ABB DCS800 Manuel D'exploitation page 144

Numéro
(Index)
24.13 TpsFiltDérivRV (temps de filtrage de l'action dérivée du régulateur de vitesse)
Paramètre de réglage du temps de filtrage de la dérivée.
Facteur d'échelle : 1.== 1 ms
24.14 DérivCompAccél (temps de dérivée de la compensation d'accélération)
Ce paramètre sert à compenser l'inertie en ajoutant la valeur dérivée et pondérée de RéfVitesse4
(2.18) à la sortie du régulateur de vitesse. La compensation d'accélération est désactivée si ce
paramètre est réglé sur « 0 ».
Exemple :
La valeur de ce paramètre équivaut au temps nécessaire pour accélérer le variateur jusqu'à
FormatVitesUtil (2.29) au couple nominal moteur.
Facteur d'échelle : 10 == 1 s
24.15 TpsFiltCompAccél (temps de filtrage de la compensation d'accélération)
Paramètre de réglage du temps de filtrage de la compensation d'accélération.
Facteur d'échelle : 1 == 1 ms
24.16 Inutilisé

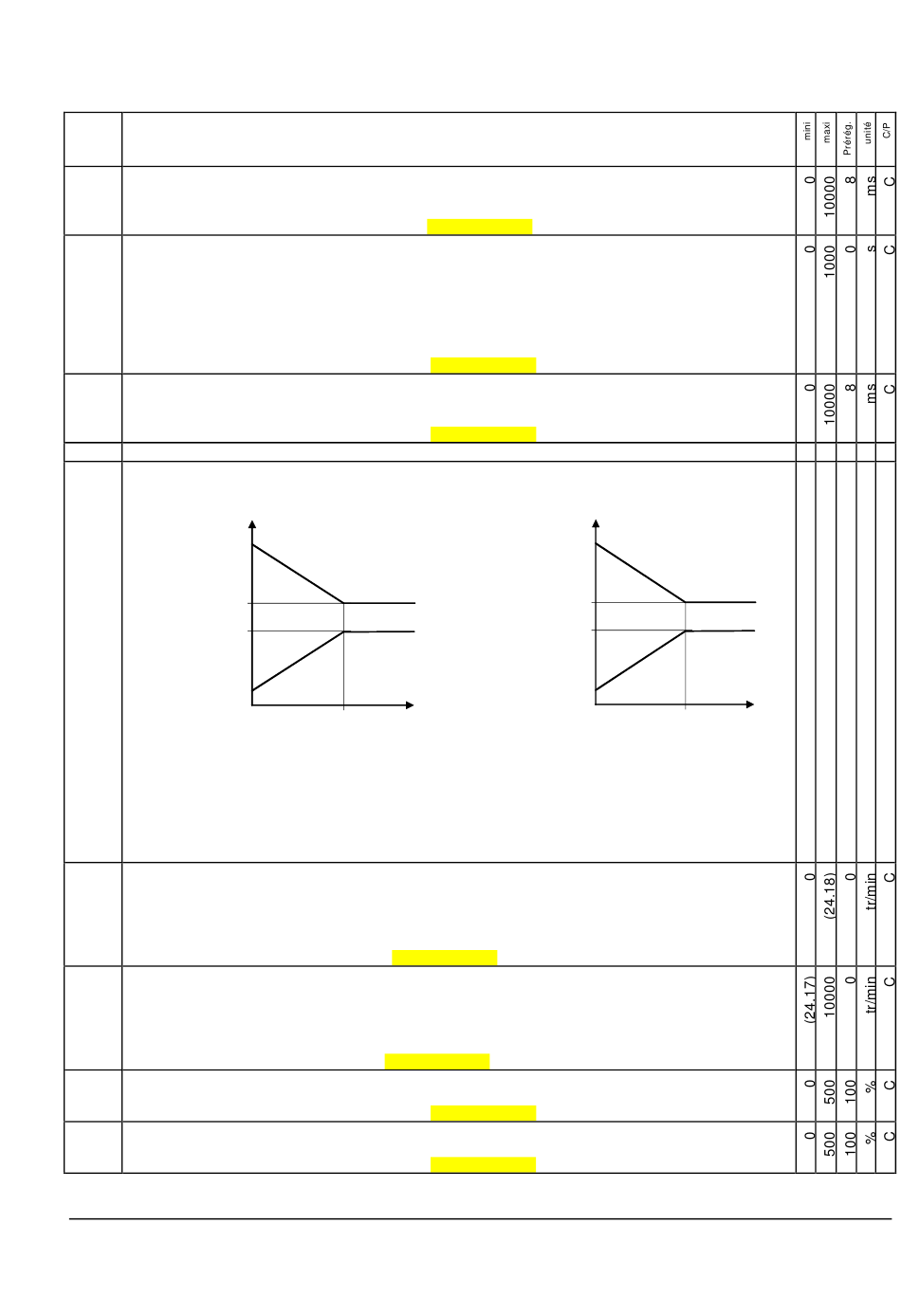

Gain proportionnel pour l'adaptation de la vitesse et temps d'intégration :
p-part,
KpSValMinSpeed (24.19)
KpS (24.03)
TiS (24.09)
TiSValMinSpeed (24.20)
KpSTiSMinSpeed
(24.17)
Pour certaines applications, il peut être utile d'augmenter/diminuer le gain proportionnel
[GainRégulVitess (24.03)] ainsi que le temps d'intégration [IntégrRégVitess (24.09)] aux basses
vitesses pour améliorer les performances du régulateur de vitesse. L'augmentation et la diminution
linéaires de ces paramètres débutent à VitMaxiPIRégVit (24.18) et s'achèvent à VitMiniPIRégVit
(24.17) avec ValGainVitMini (24.19) et ValIntégVitMini (24.20).
L'adaptation de vitesse s'applique aux vitesses positives et négatives.
24.17 VitMiniPIRégVit (vitesse mini action proportionnelle/intégrale du régulateur de vitesse)
Limite de vitesse sous laquelle le gain proportionnel et le temps d'intégration sont définis par
ValGainVitMini (24.19) et ValIntégVitMini (24.20).
Valeur limitée en interne entre 0 tr/min et (2.29) x 32 767 / 20 000 tr/min
Facteur d'échelle : (2.29)
24.18 VitMaxiPIRégVit (vitesse maxi action proportionnelle/intégrale du régulateur de vitesse)
Limite de vitesse au-dessus de laquelle le gain proportionnel et le temps d'intégration deviennent
constants et sont définis par GainRégulVitess (24.03) et IntégrRégVitess (24.09).
Valeur limitée en interne entre 0 tr/min et (2.29) x 32 767 / 20 000 tr/min
Facteur d'échelle : (2.29)
24.19 ValGainVitMini (valeur du gain proportionnel du régulateur de vitesse à la vitesse mini)
Paramètre de réglage du % de gain proportionnel à la vitesse définie par VitMiniPIRégVit (24.17).
Facteur d'échelle : 1 == 1 %
24.20 ValIntégVitMini (valeur de l'action intégrale du régulateur de vitesse à la vitesse mini)
Paramètre de réglage du % de temps d'intégration à la vitesse définie par VitMiniPIRégVit (24.17).
Facteur d'échelle : 1 == 1 %
Nom du signal/paramètre
Type :Entier non signé
Type : Entier non signé Sauvegardé : Oui
Type : Entier non signé Sauvegardé : Oui
i-part
KpSTiSMaxSpeed
(24.18)
Type : Entier non signé
Type : Entier non signé
Type : Entier non signé
Type : Entier non signé
3ADW000193R0207 – Manuel d'exploitation DCS800 fr c
Sauvegardé : Oui
p-part,
i-part
TiSValMinSpeed (24.20)
TiS (24.09)
or
KpS (24.03)
KpSValMinSpeed (24.19)
Speed
KpSTiSMinSpeed
(24.17)
Sauvegardé : Oui
Sauvegardé : Oui
Sauvegardé : Oui
Speed
KpSTiSMaxSpeed
(24.18)
Sauvegardé : Oui
Liste des signaux et paramètres
