3. Montage Ground System
LESTAGE DU SYSTEME
Lester la structure avec la solution la plus adaptée à votre emplacement.
Le lestage doit être ajusté en fonction de l'inclinaison des modules et de l'exposition de l'installation aux
conditions climatiques (se référer aux règles de vent NV65, à l'entourage protégé ou non du site de
l'installation ainsi qu'aux vents dominants de la région).
Par défaut, avec une inclinaison standard de 40°, un lestage de 480kg est préconisé (soit 120kg/panneau).
Exemple de lestages possibles : Volumétrie caisson : 0,15 m 3
Dalle béton : 400 x 400 x 37 mm (12,8kg)
•
Possibilité de poser 20 dalles par caisson, soit 256kg/caisson.
Sable sec : 1 m 3 de sable sec = 1800kg
•
Possibilité d'insérer 150L de sable par caisson, soit 270kg/caisson.
Gravier maçonnerie 4/20 : 1450kg/m 3
•
Possibilité de remplir les caissons avec 217,5kg de graviers.
En cas de prise au vent importante, il conviendra de fixer au sol le support à l'aide de fixations
adaptées dans le fond des caissons, une moyenne de 120Kg par module est souvent suffisante.

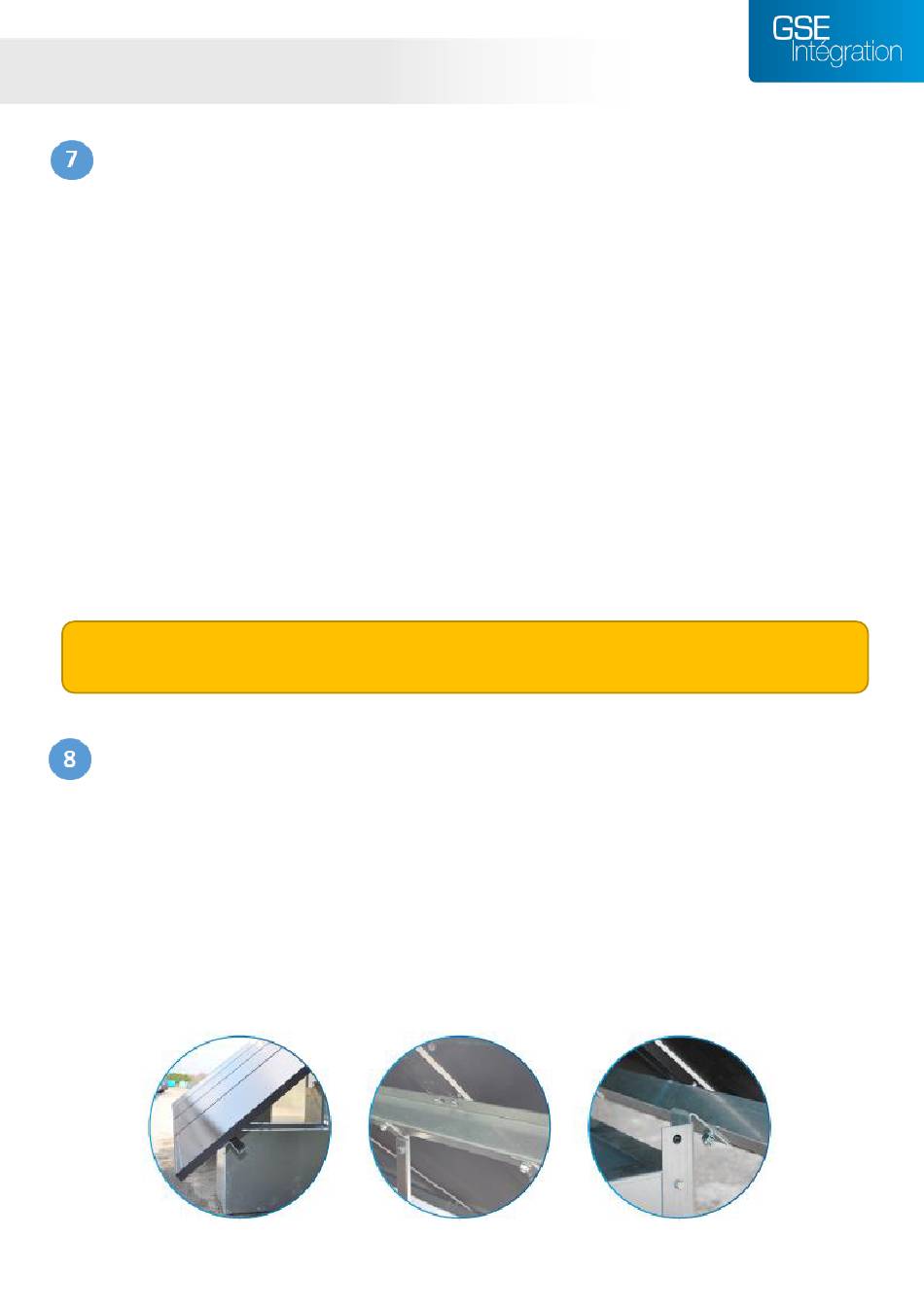

RACCORDEMENT ELECTRIQUE
Vous pouvez maintenant mettre en œuvre la partie électrique de l'installation.
Effectuer la mise à la terre de la structure par l'un des éléments du caisson, de la cornière ou de
la barre Z. Nous conseillons, pour des raisons pratiques, de fixer le fil cosse au niveau de la barre
Z ou du rail inférieur et d'attacher le cable tout au long du rail à l'aide de colliers de serrage.
La mise à la terre doit se faire pour chaque panneau et en parallèle, selon la réglementation.
De manière générale, prendre soin de respecter toutes les consignes de sécurité en matière
d'enfouissement de câbles électriques.
Bien respecter également les normes électriques du guide électrique UTE C15-712.
