1. Présentation du système
3.

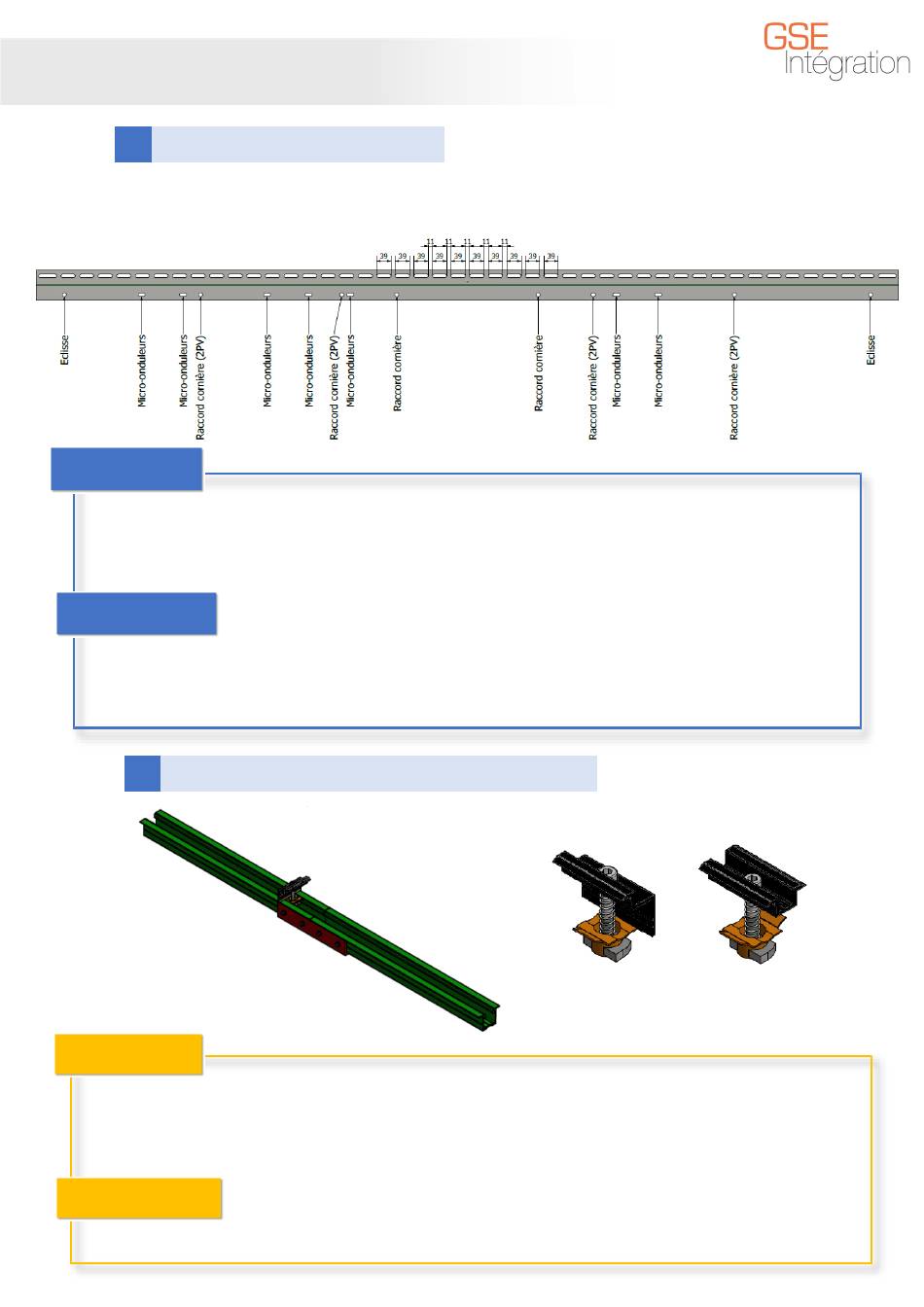

Présentation Option 1 : Barre Z
Nomenclatures et dimensions des trous de fixation
Avantages
• Economique, esthétique et rapide d'installation
• S'adapte à toute largeur de module
• Pas de perçage de rail nécessaire pour l'installation (tous les trous nécessaires à l'installation ont
été pré-percés)
Inconvénients
:
• Une seule longueur de rail disponible: 2,32m
• La largeur maximale de panneau (acceptable sans découpe ni raccord) est de 1150mm
• Il faut percer le cadre du module afin de pouvoir le boulonner sur la barre Z
4 .
Présentation Option 2 : Rails On-Roof + étrier
Rails On-Roof +
connecteur
Avantages
Plusieurs longueurs de rails disponibles: 2,4m, 3,15m et 3,58m
•
Pas de perçage du cadre de module
•
Esthétique et rapide d'installation
•
S'adapte à toute largeur de module
•
Inconvénients
• Plus de pièces (+ ajout d'une pièce se glissant dans le rail pour la fixation des micro-onduleurs)
Trous de fixation des modules
Etrier simple
Etrier double
Trous de fixation des
cornières et micro-
onduleurs
6
