- Page 1 PHOTOVOLTAÏQUE AUTOCONSOMMATION MANUEL D’INSTALLATION GSE GROUND SYSTEM GSE GROUND SYSTEM ™ Système de fixation au sol de modules photovoltaïques (PV cadrés) Fonctionnel, léger, esthétique, rapide à installer, simple et universel ! www.gseintegration.com...
-
Page 2: Table Des Matières
Calculs préalables: Position des caissons Option Barre Z Option Rail On-Roof Montage Ground System Montage des caissons et des cornières Découpe cornière ajustable - angle équerre OPTION 1 Barre Z - Montage de la barre Z et fixation des modules... -
Page 3: Présentation Du Système

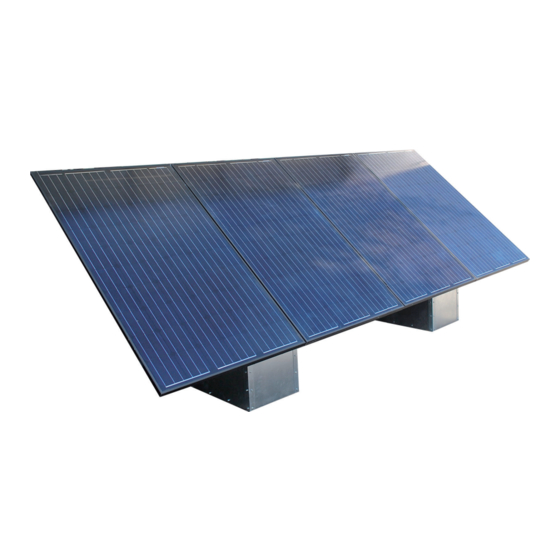

Pose au sol de modules PV, parfait pour l’autoconsommation ! L e GSE GROUND SYSTEM a été conçu pour permettre la pose au sol de tous les modules photovoltaïques cadrés. Sa robustesse et sa garantie matière en font un produit parfaitement conçu pour une rapidité et une fiabilité... -
Page 4: Nomenclature Des Pièces
ETRIER SIMPLE NOIR xxMM - ON ROOF A définir ETRIER DOUBLE NOIR xxMM - ON ROOF ACCESSOIRES ART101525 KIT FIXATION SUPPORT ARRIERE - GROUND SYSTEM ART101025 BOMBE DE RETOUCHE PIECES GALVA 400ML ART101691 CAPUCHONS DE FIN DE RAIL GSE ON-ROOF Dans le cas de cadres à... -
Page 5: Nombre De Pièce Par Installation
1. Présentation du système Nombre de pièce par installation Télécharger notre calculateur de pièces Ground System dans l’espace « Téléchargements » de notre site https://www.gseintegration.com/fr/telechargements/. Cette calculatrice vous permettra de concevoir et prévoir votre projet en totale autonomie. A partir du module choisi, de l'option, de la configuration et des longueurs de rails (2m40, 3m15, 3m58) souhaitées,... -
Page 6: Présentation Option 1: Barre Z
1. Présentation du système Présentation Option 1 : Barre Z Nomenclatures et dimensions des trous de fixation Trous de fixation des modules Trous de fixation des cornières et micro- onduleurs Avantages • Economique, esthétique et rapide d'installation • S'adapte à toute largeur de module •... -
Page 7: Outillage Nécessaire À La Pose
1. Présentation du système Outillage nécessaire à la pose DOUILLE POUR VIS 6 PANS VISSEUSE 3 Tailles: 6mm / 8mm / 10mm CLE A PIPE EMBOUT 6 PANS MÈTRE 3 Tailles: 6mm / 8mm / 10mm ... -
Page 8: Préparation De L'installation
Calculs préalables : Espacement des lignes OPTIMISATION DE L’ESPACE DES GSE GROUND SYSTEM Afin d’optimiser l’espace occupé et les performances des systèmes GSE GROUND SYSTEM, il convient de les disposer de façon à ce qu’aucun d’entre eux ne créent de zone d’ombre sur le suivant. -
Page 9: Calculs Préalables: Position Des Caissons
2. Préparation de l'installation Calculs préalables : position des caissons OPTION BARRE Z Pas de calculs préalables pour la position des caissons. La position des caissons est fixe sur la barre Z (emplacements pré-percés). Ils ont été positionnés de manière à être centrés pour toute configuration, permettant au système d'être stable, peu importe la largeur des modules (inférieure à... -
Page 10: Option Rail On-Roof
2. Préparation de l'installation OPTION RAIL ON-ROOF Calculez la longueur de rail cumulée nécessaire pour une ligne de module de la manière suivante: Longueur Rail nécessaire = Largeur module * Nombre de module + 22*(Nombre de module -1) + 18*2 + 20*2 (22mm d'intermodule est nécessaire pour placer l'étrier double entre 2 modules, il faut 18mm à... -
Page 11: Montage Ground System
3. Montage Ground System MONTER LES CAISSONS ET CORNIERES (REF. 1,2,3 ET VIS 8 ET 9) Matériel pour un caisson: 10 Nm Ne jamais couper les cornières les plus petites (cornières fixe (réf.6) 550 mm). DECOUPE CORNIERE AJUSTABLE - ANGLE EQUERRE (REF. 4,5,7,8 ET VIS 11 ET 12) ... - Page 12 3. Montage Ground System Tableau des découpes des cornières ajustables et angles des équerres 10 Nm Attention à bien ajuster l’angle des équerres avant et arrière à l'aide d'une pince plate ou d'une plieuse. Angle (°) α équerre 5 Angle (°) β équerre 4 Longueur cornière ajustable...
- Page 13 3. Montage Ground System OPTION 1 BARRE Z - MONTAGE DE LA BARRE «Z» (REF. 10, 11, 12, 15) A partir des calculs réalisés en amont pour la position des caissons (en page 7), percer les barres Z au niveau de la position calculée des cornières des...
- Page 14 3. Montage Ground System OPTION 1 BARRE Z - FIXER LES MODULES (REF. 13, 14) Fixer les modules à l’aide des vis fournies (REF. 13 et 14) en utilisant les trous oblongs précédemment repérés sur les barres Z. Astuce : Positionner un liteau à l’intérieur du cadre du module lors du perçage pour protéger le verre...
- Page 15 3. Montage Ground System OPTION 2 RAIL ON-ROOF - MONTAGE DU RAIL ON-ROOF A partir des calculs réalisés en amont pour la position des caissons (en page 8), marquer la position des équerres des cornières sur les rails On-Roof.
- Page 16 3. Montage Ground System OPTION 2 RAILS ON-ROOF - FIXER LES MODULES Fixer les modules (REF. 13) à l’aide des étriers. Pas de perçage des modules, les étriers sont fixés directement sur les rails. Attention de bien positionner les étriers en respectant les débords de 2cm de part et d'autres des étriers simples (entourés en rouge)
-
Page 17: Positionnement Des Micro-Onduleurs
3. Montage Ground System POSITIONNEMENT DES MICRO-ONDULEURS ET OPTIMISEURS Des trous oblongs sont disponibles pour la fixation des micro- les barres Z onduleurs ou optimiseurs sur (vis de fixation non fournies > 9x30mm). rails ON- Des attaches spécifiques sont fournies pour l'option Roof pour fixer les micro-onduleurs ou optimiseurs sur le rail. -
Page 18: Lestage Du Système
3. Montage Ground System LESTAGE DU SYSTEME Lester la structure avec la solution la plus adaptée à votre emplacement. Le lestage doit être ajusté en fonction de l’inclinaison des modules et de l’exposition de l’installation aux conditions climatiques (se référer aux règles de vent NV65, à l’entourage protégé ou non du site de l’installation ainsi qu’aux vents dominants de la région). -
Page 19: Finitions - Galvanisation Des Découpes
3. Montage Ground System FINITIONS - GALVANISATION DES DECOUPES Pour des raisons esthétiques, il peut être judicieux de venir pulvériser une couche de galva au niveau des découpes ou perçages effectués (cornière ou barre Z). La découpe des profils expose l'acier brut sur la tranche à l'environnement extérieur, ce qui peut entrainer avec le temps, l'apparition de points de corrosion.
