- Page 1 GSE GROUND SYSTEM Système de fixation au sol de modules Photovoltaïques (PV cadrés) MANUEL D’INSTALLATION GSE GROUND SYSTEM Système de pose au sol de modules photovoltaïques V 2.0 WWW.GSEINTEGRATION.COM...
-
Page 3: Étape Par Étape
Sommaire ÉTAPE PAr ÉTAPE Présentation du système Outillage nécessaire à la pose Nomenclature des pièces p.6 - 7 Montage du système p.8 - 11... -
Page 4: Présentation Du Système

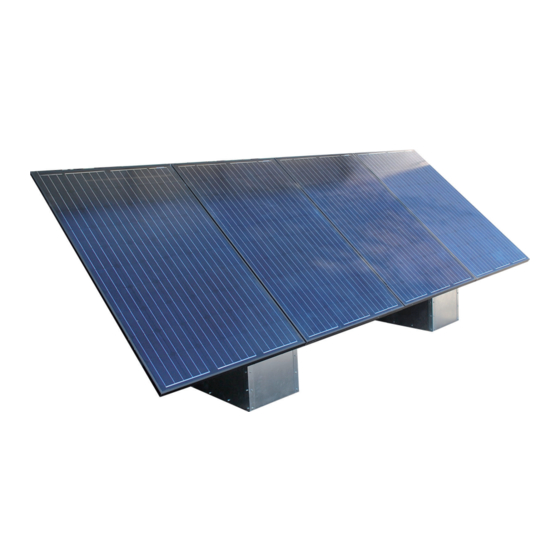

Intégration au sol de modules PV, parfait pour l’autoconsommation Le Ground System GSE a été conçu pour permettre la pose au sol de 95% des modules photovoltaïques cadrés. Sa robustesse et sa garantie matière de 30 ans en font un produit parfaitement conçu pour une rapidité... -
Page 5: Outillage Nécessaire À La Pose
Outillage nécessaire à la pose unE vISSEuSE EmbouTS vISSEuSE Couple de serrage règlable obligatoire • EMBOUT 6 PANS : ø 6mm ø 8mm ø 10mm CLEf À PIPE • EMBOUT 6 PANS : ø 6mm ø 8mm ø 10mm un mÈTrE - un CrAYon LESTAGE : GrAvIEr, SAbLE, TErrE, DALLE bÉTon, ETC. -
Page 6: Nomenclature Des Pièces
Nomenclature des pièces 1.0 DÉTAILS DES PIÈCES • 2 x Caissons : (pièces 1, 2, 3) – Dimensions : P808 x L428 x H420mm • Fixations caisson : 48 vis/écrous par caisson (pièces 9 et 10) Fixation Rails Equerres + cornière : 8 vis / caisson (pièces 4 et 5) •... -
Page 7: Vue D'ensemble Du Système
Nomenclature des pièces 2.0 vuE D’EnSEmbLE Du SYSTÈmE (toutes les côtes sont en mm) 4010 1577 + /- 1310... -
Page 8: Montage Ground System
Montage Ground System 1.0 monTEz LES CAISSonS un À un (rÉf. 1, 2, 3 ET vIS 9 ET 10) Fixez les cornières à vos caissons à l’aide des vis fournies x 96 (réf. 9 et 10) Serrez les vis M6, M8 et M10 à maximum 10 Nm. - Page 9 Montage Ground System 2.0 monTEz LES EquErrES ET LE rAIL “z” (rÉf. 4, 5, 6, 11, 12, 14, 15, 16, 17, 18) Fixez les équerres « frontales » et « arrières » sur ces cornières à l’aide des vis fournies (réf. 4, 5, 11, 12) Serrez les vis M6, M8 et M10 à...
- Page 10 Montage Ground System 3.0 fIxEz LES moDuLES (rÉf. 13, 14, 15) Fixer vos modules (réf. 13) à l’aide des vis fournies (réf. 14 et 15) en prenant soin de laisser un espace identique entre chacun (5mm). Certains cadres de fabricant de module ne permettent pas la mise en place du boulon pour serrer le cadre. Dans ce cas, il est recommandé...
-
Page 11: Lestage Du Système
Montage Ground System 4.0 LESTAGE Du SYSTÈmE Lestez votre structure avec la solution la plus adaptée à votre emplacement. Le lestage doit être ajusté en fonction de l’inclinaison donnée à vos modules et de l’exposition de l’installation aux conditions climatiques (se référer aux règles de vent NV65, à l’entourage protégé ou non du site de l’installation ainsi qu’aux vents dominants de votre région) - Page 12 GSE GROUND SYSTEM est un programme de développement breveté du GROUPE SOLUTION ÉNERGIE www.segroup.fr Votre distributeur : GROUPE SOLUTION ENERGIE 155-159 rue du Docteur Bauer. 93400 SAINT OUEN - Tél. : +33(0)1 70 32 08 00 - Fax : +33(0)1 70 32 08 01- email: contact@segroup.fr...
