3. Montage Ground System

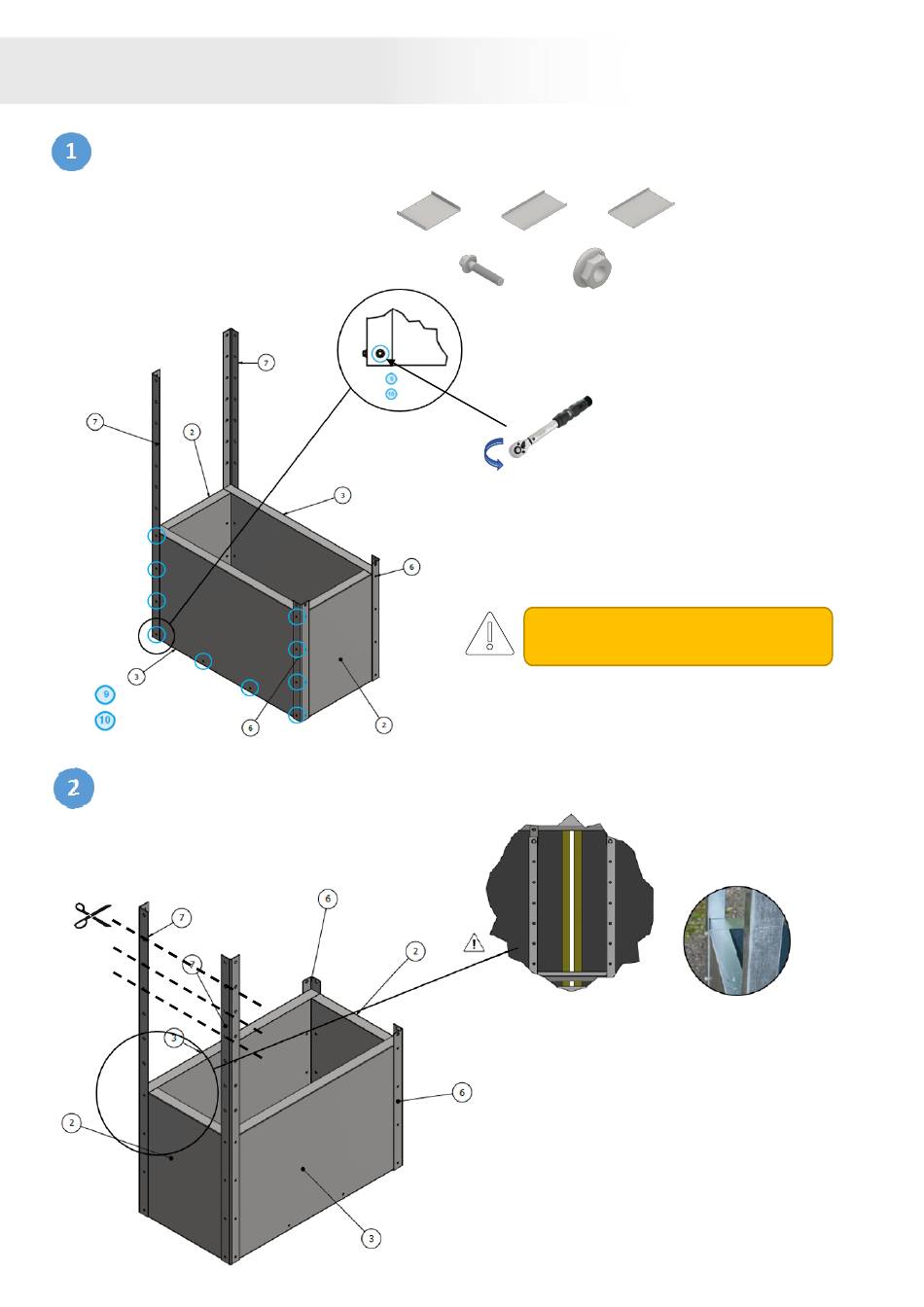

MONTER LES CAISSONS ET CORNIERES (REF. 1,2,3 ET VIS 8 ET 9)
Matériel pour un caisson:
DECOUPE CORNIERE AJUSTABLE - ANGLE EQUERRE (REF. 4,5,7,8 ET VIS 11 ET 12)
X2
X2
X44
X44
10 Nm
Ne jamais couper les cornières les plus
petites (cornières fixe (réf.6) 550 mm).
Ajuster les cornières les plus grandes (réf. 8)
en fonction de l'angle que l'on souhaite
donner à l'installation (cf page suivante).
Taille originale (1233mm) = Angle de 40°
Il est possible de découper le surplus de
cornière après l'avoir positionnée.
X2
11
