3. Montage Ground System
OPTION 1 BARRE Z - FIXER LES MODULES (REF. 13, 14)
13
14
Astuce : Positionner un liteau à l'intérieur du cadre
du module lors du perçage pour protéger le verre
Certains cadres de fabricant de modules ne permettent pas la mise en place du boulon pour serrer
le cadre. Dans ce cas, il est recommandé par exemple d'avoir recours à une vis en acier inoxydable
« auto foreuse» (non fournie), de 4/6 x 15 mm

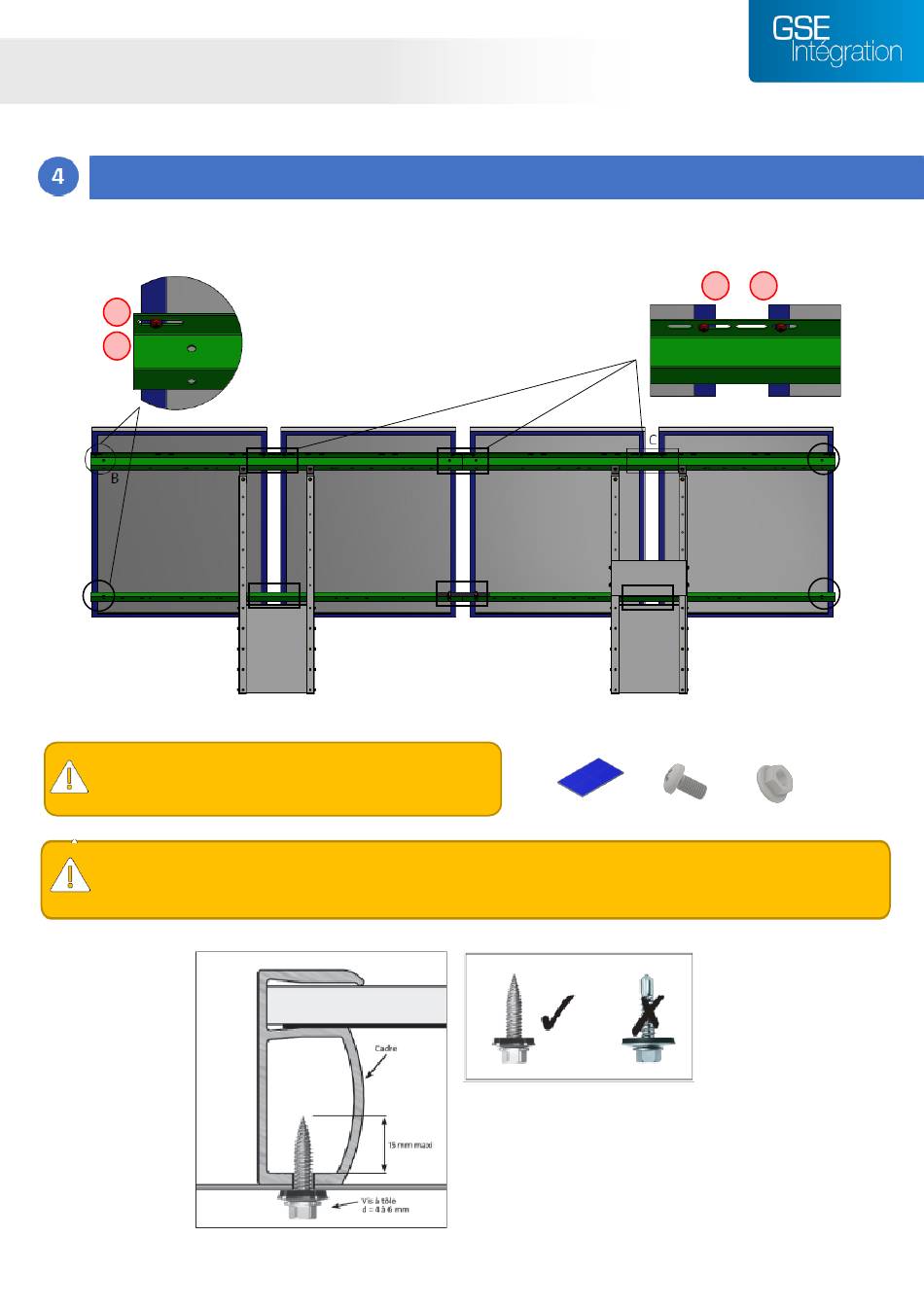

Fixer les modules à l'aide des vis
fournies (REF. 13 et 14) en utilisant les
trous oblongs précédemment repérés
sur les barres Z.
X1
Utiliser cette méthode de
fixation dans les cadres « pleins ».
13
15
X4
X4
14
