3. Montage Ground System

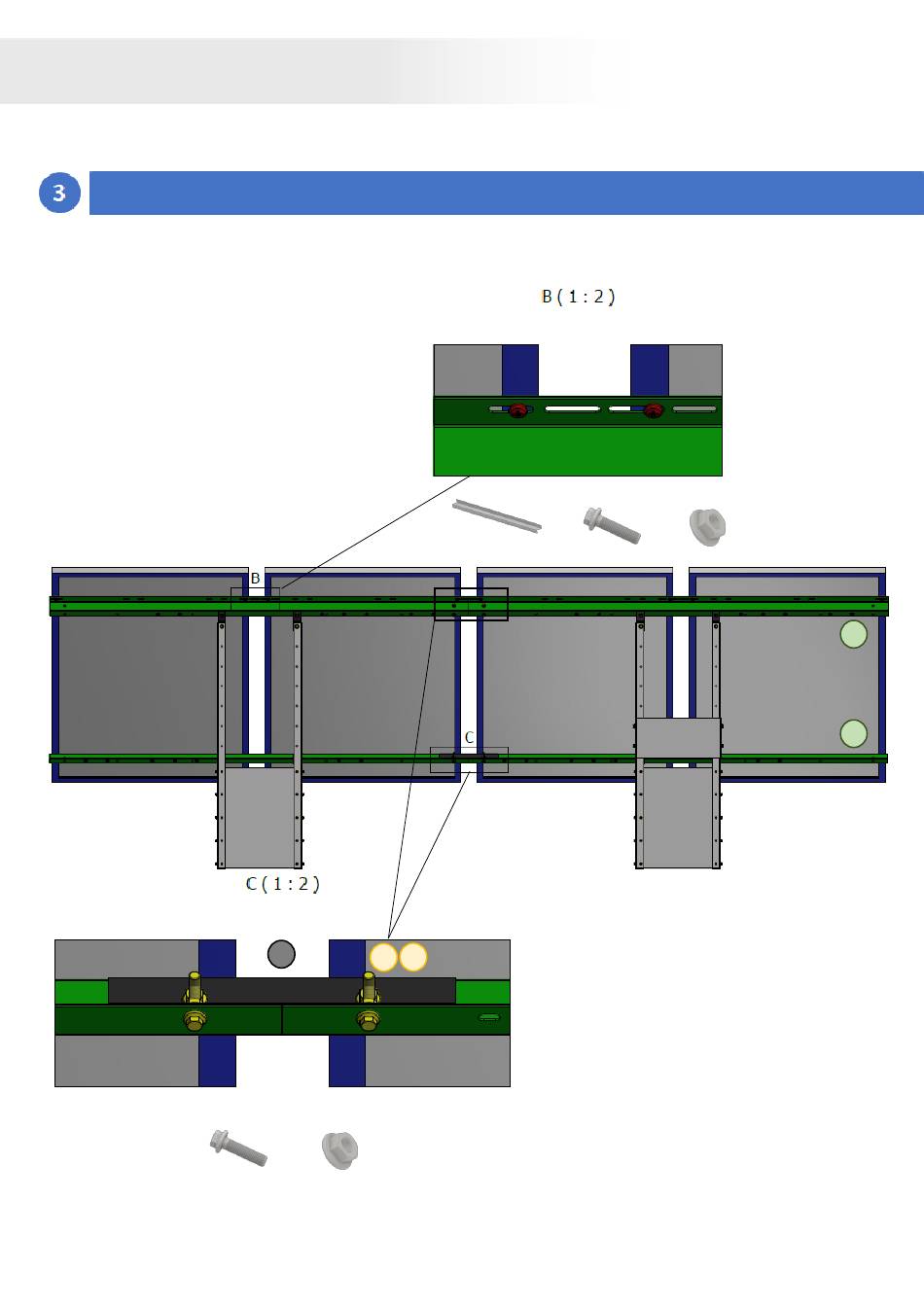

OPTION 1 BARRE Z - MONTAGE DE LA BARRE «Z» (REF. 10, 11, 12, 15)
A partir des calculs réalisés en amont
pour la position des caissons (en page 7),
percer les barres Z au niveau de la
position calculée des cornières des
caissons.
Fixer les barres Z aux équerres des
cornières des caissons.
15
10 11
X4
X4
X1
X2
Assembler les barres Z entre elles à l'aide
d'éclisses fournies (réf. 15, 10, 11).
Repérer les trous oblongs correspondant à
la largeur des modules posés en prenant
soin de prendre en compte un écart inter-
module de 5mm.
Ajuster la taille de l'installation à la taille
des modules en prenant en compte l'écart
intermodule de 5mm. Couper les surplus
de rail.
X2
12
12
13
