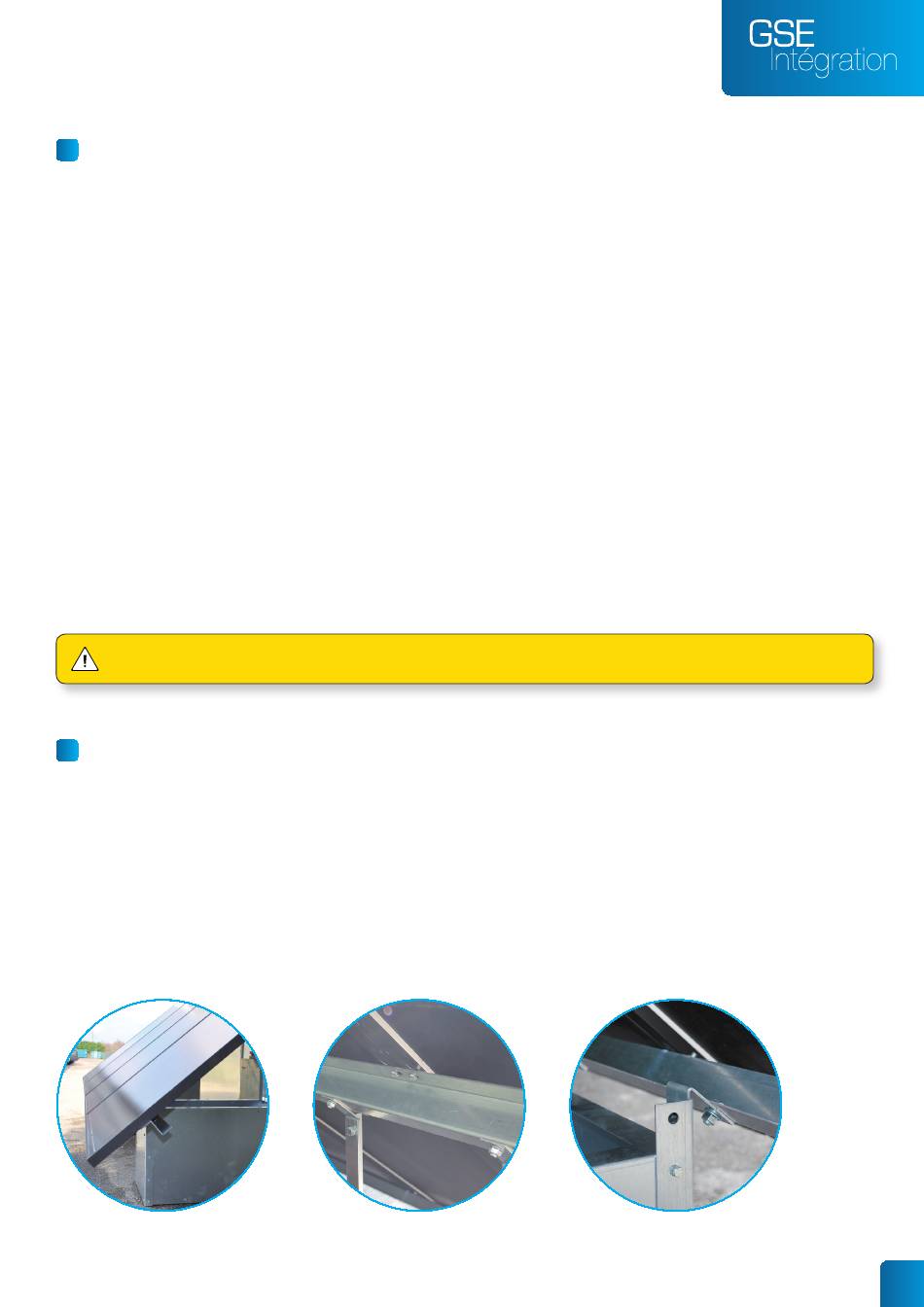

Montage Ground System 4.0
LESTAGE Du SYSTÈmE
Lestez votre structure avec la solution la plus adaptée à votre emplacement.
Le lestage doit être ajusté en fonction de l'inclinaison donnée à vos modules et de l'exposition de
l'installation aux conditions climatiques (se référer aux règles de vent NV65, à l'entourage protégé ou
non du site de l'installation ainsi qu'aux vents dominants de votre région)
Par défaut, avec une inclinaison standard de 40°, un lestage de 480Kg est préconisé. (soit 120Kg/
panneau)
Exemple de lestages possibles : Volumétrie caisson : 0.15 m
• Dalle béton de 400 x 400 x 37 mm (12.8Kg)
Possibilité de poser 20 dalles par caisson, soit 256Kg/caisson et donc 512Kg au total.
• Sable sec : 1m3 de sable sec = 1800Kg
Possibilité d'insérer 150L de sable par caisson, soit 270Kg/ caisson et donc 540Kg au total.
• Gravier maçonnerie 4/20 : 1450Kg/m3
Possibilité de remplir les caissons avec 217.5Kg de graviers, soit 435Kg au total.
En cas de prise au vent importante, il conviendra de fi xer au sol le support à l'aide de fi xations adaptées dans le fond
des caissons. Une moyenne de 120Kg par module est souvent suffi sante.
rACCorDEmEnT ÉLECTrIquE
Vous pouvez maintenant mettre en œuvre la partie électrique de l'installation.
• Bien relier la structure également à la terre.
• Vous pouvez fi xer vos micro-onduleurs sur le cadre de la structure.
• De manière générale, prendre soin de respecter toutes les consignes de sécurité en matière
d'enfouissement de câble électrique.
• Bien respecter également les normes électriques du guide électrique UTE C15-712-1.
3
