1. Présentation du système
1 .

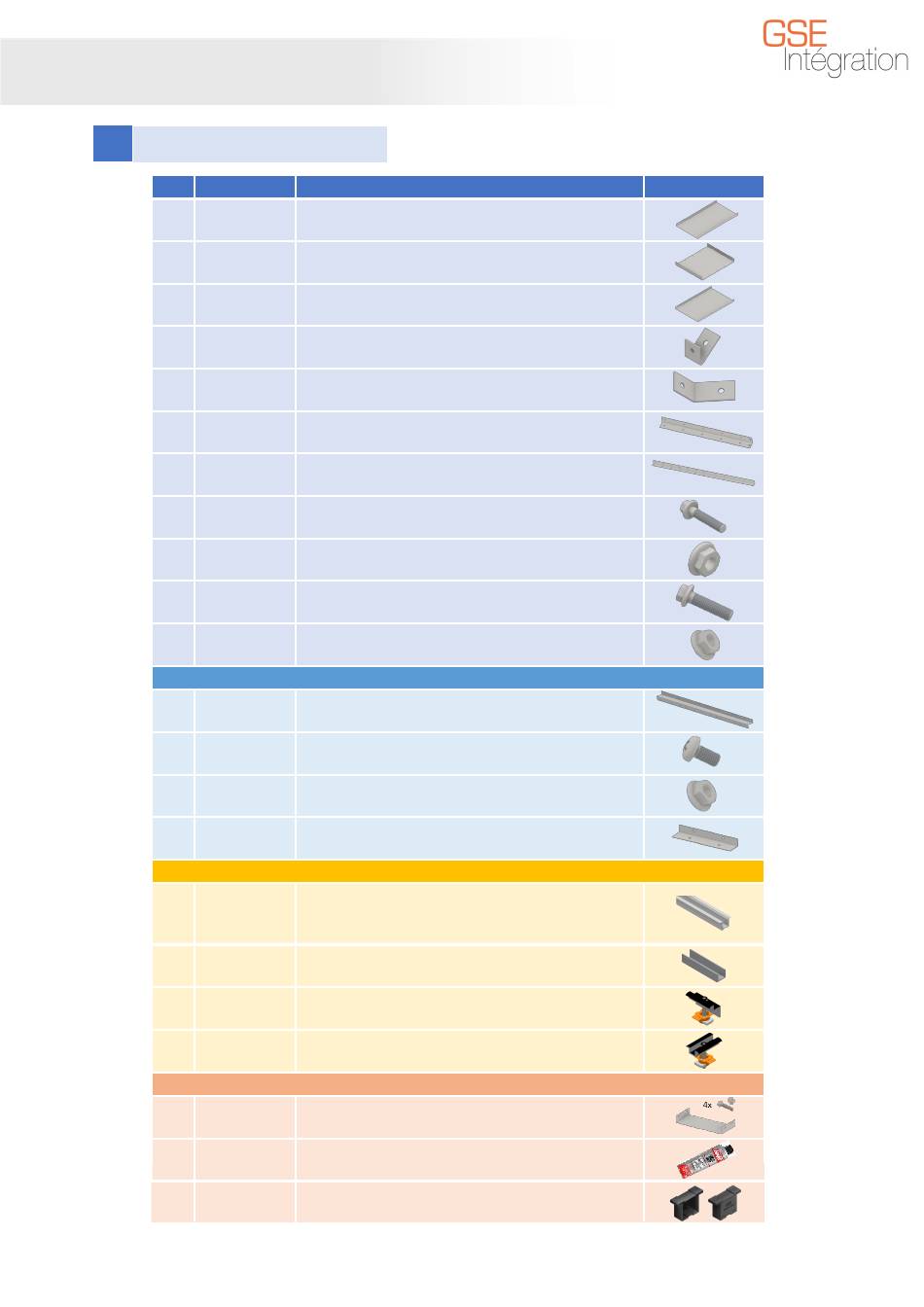

Nomenclature des pièces
REF.
Code GSE
1
ART102866
2
ART102852
3
ART102859
4
ART100002
5
ART100036
6
ART102873
7
ART102880
8
ART100125
9
ART101184
10
ART100938
11
ART100213
12
ART101282
13
ART100426
14
ART100743
15
ART101132
ART 104707
16
ART 100778
ART 105078
17
ART100511
18
A définir
19
A définir
20
ART101525
21
ART101025
22
ART101691
Dans le cas de cadres à percer directement avec une vis auto-foreuse, échanger les références 13 et 14 par une vis de 4/6 x 15mm en
acier inoxydable. La bombe de galvanisation à froid fournie permet de traiter des profils après montage.
Description
PAROI BASSE DU CAISSON (EP. 1.0MM)
PAROI AVANT ET ARRIERE DU CAISSON (EP. 1.0MM)
PAROI GAUCHE ET DROITE DU CAISSON (EP. 1.0MM)
EQUERRE FIXATION AVANT PARTIE BASSE
EQUERRE FIXATION ARRIERE PARTIE HAUTE
CORNIERE L (EP. 2.0MM) LONGUEUR FIXE 550MM
CORNIERE L (EP. 2.0MM) LONGUEUR AJUSTABLE 1233MM
VIS M6 ET RONDELLE SERRAGE - FIX. CORNIERES (Cdt 100p)
ECROU M6 POUR VIS M6 (Cdt 100p)
VIS M10 ET RONDELLE SERRAGE - FIX. ECLISSE ET EQUERRE
ECROU M10 POUR VIS M10
OPTION BARRE Z
BARRE Z SUPPORT PV (EP. 3MM x L 2320MM)
VIS M8 A TETE BOMBEE - FIX. MODULE PV/BARRE Z
ECROU M8 POUR VIS M8
ECLISSE DE BARRE Z
OPTION ON ROOF : RAILS + ETRIERS
*Possibilité de choisir jusqu'à
RAIL ON ROOF 40X60 - 2.40 M
2 rails de longueur différente
RAIL ON ROOF 40X60 - 3.15 M
pour une même installation
RAIL ON ROOF 40X60 - 3.58 M
CONNECTEUR RAIL ON ROOF + 4 x VIS
ETRIER SIMPLE NOIR xxMM - ON ROOF
ETRIER DOUBLE NOIR xxMM - ON ROOF
ACCESSOIRES
KIT FIXATION SUPPORT ARRIERE - GROUND SYSTEM
BOMBE DE RETOUCHE PIECES GALVA 400ML
CAPUCHONS DE FIN DE RAIL GSE ON-ROOF
Illustration
4
