2. Préparation de l'installation
Calculez la longueur de rail cumulée nécessaire pour une ligne de module de la manière suivante:
Longueur Rail nécessaire = Largeur module * Nombre de module + 22*(Nombre de module -1) + 18*2 + 20*2
(22mm d'intermodule est nécessaire pour placer l'étrier double entre 2 modules, il faut 18mm à
chaque extrémité pour placer les étriers simples et 20mm de débord de part et d'autre de la ligne)
Longueur de rail utile totale
Pour les calculs qui vont suivre, la longueur utile du rail devra être estimée pour une ligne de module sans
prendre en compte les débords de part et d'autre de la ligne:
Longueur Rail utile = Largeur module * Nombre de module + 22*(Nombre de module -1) + 18*2
Longueur de rail utile par caisson
Le nombre de caissons nécessaire pour la ligne de module doit être péalablement déterminé lorsque vous
avez effectué la liste de matériel:
a. 1 caisson pour 2 panneaux pour les configurations paires (sauf pour une ligne de 2 modules, auquel cas
2 caissons sont nécessaires pour la stabilité du système)
b. 1 caisson pour 2 panneaux + 1 caisson pour le panneau restant pour les configurations impaires
Diviser alors la longueur de rail utile par le nombre de caissons
Espacement entre caissons
La largeur d'un caisson est de 429mm et la largeur des cornières est de 37,5mm.
Enlever 429mm et rajouter 37,5mm à la longueur utile trouvée en
D
des points de fixation entre 2 cornières de caissons successifs.
Position du premier caisson
Déterminer la position de votre premier caisson
20mm à cette longueur

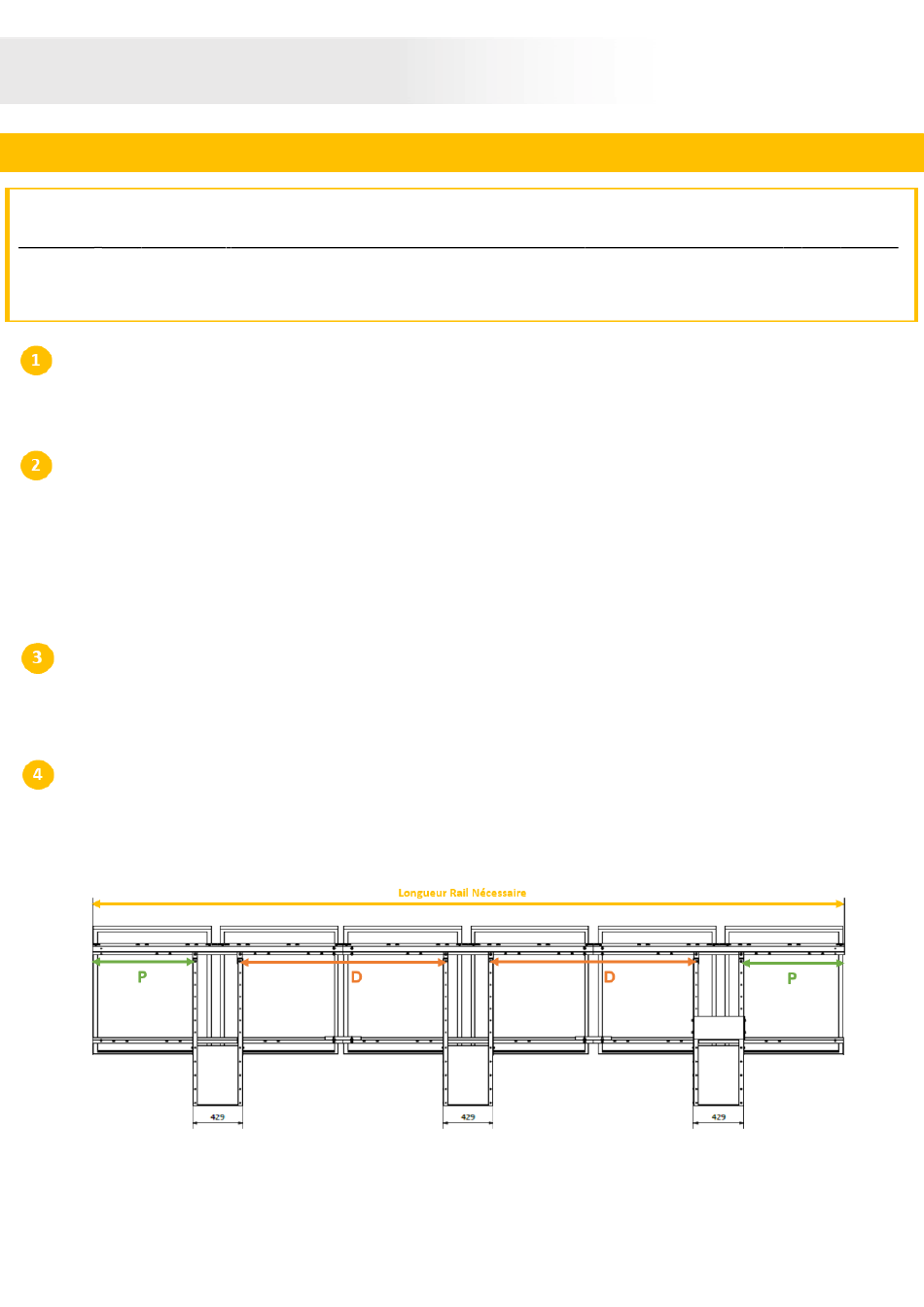

Exemple: On souhaite installer une ligne de 6 modules de largeur 1016mm
Longueur Rail nécessaire= 1016*6 + 22*5 + 18*2 + 20*2 = 6282
1.
Longueur Rail Utile= 1016*6 + 22*5 + 18*2 = 6242
2.
3 caissons nécessaires, donc L = 6242/3 = 2081mm
3.
D=
2081 - 429 + 37,5
4.
P=
1689/2 + 20
OPTION RAIL ON-ROOF
(il s'agit du débord de rail nécessaire à l'étrier simple)
= 1689,5mm
= 864,75 mm
2., vous obtiendrez donc la
(distance
P):
diviser la distance D par 2 puis ajouter
1 x 6 portrait
distance
10
