GSE IN-ROOF SYSTEM Manuel D'installation

Masquer les pouces Voir aussi pour IN-ROOF SYSTEM:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

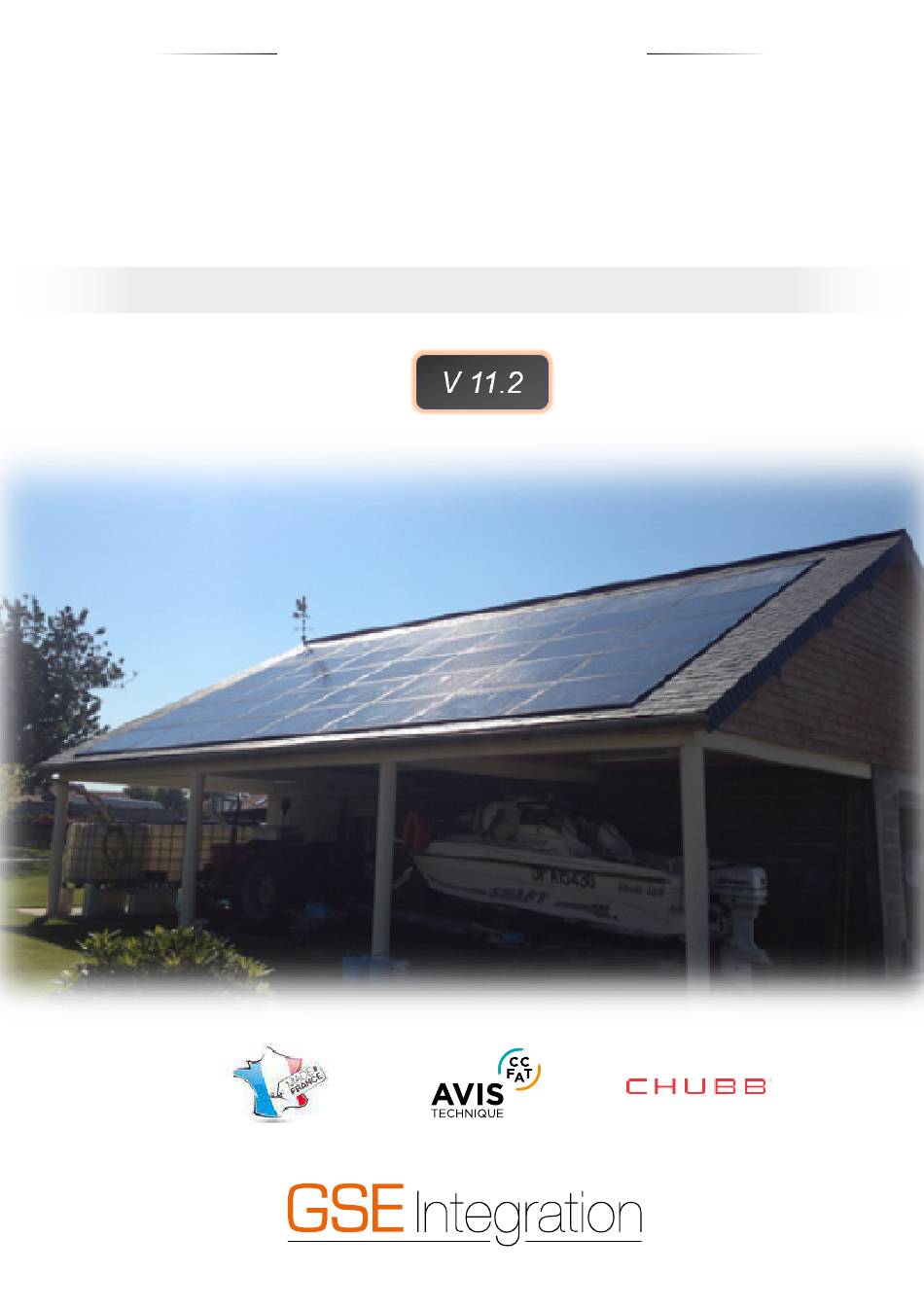

PHOTOVOLTAÏQUE
IN-ROOF SYSTEM
GSE
™
Système d'intégration totale pour panneaux photovoltaïques traditionnels
Manuel d'installation - kit Ardoise
"IN-ROOF SYSTEM" v.A-1
E U R O P E A N L E A D E R I N P H O T O V O LTA I C I N T E G R AT I O N S Y S T E M S

Publicité

Table des Matières
loading

Manuels Connexes pour GSE IN-ROOF SYSTEM

Sommaire des Matières pour GSE IN-ROOF SYSTEM

  • Page 1 Manuel d’installation - kit Ardoise “IN-ROOF SYSTEM” v.A-1 E U R O P E A N L E A D E R I N P H O T O V O LTA I C I N T E G R AT I O N S Y S T E M S...

  • Page 2: Table Des Matières

    Sommaire Présentation du kit Le système d’intégration GSE In-Roof System™ Eléments du kit Modules photovoltaïques compatibles Plaques GSE - PORTRAIT Outillage Nécessaire Préparation du chantier Sollicitations climatiques Implantation du champ photovoltaïque Vérification des pressions admissibles Mise en œuvre Préparation de la couverture Disposition du lattage support Pose de la bande d’étanchéité...

  • Page 3: Présentation Du Kit

    Notices Complémentaires disponibles : GSE INTEGRATION In-Roof Universel • GSE INTEGRATION In-Roof v. TS-1 • GSE INTEGRATION In-Roof Grande toiture. • GSE INTEGRATION In-Roof Roof-Windows.

  • Page 4: Eléments Du Kit

    1. 1. Présentation du kit Présentation du kit Eléments du kit PLAQUES SUPPORT ÉTANCHÉITÉ ◆ ◆ Plaque GSE Ecran Flexalu™ ou eq. format portrait de sous-toiture HPV ELÉMENTS DE FIXATION ◆ Vis à bois autoperceuse Joint carré EPDM Etriers simples...

  • Page 5: Modules Photovoltaïques Compatibles

    1. Présentation du kit Modules photovoltaïques compatibles Incrément par pas de 5Wc IN-ROOF SYSTEM ™...

  • Page 6: Plaques Gse - Portrait

    1. 1. Présentation du kit Présentation du kit Guide d'écoulement Plaques GSE – PORTRAIT Plots supports modules Butée supérieure du module Graduation pour le recouvrement Guide d'écoulement Fixation Plaque (sans pré-percement) Plots supports Fixation Plaque (pré-percement 10mm) modules Fixation Etrier (6 étriers) (pré-perc. 10mm) Fixation Etrier (4 étriers) (pré-perc.

  • Page 7: Outillage Nécessaire

    VISSEUSE ◆ ◆ ◆ Couple de serrage réglable obligatoire CISAILLE CISAILLE - ARDOISE MÈCHES PERCEUSES ◆ ◆ ◆ • MÈCHE BOIS ET MÉTAL ø 10mm • EMBOUT 6 PANS ø MÈTRE CRAYON MARQUEUR BLANC ◆ ◆ ◆ IN-ROOF SYSTEM ™...

  • Page 8: Préparation Du Chantier

    Il convient de considérer l’implantation la plus défavorable. Toiture à deux versants Toiture à un seul versant La tenue sismique du système GSE Intégration In-Roof étant validé sur l’ensemble du territoire français européen, ce critère n'est pas à prendre en considération.

  • Page 9: Vérification Des Pressions Admissibles

    Les charges climatiques sont calculées selon la méthode décrite dans le cahier du CSTB n°3803, se référant aux règles NV65. Pour tout autre condition que celles décrites dans le tableau ci-dessous, il est nécessaire d'appliquer la même méthode de calcul et, le cas échéant faire appel à un bureau d'études compétent. IN-ROOF SYSTEM ™...
  • Page 10 2. Préparation du chantier...
  • Page 11 2. Préparation du chantier Dans tous les cas, ces valeurs devront être comparés à la valeur de pression admissible : IN-ROOF SYSTEM ™...

  • Page 12: Mise En Œuvre

    PV. La taille du champ se calcule à partir de la référence de plaque GSE utilisée (se référer aux sections 1.3 et 1.4 pour déterminer la plaque GSE compatible avec le module) : Hauteur du champ (en mm) = ((Hauteur Réf.

  • Page 13: Disposition Du Lattage Support

    Conçu par Vérifié par Approuvé par Date Date 05/09/2016 F. PRUDHOMME Modification Feuille GSE In-Roof - Notice v11.0 1 / 10 Conçu par Vérifié par Approuvé par Date Date 05/09/2016 F. PRUDHOMME GSE In-Roof - Notice v11.0...
  • Page 14 3.2.1.1 Plaques portrait 1640/992,1640/1001 ou 1040/1001-33 Conçu par Date Date Vérifié par Approuvé par 08/02/2016 F. PRUDHOMME Dimension lattage H1640 SVH ENERGIE Modification Feuille Lattage GSE Intégration 2 / 2 Conçu par Vérifié par Approuvé par Date Date 16/03/2016 F. PRUDHOMME...
  • Page 15 3. Mise en œuvre 3.2.1.1 Plaques portrait 1559-1046 Conçu par Date Date Vérifié par Approuvé par 05/09/2016 F. PRUDHOMME GSE In-Roof - Notice v11.0 Modification Feuille 3 / 10 200 MIN Conç F. PR IN-ROOF SYSTEM ™ C ( 1 : 8 )

  • Page 16: Pose De La Bande D'étanchéité Basse

    Latte 2 3. Mise en œuvre Lattes 18x100 (Support bande d'étanc Liteau (Section variable en fonction de l'épaisseur de galbe) Pose de la bande d’étanchéité basse C ( 1 : 8 ) La bande d'étanchéité est disposée de manière à faire la jonction avec la couverture en partie basse Dans tous les cas, la longueur et la largeur de la bande devra être suffisante pour respecter les dimensions de recouvrement...

  • Page 17: Pose Des Plaques Gse

    3. Mise en œuvre Pose des plaques GSE Conçu par Vérifié par Approuvé par Date F. PRUDHOMME GSE In-Ro • Tracer au cordeau le bas du premier rang en se positionnant au milieu de la latte de référence • Emboîter les plaques de droite à gauche avec chevauchement des ondes (Possibilité de gauche à...
  • Page 18 Effectuer les pré-percements avec une mèche à bois de 10 mm sur les 4 points de fixation • restants de la plaque GSE ATTENTION : PERCER LEGEREMENT A DROITE OU A L’AUTRE AVEC LA GRADUATION EN FONCTION DE LA LONGUEUR DU MODULE (CF DISPOSITION LATTAGE)

  • Page 19: Pose Des Abergements

    • Placer les abergements hauts sur chaque colonne et les fixer à la dernière latte à l’aide de 2 crochets de fixation par abergement. IN-ROOF SYSTEM ™...

  • Page 20: Pose Des Abergements Latéraux

    3. Mise en œuvre • Une pièce vient faire la jonction des abergements hauts à la façon d’un coulisseau plat. L’assemblage est frappé en partie haute afin de le verrouiller. La pièce de jonction est ensuite fixée à l’aide d’une pointe sur sa partie plane dans la latte support.
  • Page 21 Découpe du pli pour le chevauchement avec l’angle Les noquets sont placés conformément aux DTU 40.11 et 40.13. Ils s’insèrent • dans le pli du couloir latéral prévu à cet effet. Ils sont cloués aux liteaux de couverture. IN-ROOF SYSTEM ™...

  • Page 22: Pose Des Abergements D'angles

    3. Mise en œuvre 3.5.2 Pose des abergements d'angles Placer les abergements d’angle de manière à recouvrir l’abergement latéral et • l’abergement haut adjacent. La liaison des pièces d’angle avec l’abergement supérieur est frappée pour verrouillage. La pièce d’angle est ensuite fixée à l’aide d’une pointe sur sa « partie noquet »...

  • Page 23: Pose Des Modules Photovoltaïques

    Schéma électrique de l’installation avec micro-onduleurs : • Fixer les micro-onduleurs sur une latte au niveau du trou central de la plaque GSE. ATTENTION: SE REFERER AU MANUEL D'INSTALLATION DE L'ONDULEUR ET S'ASSURER QUE L'INSTALLATION EST CONFORME AUX RECOMMANDATIONS DU FABRICANT Compatibilité...
  • Page 24 3. Mise en œuvre Effectuer le passage des câbles de mise à la terre tel que préconisé dans le guide RAGE et les • guides UTE C15-712 : ATTENTION : LORS DE LA MISE EN PLACE DES CABLES, VEILLER A NE CREER AUCUNE BOUCLE D’INDUCTION, CONFORMEMENT AUX GUIDES UTE C15-712 •...
  • Page 25 ATTENTION : VEILLER A CE QUE TOUS LES PASSAGES DE CABLES SOIENT MAINTENUS A LA CHARPENTE A L’AIDE DE COLLIER DE SERRAGE OU D’UN CHEMIN DE CABLE (L’UTILISATION D’UN CHEMIN DE CABLE METALLIQUE NECESSITERA QU’IL SOIT RACCORDE A LA LIAISON EQUIPOTENTIELLE DES MASSES). IN-ROOF SYSTEM ™...

  • Page 26: Fixation Des Modules

    3. Mise en œuvre 3.6.2 Fixation des modules • Pré-percer les points de fixation des étriers. Pour les étriers simples, pré-percer à travers l’abergement, l’onde de la plaque et la cale PP. Positionner les modules de façon à ce qu’ils reposent sur les plots supports (jaune), et •...
  • Page 27 • Coller le joint-mousse EPDM sous les étriers et pré-percer les en vissant et dévissant la vis GSE pour enlever la matière. ATTENTION : S'ASSURER QUE LA SOUS FACE DE L'ETRIER SOIT BIEN SECHE ET EXEMPT DE POUSSIERES POUR ASSURER UN COLLAGE OPTIMAL DU JOINT.

  • Page 28: Raccordement À La Couverture

    3. Mise en œuvre Raccordement à la couverture Replacer les éléments de couverture en parties latérales et supérieure pour effectuer la • jonction avec la partie courante de la toiture. Découper les ardoises en partie latérale pour venir en butée du pli des noquets. En partie supérieure, la dernière rangée devra être doublée conformément aux règles de pose du DTU 40.11 Découpe ardoise abergement gauche Découpe ardoise abergement haut...

  • Page 29: Suivi Et Traçabilité Des Produits

    Remplir le plan de Calepinage ENPHASE et coller les étiquettes présentes sur les micro- • onduleurs, en vue de l’enregistrement sur https://enlighten.enphaseenergy.com Bon d'installation Bon de livraison • Report des numéros de lot de Plaques • Report des n° de série des Micro-Onduleurs et modules PV IN-ROOF SYSTEM ™...

  • Page 30: Maintenance Et Entretien

    5. Maintenance et entretien Vérification Il est important de vérifier une fois par an si des feuilles et/ou d'autres éléments pourraient s'être introduits sous la centrale photovoltaïque ou entre les panneaux. Vous pouvez utiliser une soufflette à air comprimé afin de faire sortir tout élément s’étant introduit sous la centrale photovoltaïque.

  • Page 31: Assistance Et Contact

    6. Assistance et contact Formation L’équipe de GSE Intégration propose des formations techniques produit avec mise pratique maquette démonstration sur demande de votre part et sous réserve de la présence d’un nombre suffisant de participants. Pour tout renseignement, veuillez contacter votre responsable commercial ou votre distributeur.
  • Page 32 IN-ROOF SYSTEM est un programme de développement breveté du GROUPE SOLUTION ÉNERGIE Votre distributeur : www.gseintegration.com...
