Sommaire des Matières pour GSE GROUND SYSTEM V3.2

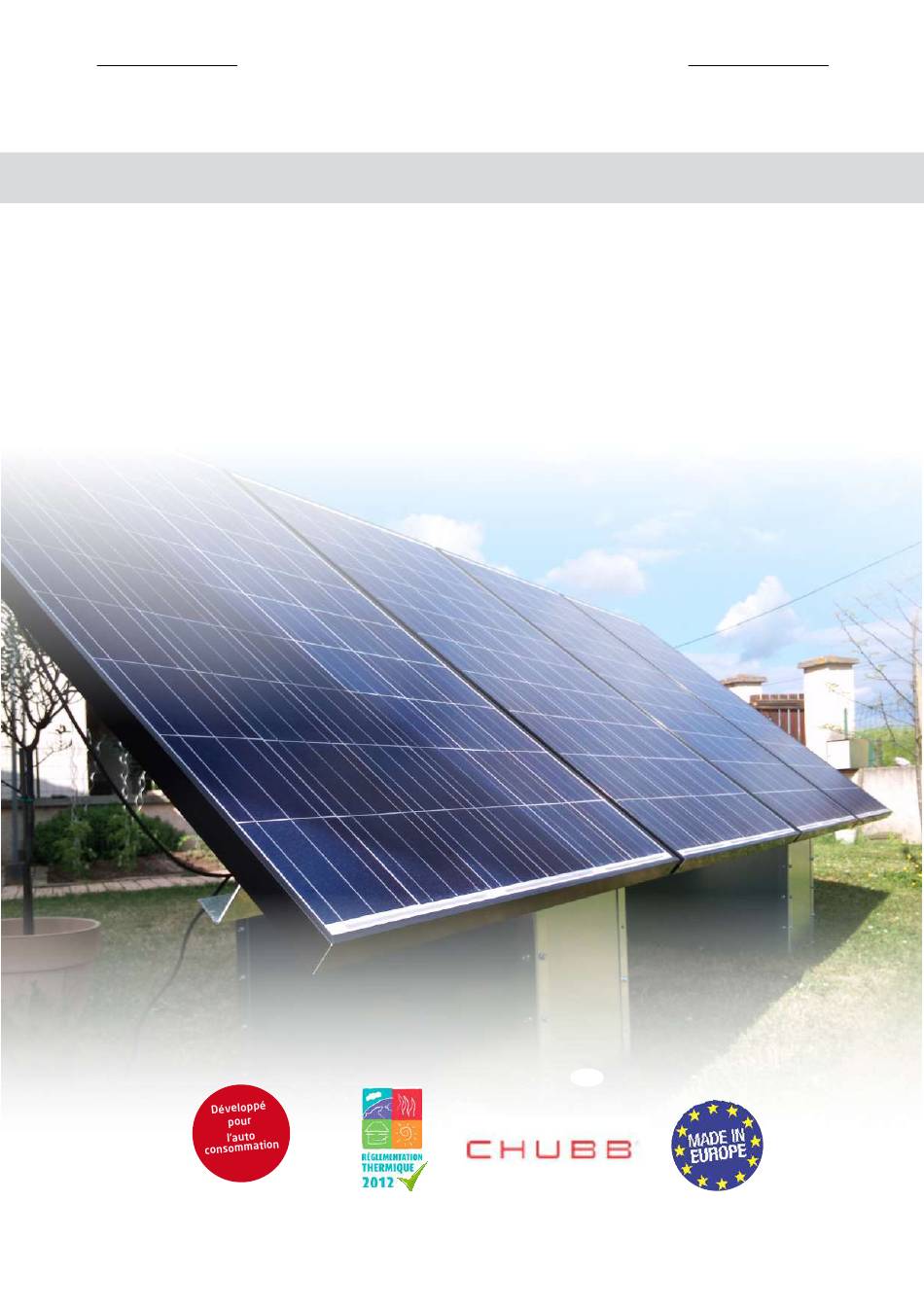

- Page 1 PHOTOVOLTAÏQUE AUTOCONSOMMATION MANUEL D’INSTALLATION GSE GROUND SYSTEM GSE GROUND SYSTEM ™ V3.2 Système de fixation au sol de modules photovoltaïques (PV cadrés) Fonctionnel, léger, esthétique, rapide à installer, simple et universel ! www.gseintegration.com...
-
Page 2: Table Des Matières
Présentation du système…………………………………………………………………………………….….…p.3 Outillage nécessaire à la pose…………………………………………………………………………………..p.3 Nomenclature des pièces…………………………………………………………………………………………p.4 Nombre de pièces par installation……………………………………………………………………..…….p.5 Dimensions barre Z…………………………………………………….……………………………………………p.6 Emprise au sol GSE Ground System…………………………………………………………………….……p.7 Compatibilité des barres……………………………………………………………………………………..p.8 Montage du système…………………………………………………………………………………………….…p.9 Conseils de mise en œuvre…………………………………………………………………………………..…p.15 Exemple d’adaptation du système…………………………………………………………………………..p.16... -
Page 3: Présentation Du Système
Intégration au sol de modules PV, parfait pour l’autoconsommation Le GSE GROUND SYSTEM a été conçu pour permettre la pose au sol de 95% des modules photovoltaïques cadrés. Sa robustesse et sa garantie matière en font un produit parfaitement conçu pour une rapidité... -
Page 4: Nomenclature Des Pièces
Nomenclature des pièces REF. Code GSE Description Illustration PROFIL_FOND_CAISSO Paroi basse du caisson (ép. 1,0mm) PROFIL_CAISSON_FRO Paroi avant et arrière du caisson (ép. 1,0mm) PROFILE_LATERAL_CA Paroi gauche et droite du caisson (ép. 1,0mm) EQUERRE_FRONTALE Equerre « avant » fixation barre Z partie basse (ép. 3,0mm) EQUERRE ARRIERE Equerre «... -
Page 5: Nombre De Pièce Par Installation
Nombre de pièce par installation REFERENCE Couleur Nombre de pièce GSE INTEGRATION 1L X 2C 1L X 4C 1L X 6C + 2C 1 PROFIL_FOND_CAISSO 2 PROFIL_CAISSON_FRO 3 PROFILE_LATERAL_CA 4 EQUERRE_FRONTALE 5 EQUERRE ARRIERE 6 PROFILE_Z 7 CORNIERE_L_FIXE 8 CORNIERE_L_AJUSTAB... -
Page 6: Dimensions Barre Z
Dimension barre Z Nomenclatures de trous Dimensions trous de fixation... -
Page 7: Emprise Au Sol Gse Ground System
Emprise au sol GSE Ground System 1 x 2 portrait 1 x 4 portrait 1 x 6 portrait... -
Page 8: Compatibilité Des Barres
Compatibilité des barres 5 X 808 4 X 992 4 X 1001 4 X 1016 4 X 1046... -
Page 9: Montage Ground System
Montage Ground System MONTER LES CAISSONS UN A UN (REF. 1,2,3 ET VIS 9 ET 10) 10 Nm Ne jamais couper les cornières les plus petites (cornières fixe (réf.7) 550 mm). Ajuster les cornières les plus grandes (réf. 8) en fonction de l’angle que l’on souhaite donner à... - Page 10 Montage Ground System DECOUPE CORNIERE AJUSTABLE - ANGLE EQUERRE (REF. 4,5,7,8 ET VIS 11 ET 12) 10 Nm Attention à bien ajuster l’angle des équerres avant et arrière à la plieuse. Inclinaison panneau (°) Angle (°) α équerre 5 Angle (°) β équerre 4 Longueur cornière ajustable (mm) 1233...
- Page 11 Montage Ground System MONTAGE DE LA BARRE «Z» - OPTION 1 (REF. 6, 14, 15, 16, 17, 18 Positionner la barre Z pour repérer les points de fixation en fonction de la largeur des modules (trous oblongs) cf. page 7. Assembler la barre à...
- Page 12 Montage Ground System FIXER LES MODULES - OPTION 1 (REF. 13, 14, 15) Fixer les modules (REF. 13) à l’aide des vis fournies (REF. 14 et 15). Pour la fixation , il est souvent nécessaire de repérer le cadre au niveau des barres Z. Astuce : Positionner un liteau à...
- Page 13 Montage Ground System MONTAGE DU RAIL ON ROOF – OPTION 2 Il est possible de remplacer la barre Z (ref 6) par le rail du On Roof System. Repérer l’emplacement des trous des équerres sur le rail. Placer ensuite le rail au dessus des équerres et percer un trou de Ø8mm dans le rail au niveau du trou de chacune des équerres à...
- Page 14 Montage Ground System FIXER LES MODULES - OPTION 2 Fixer les modules (REF. 13)à l’aide des étriers. Ici pas besoin de percer les modules, les étriers sont fixés directement sur les rails. Débord minimum du rail par rapport au module de 40mm...
-
Page 15: Positionnement Des Micro-Onduleurs
Montage Ground System POSITIONNEMENT DES MICRO-ONDULEURS Des trous oblongs sont disponibles si besoin pour la fixation des micro-onduleurs ou optimizers (vis de fixation non fournies > 9x30mm). FIXATION DES COFFRETS DE PROTECTION A L’ARRIERE DU SYSTÈME (OPTIONNELLE) Une plaque dédiée à la fixation des coffrets de protection est disponible en option. -
Page 16: Raccordement Electrique
Montage Ground System LESTAGE DU SYSTEME Lester la structure avec la solution la plus adaptée à votre emplacement. Le lestage doit être ajusté en fonction de l’inclinaison des modules et de l’exposition de l’installation aux conditions climatiques (se référer aux règles de vent NV65, à l’entourage protégé... -
Page 17: Conseils De Mise En Œuvre
Conseil de mise en œuvre OPTIMISATION DE L’ESPACE DES GROUND SYSTEM Afin d’optimiser l’espace occupé et les performances des systèmes GSE GROUND SYSTEM, il convient de les disposer de façon à ce qu’aucun d’entre eux ne créent de zone d’ombre sur le suivant. -
Page 18: Exemple D'adaptation Du Système
Exemple d'adaptation du système ADAPTATION DU SYSTÈME POUR DES PANNEAUX 1200x600mm Pour toute demande spécifique, vous pouvez contacter le bureau d’étude au 01/49/48/14/49 ou par mail au : eng.segroup@gmail.com L’épaisseur de certains des profils en acier galvanisé comme les cornières (>2mm), nécessite la pulvérisation après montage d’une couche de galvanisation en bombe pour finir le pont galvanique.
