3. Montage Ground System

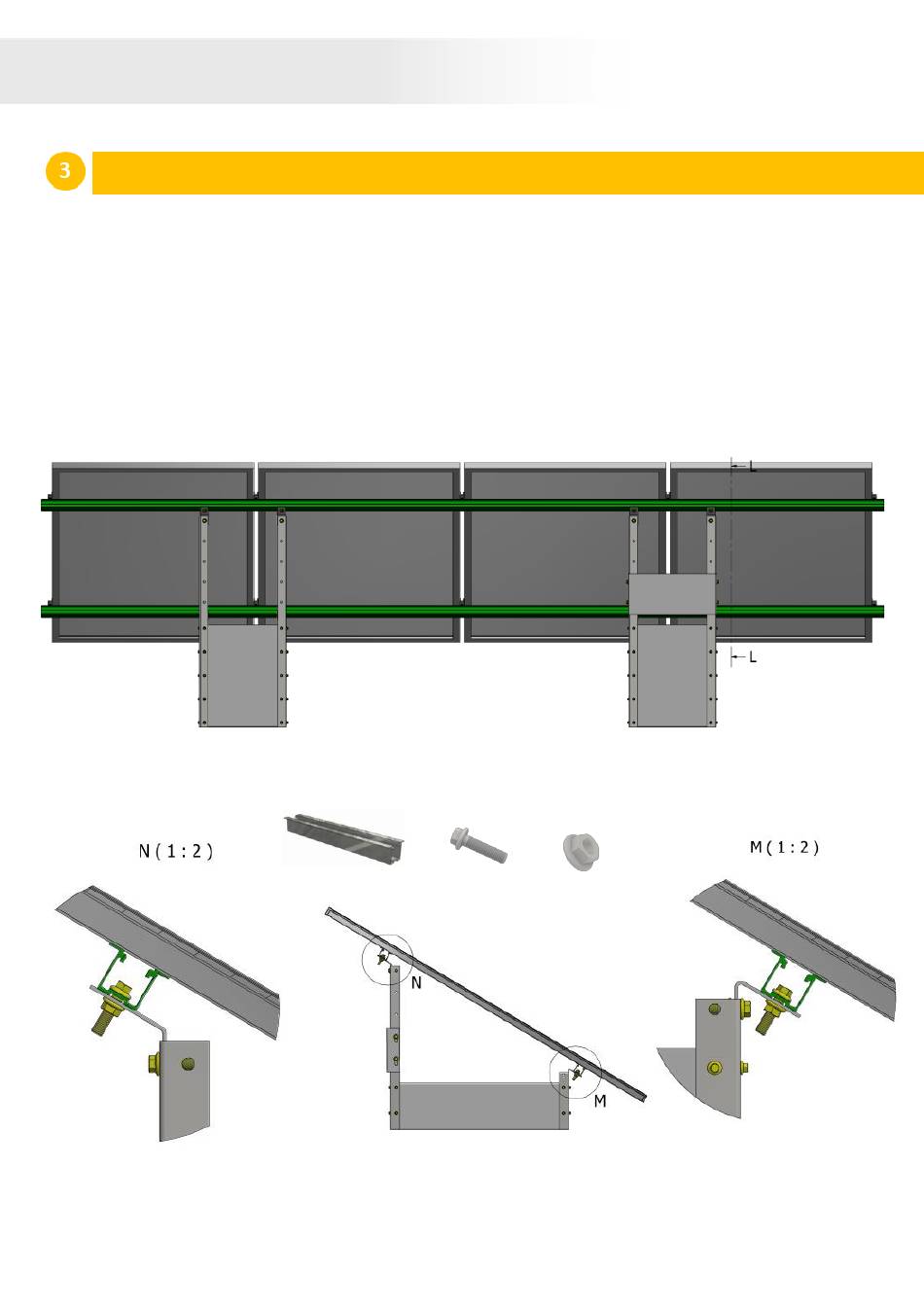

OPTION 2 RAIL ON-ROOF - MONTAGE DU RAIL ON-ROOF
A partir des calculs réalisés en amont pour la position des caissons (en page 8), marquer
la position des équerres des cornières sur les rails On-Roof.
Percer un trou de Ø10,5-11mm dans le rail au niveau de chaque marque réalisée à l'aide
du guide de perçage.
Fixer les rails On-Roof aux équerres des cornières des caissons (REF 10, 11, 4,5, 16).
Utiliser les même vis et
écrous que pour la barre Z
pour la fixation.
X1
X4
X 4
15
