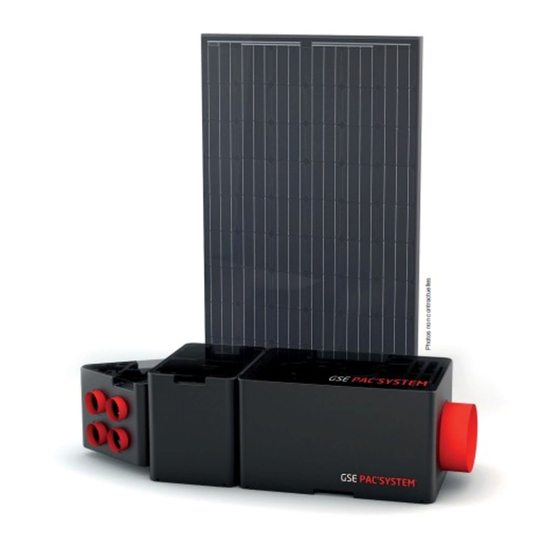

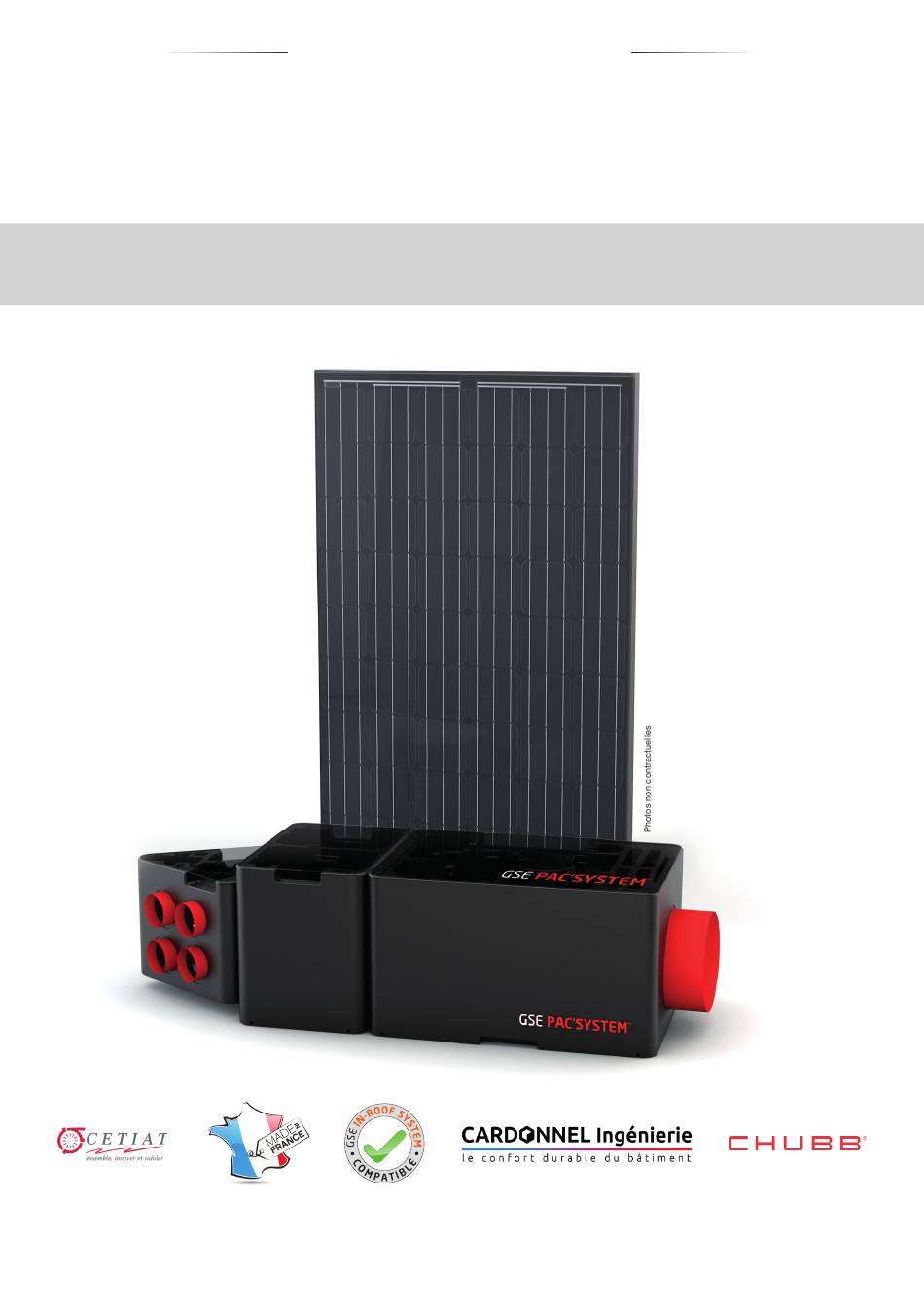

- Page 1 AÉROVOLTAÏQUE PAC’SYSTEM V3 ™ MANUEL D'INSTALLATION GSE PAC'SYSTEM www.gsepacsystem.fr...
- Page 2 Sommaire Éléments du Kit Préconisations de mise en œuvre p.5 - 8 Préconisations pour l'emplacement des bouches Étapes de montage p.9 - 22 Configuration et réglages p.23 - 25 Garantie & Manuel d'utilisation p.26...
-
Page 3: Table Des Matières
Caisson PAC Caisson CTA Plaque GSE Air’Collector Plaque GSE Air’Collector portrait / paysage Ø75mm PAC / CTA Delta collecteur GSE Pac’System Delta PAC / CTA Delta Y Delta Incendie (option) Raccord droit ou coudé 12 x Ø75mm / Ø200mm Ø75mm Serfl... -
Page 4: Préconisations De Mise En Œuvre
Préconisations de mise en œuvre Vérifi er qu’une trappe d’accès au GSE PAC’SYSTEM présente ou en installer une si nécessaire pour les interventions futures telles que le remplacement des fi ltres et la maintenance de la pompe à chaleur. Veiller à transporter et à manipuler le caisson PAC le plus à... -
Page 5: Le Chandelier Doit-Être Placé Sur Le Raccord Hydraulique De Gauche (Connexion Hydraulique A)
Préconisations de mise en œuvre Le système a pour but d’insuffler de l'air dans l'habitation. OBLIGATOIRE Il est donc d'avoir une habitation équipée d'une VMC simple flux et/ou de fenêtres avec grille d’extraction d'air. Si aucune des deux solutions d'évacuation d'air évoquée n'est présente, il est impératif de prévoir une extraction (naturelle ou mécanique) dans la maison, ainsi qu’une circulation naturelle entre les pièces. - Page 6 Préconisations de mise en œuvre Le GSE PAC’SYSTEM est compatible uniquement avec les plaques GSE INTEGRATION « IN-ROOF » SYSTEM. Il est préférable de positionner les plaques GSE AIR’COLLECTOR lors de la pose des panneaux. Veiller à ce que les gaines respectent les longueurs maximales préconisées :...
-
Page 7: Bien Respecter L'inclinaison Maximale Des Deux Caissons Pac Et Cta
Bien respecter l’inclinaison maximale des deux caissons PAC et CTA pour une bonne évacuation des condensats. Vérifi er impérativement cette inclinaison à l’aide d’un niveau. Préconisations pour l’emplacement des bouches • Pour les planchers béton, favoriser l’installation bouches Ø125mm. • Installer au moins 1 bouche en reprise. •... -
Page 8: Préparation Des Gaines Collectrices
Étapes de montage PRÉPARATION DES GAINES COLLECTRICES A/ Bien isoler les gaines de Ø 75mm entre les panneaux et le GSE PAC’SYSTEM à l'aide de l'isolant fourni : Isolant gaine Gaine annelée Gaine isolée Ø 75mm Ø 75mm Ø 75mm B/ Positionner les joints toriques de Ø... - Page 9 Delta collecteur GSE Air’System 12 x Ø75mm / Ø160mm isolées Ø75mm SI LE GSE PAC’SYSTEM EST RELIÉ À 12 PANNEAUX OU PLUS, RACCORDER LES DELTAS COLLECTEURS ENTRE EUX À L’AIDE D’UN DELTA Y ET DE GAINE D'INSUFFLATION ISOLÉE Ø200MM Serfl ex Delta Y Gaine d'insuffl...
-
Page 10: Relier Les Raccords "Sortie Vers Cta/Pac" Des Deltas Cta
Étapes de montage RACCORDER LE DERNIER DELTA AUX ENTRÉES "ARRIVÉE PANNEAUX" DES DELTA PAC ET CTA AVEC DE LA GAINE ISOLÉE Ø200MM Ø200mm Delta Y Gaine d'insuffl ation isolée 200mm Ø PAC / CTA BOX CTA BOX P Serfl ex Delta PAC / CTA RELIER LES RACCORDS "SORTIE VERS CTA/PAC"... - Page 11 Étapes de montage RELIER LE RACCORD « ARRIVÉE REPRISE MAISON » DU DELTA CTA À AUX BOUCHE(S) DE REPRISE DE LA MAISON AVEC DE LA GAINE ISOLÉE Ø200MM EN PASSANT PAR UN DELTA Y + + + PAC / CTA Delta CTA Gaine d'insuffl...
-
Page 12: Lors De L'installation Du Gse
Étapes de montage RACCORDER L’ENTRÉE « ARRIVÉE COMBLES/VMC » DU DELTA PAC 3 CHOIX : A, B, C : Lors de l’installation du GSE PAC’SYSTEM, il est recommandé de connecter l’évacuation de la VMC de la maison sur le raccord «Arrivée VMC combles» du DELTA PAC prévu (choix du programme à... - Page 13 Étapes de montage Laisser le raccord «Arrivée VMC combles» ouvert sur les combles. Ceci ne permettra pas à la pompe à chaleur en mode rafraîchissement, de fonctionner avec des températures supérieures 45°C sous panneaux. D’autre part, cette confi guration aurait comme inconvénient d’encrasser le fi...
- Page 14 Étapes de montage RELIER ENS U ITE LE/ LE S DE LTA( S) Y A UX B OU CHE S D'INSUFF LATIONS DAN S LA M AI S ON AV E C LE D IA MÈ T R E DE G AI NE AD APTÉ AU X BO U C H E S C HOI S IE S (Ø125 OU 1 6 0 ) Delta Y Gaine d'insuffl...
- Page 15 Étapes de montage POSITIONNER LE CHAPEAU DE TOITURE SUR UN PAN DE PRÉFÉRENCE NON UTILISÉ PAR LES PANNEAUX ET EN PARTIE HAUTE IDÉALEMENT. Chapeau de toiture rouge/noir plastique 200mm Ø RACCORDER LA SORTIE DU CAISSON PAC AU CHAPEAU DE TOITURE AVEC DE LA GAINE D'INSUFFLATION ISOLÉE Ø200MM Gaine d'insuffl...
-
Page 16: Brancher La Sonde Sous Panneaux Sur L'emplacement Prévu Sur Le Caisson Cta
PRÉVU SUR LE CAISSON CTA Caisson CTA POSITIONNER LA SONDE DE TEMPÉRATURE SOUS PANNEAUX AU CENTRE DE LA PLAQUE GSE AIR’COLLECTOR COMME INDIQUÉ EN PAGE 7 AU DÉBUT DE CE DOCUMENT, DE PRÉFÉRENCE AU CENTRE DU CHAMP PHOTOVOLTAÏQUE. Sonde de T°... -
Page 17: Alimenter Les Caissons : 230V + Disjoncteur 16A
CONNECTER LES BOÎTIERS CPL : UN AU NIVEAU DE LA PRISE RJ45 DU CAISSON CTA, L’AUTRE AU NIVEAU DE LA BOX INTERNET DU CLIENT Caisson CTA Câble Ethernet (RJ45) branché sur le côté du caisson CTA du GSE PAC'SYSTEM. Boîtier CPL Box Internet Le réseau internet est envoyé... -
Page 18: Positionner L'unité D'ambiance Sans Fil Dans Une Des Pièces
Étapes de montage POSITIONNER L’UNITÉ D’AMBIANCE SANS FIL DANS UNE DES PIÈCES DE LA MAISON DE PRÉFÉRENCE DANS LAQUELLE SE TROUVE UNE BOUCHE D’INSUFFLATION ET LOIN DE TOUTE SOURCE DE PERTURBATION DE CHALEUR Unité d'ambiance sans fi l VISSER LE CHANDELIER SUR LE RACCORD HYDRAULIQUE DE GAUCHE DU CAISSON LE PLUS ÉLEVÉ... -
Page 19: Relier L'évacuation Des Condensats De Chaque Caisson Pac
Étapes de montage EFFECTUER LES RACCORDS HYDRAULIQUES ENTRE LES DEUX CAISSONS Les tuyaux sont à visser avec des pinces multiprises sur chacune des deux connexions de chaque caisson CTA et PAC (bleu sur bleu rouge sur rouge) ➜ ➜ Caisson PAC Caisson CTA Attention à... -
Page 20: Mise En Eau Du Circuit Hydraulique De La Pompe À Chaleur
Étapes de montage MISE EN EAU DU CIRCUIT HYDRAULIQUE DE LA POMPE À CHALEUR Alimenter la valise de chargement en eau sur une prise électrique ➜ Valise de chargement en eau (pompe + alimentation) Placer le tuyau d’aspiration de la pompe dans un bidon d’eau déminéralisée ASPIRATION Visser le refoulement de la pompe sur chandelier REFOULEMENT... -
Page 21: Laisser Le Purgeur Ouvert Pendant Le Chargement En Eau Du Circuit Hydraulique
Étapes de montage Appuyer sur le bouton bleu de chargement pour activer la pompe et charger de l’eau jusqu’à atteindre au moins 2,5 BARS de pression sur le manomètre du chandelier. Laisser le purgeur ouvert pendant le chargement en eau du circuit hydraulique Refermer toutes les vannes et débrancher la valise de chargement en eau. -
Page 22: Confi Guration Et Réglages
Confi guration et réglages CONNECTER L’ÉCRAN DÉPORTÉ AU PORT RJ11 SUR LE CÔTÉ DU CAISSON CTA ÉTAPE OBLIGATOIRE Caisson CTA Ecran déporté de paramétrage Vérifi cation du débit d’eau ➜ Langue : Français Le circuit est-il Mettre « Oui » en eau sous pression si la fl èche noire atteint bien au À... -
Page 23: Astuces Pour La Validation Du Mode Test
Etat des E/S Dans le menu Confi g. Habitation», appuyer sur OK. • Renseigner le nombre de panneaux reliés au GSE PAC’SYSTEM, puis appuyer sur OK. • Si la VMC est connectée sur le raccord «Arrivée combles (+VMC)» du delta bypass PAC, sélectionner «Oui»... -
Page 24: Relever Le Numéro De Série Du Régulateur Se Trouvant Sur Le Caisson Cta
Confi guration et réglages RELEVER LE NUMÉRO DE SÉRIE DU RÉGULATEUR SE TROUVANT SUR LE CAISSON CTA ➜ Il commence par 011 et contient 12 chiffres... -
Page 25: Garantie Et Notice
™ V3.0 Merci de nous retourner ce formulaire à l’adresse ci-dessous, complété avec l’aide de votre client, une fois votre installation GSE Air’System terminée. PAC’SYSTEM La prise en charge en garantie du système démarrera officiellement à réception du présent formulaire par nos services. - Page 26 Note...
- Page 27 155-159 rue du Dr Bauer - 93400 SAINT-OUEN 0826 040 021 (0.15€ ttc/min) Email : contact@gseintegration.com www.gsepacsystem.fr...
