Montage Ground System 1.0
monTEz LES CAISSonS un À un
8
9
10
8
2
8
9
10
3
1
8
2
3
3

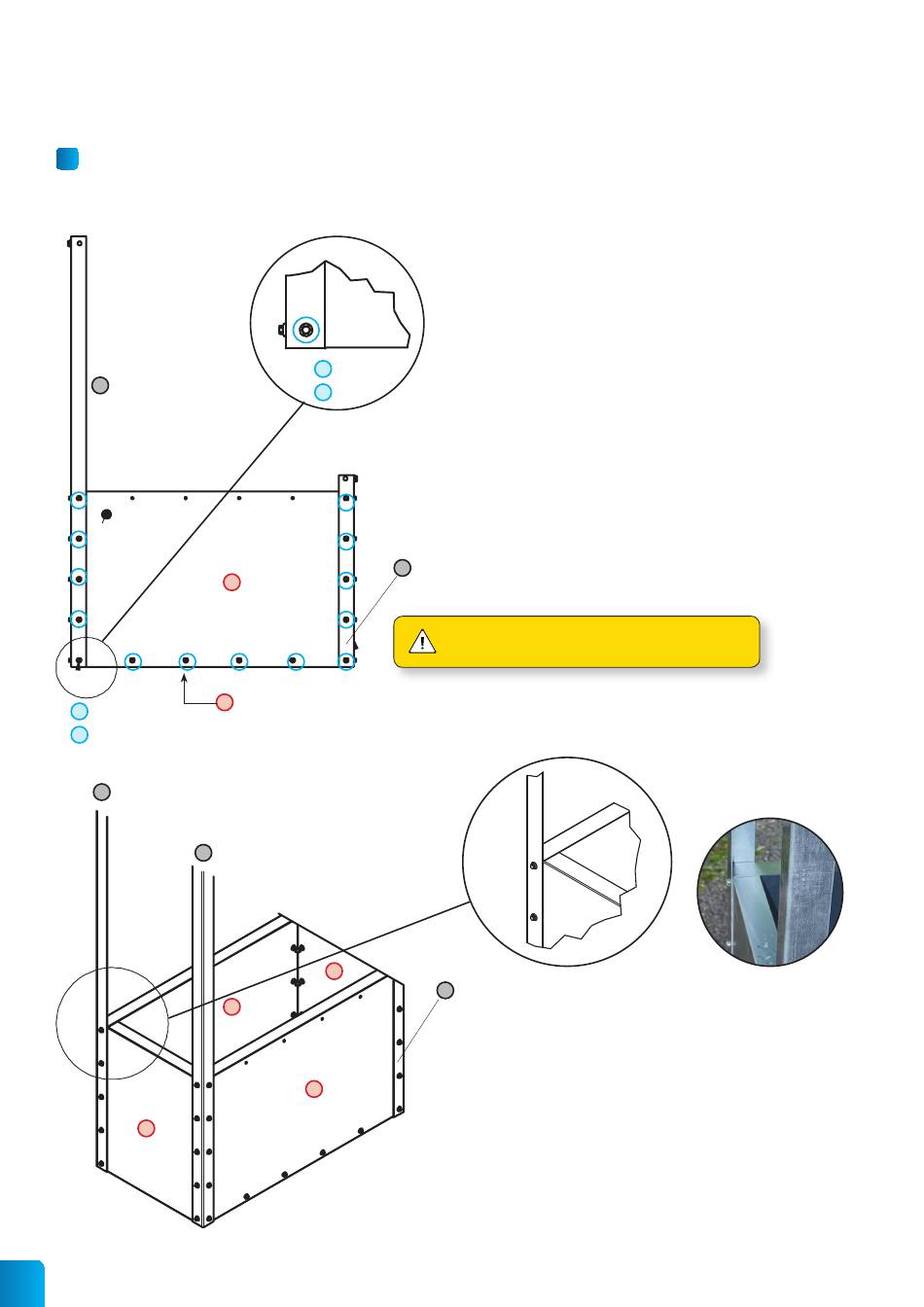

Fixez les cornières à vos caissons
à l'aide des vis fournies x 96 (réf. 9 et 10)
Serrez les vis M6, M8 et M10 à maximum 10 Nm.
7
Ne jamais couper les cornières les plus petites
(cornières frontales (réf. 7) 550 mm)
7
Ajuster les cornières les plus grande (réf. 8) en
fonction de l'angle que vous souhaitez donner à votre
installation.
Taille originale (1233mm) = Angle de 40°
Grande cornière raccourcie de 10 cm (1133mm) = Angle de 35°
Grande cornière raccourcie de 20 cm (1033mm) = Angle de 30°
Grande cornière raccourcie de 30 cm (933mm) = Angle de 25°
Grande cornière raccourcie de 40 cm (833mm) = Angle de 19°
(rÉf. 1, 2, 3 ET vIS 9 ET 10)
