Appareils selon tableau 1
Dimension
1/2
2/2
mm
Crochet
025
08
numéro
X
28
38
H
24
37
Appareils selon tableau 2
Dimension
8/2
10/2
12/2
mm
Crochet
2.5
4
numéro
X ou Y
50
56
H
58
67
Les dimensions mentionnées dans les tableaux sont des dimensions
théoriques et sans les tolérances.
ATTENTION!
Lorsque la cote d'ouverture du crochet est déformée et dépasse 10% ou lorsque l'épaisseur du fond du
crochet a atteint une usure supérieure à 5% par rapport au référentiel, il est impératif de changer le
crochet!
13.5

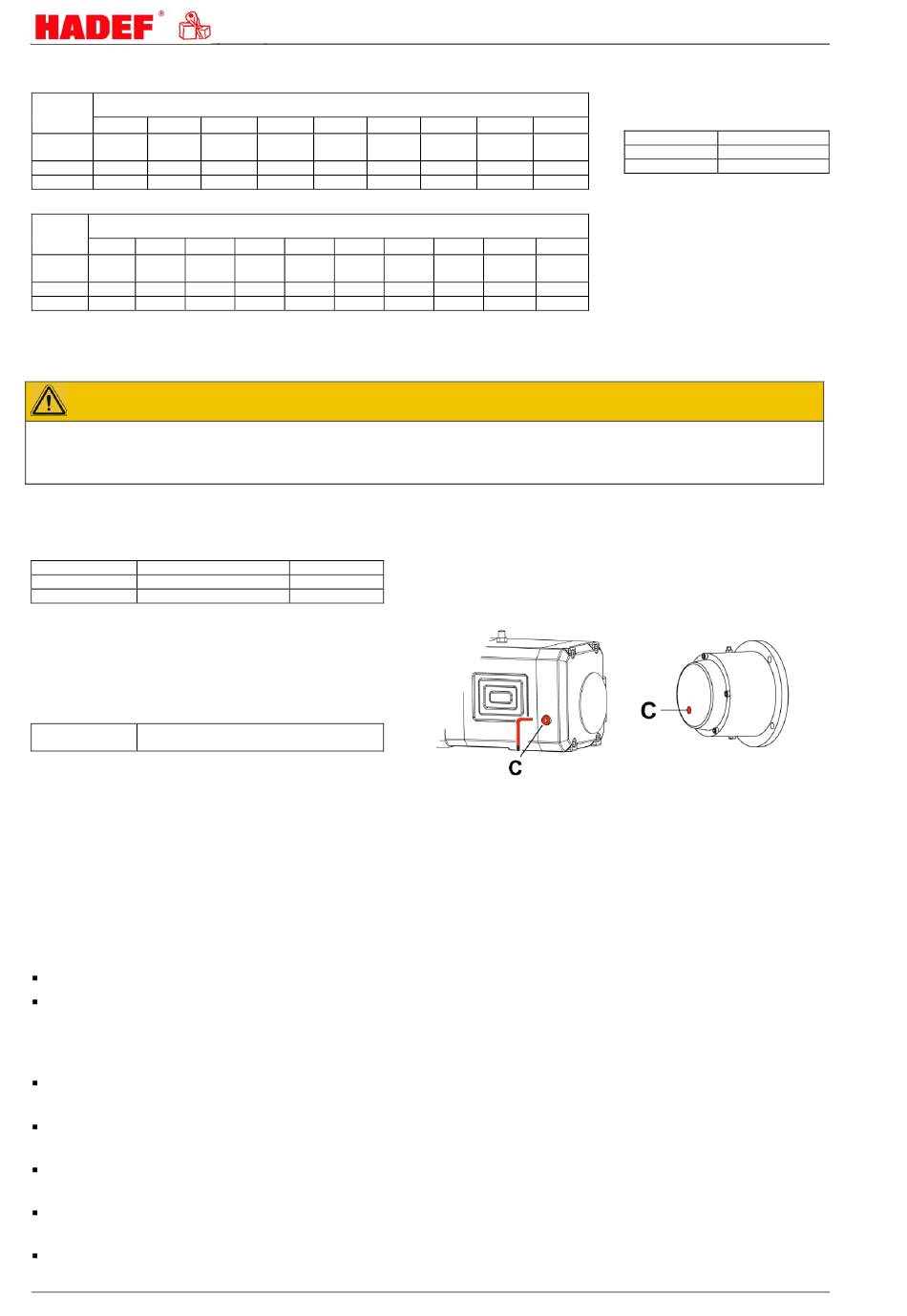

Contrôles – Réducteur – Niveau d'huiler
Vérifier le niveau tous les 3 mois.
Vis de remplissage (C)
AK 4 – AK 6
AK 7 – AK 8
Dévisser légèrement la vis de remplissage (C), ne pas la dévisser compléte-
ment
Si un peu d'huile s'écoule = niveau d'huile correct
Revisser la vis de remplissage
Si aucune goutte d'huile ne coule, prévoir une maintenance et un changement
d'huile. (Voir chapitre Maintenance)
Bouchon de contrôle de niveau
AK 9 - 10
d'huile (C)
Jauge remplie à moitié = niveau correct
Jauge vide = prévoir une maintenance et un changement d'huile. (Voir chapitre
Maintenance)
14
Entretien
14.1
Chaîne de charge
L'usure de la chaîne au niveau des jointures est principalement due à un entretien insuffisant.
Pour assurer une lubrification optimale des maillons, la chaîne doit être lubrifiée régulièrement selon les
intervalles respectifs prévus.
Lubrifier la chaîne avec une huile fluide (p. ex.: huile d'engrenage)
Lors de la lubrification avec une huile fluide, la chaîne ne doit pas supporter de charge afin que l'huile
puisse imprégner les articulations sollicitées par l'usure. Il n'est pas suffisant de lubrifier la chaîne de
l'extérieur, car ceci ne garantit pas la formation d'une pellicule lubrifiante sur les articulations. Les
jointures entre les maillons doivent toujours être lubrifiées pour empêcher une usure excessive.
En cas de déplacement constant du palan, il est important de surveiller en particulier la plage de
commutation entre la montée et la descente.
Une lubrification correcte de la chaîne effectuée avec soin prolonge sa durée d'utilisation d'environ 20 fois
par rapport à une chaîne non-lubrifiée.
Nettoyer les chaînes sales avec du pétrole ou produit similaire. En aucun cas la chaîne ne doit être
chauffée.
Si certaines contraintes liées à l'environnement accélèrent l'usure de la chaîne (p. ex.: le sable), il est
nécessaire d'utiliser un lubrifiant sec (p. ex.: la poudre de graphite).
Lors de la lubrification, vérifier également l'usure de la chaîne.
22
Capacité en t / brins de chaîne
2,5/2
3,2/2
5/4
1
1
2.5
40
40
50
40
40
58
Capacité en t / brins de chaîne
16/4
20/4
25/6
4
6
8
10
56
130
145
160
67
85
95
106
Outils
M10
SW8
M12
SW10
5/2
6,3/4
6,3/2
10/4
2.5
2.5
2.5
4
50
50
50
56
58
58
58
67
30/6
40/8
50/10
60/12
10
12
12
--*
160
180
180
--*
106
118
118
--*
AK 4-8
Reporter les mesures
relevées avant la mise en
service :
Capacité
X ou Y
H
AK9-10
5.52.181.00.02.05
t
mm
mm
