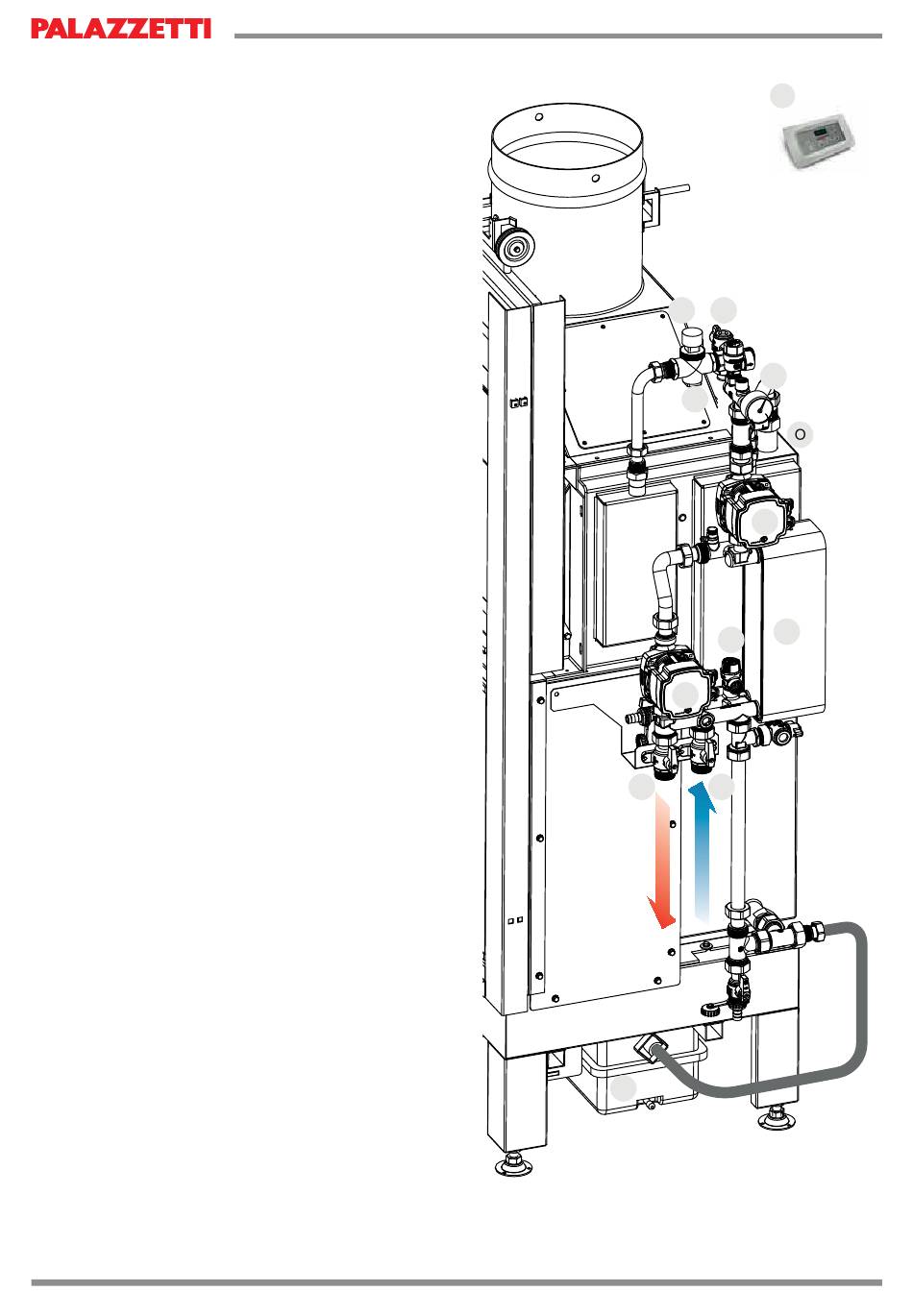

6.7.1 Descripción conexiones hidráulicas (-6.10-)
La parte hidráulica está constituida por los siguientes
elementos:
A) Circulador de clase A (circuito primario)
B) Circulador de clase A (circuito secundario)
C) Intercambiador con placas
D) Termorregulador digital
E) Válvula de seguridad del circuito primario (2,5 bar)
F) Respiradero automático
G) Respiradero manual circuito secundario
H) Tanque de expansión cerrado
I) 2 grifos de carga
J) Grifo de descarga
K) Envío con válvula de interceptación
L) Retorno con válvula de interceptación
M) Válvula de descarga térmica
N) Manómetro
O) Descarga de seguridad
P) Válvula de seguridad secundario (2,5 bar)
Q) Carga/Descarga del circuito secundario
6.8 CONEXIÓN A LA INSTALACIÓN
La termochimenea se debe conectar a la instalación
mediante los siguientes puntos:
• Envío agua caliente al secundario (K)
• Retorno del secundario (L)
• Entrada acueducto (para carga instalación y
seguridad) (I)
• Descarga de seguridad (del disipador de
seguridad) (O)
• Descarga válvula de seguridad primario (E)
• Descarga válvula de seguridad secundario (P)
• Descarga caldera termochimenea (J)
6.9 CARGA DE LA CALDERA DE LA
TERMOCHIMENEA
Después de haber conectado el agua del acueducto a
la termochimenea, se puede proceder con la carga de
la instalación primaria (caldera de la termochimenea)
abriendo los dos grifos que conectan el tubo de carga
de acero inoxidable (I).
Del respiradero automático (F) iniciará a salir el aire, esto
indica la correcta y regular operación de carga. Cuando el
manómetro (N) indica una presión de aproximadamente
1,2 bar se pueden cerrar ambos grifos.
En caso que se supere valor de 1,2 bar se puede
manipular el grifo de descarga (J), descargando el agua
en exceso y alcanzar el valor de presión correcto.
