Groupe de plateaux 4
ID de plateau : 30-33
Groupe de plateaux 3
ID de plateau : 20-23
Groupe de plateaux 2
ID de plateau : 10-12
1
2
Contrôleur A
3
4
Groupe de plateaux 1
ID de plateau : 00-02

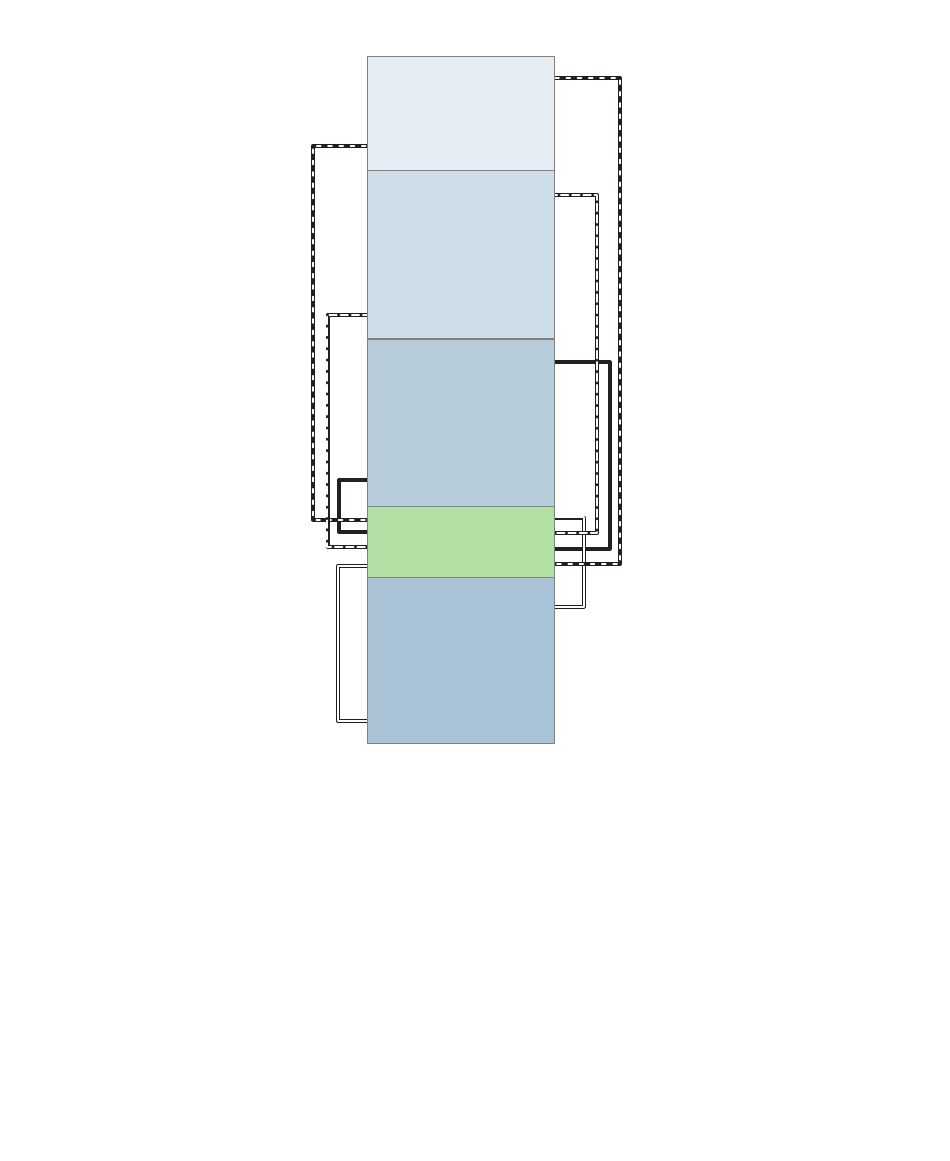

Groupes de plateaux de la baie de disques 6540
FIGURE 2-4
L'association entre les ports de contrôleur et les ports d'unité et les groupes de
plateaux est la suivante :
Le port 4 du contrôleur A et le port 1 du contrôleur B sont connectés au groupe de
■
plateaux 00.
Le port 3 du contrôleur A et le port 2 du contrôleur B prennent en charge le même
■
groupe de plateaux 20.
Le port 2 du contrôleur A et le port 3 du contrôleur B prennent en charge le même
■
groupe de plateaux 10.
Le port 1 du contrôleur A et le port 4 du contrôleur B prennent en charge le même
■
groupe de plateaux 30.
Le câblage s'effectue de bas en haut côté contrôleur A et de haut en bas côté
contrôleur B.
1
Plateau
2
de contrôleur
3
4
Chapitre 2 Installation et câblage des plateaux
Contrôleur B
35
