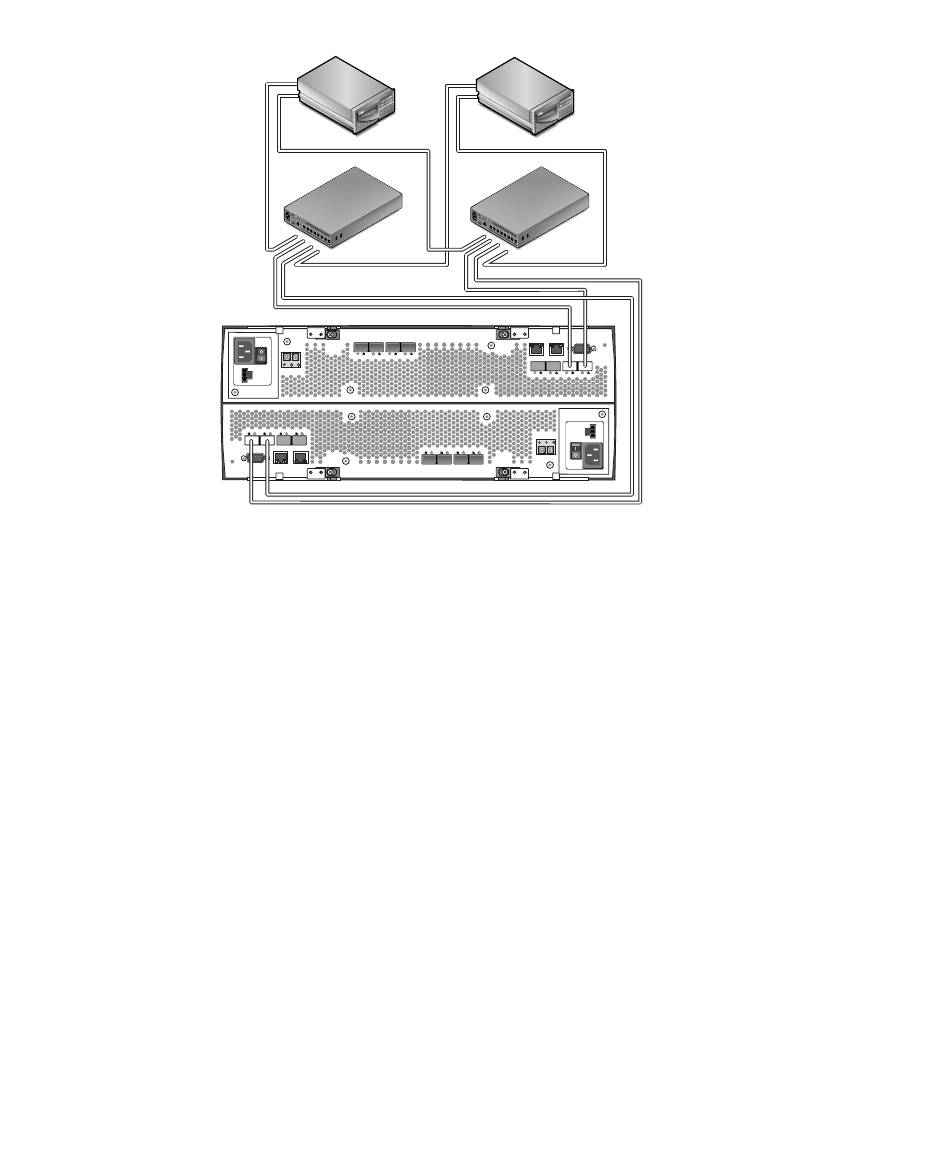

Câblage des commutateurs au moyen de connexions croisées
FIGURE 3-4
4. Connectez les câbles du commutateur aux HBA pour chaque hôte de données.
Connexion directe des hôtes de données
Une connexion point à point directe est une connexion physique dans laquelle les HBA
des hôtes de données sont câblés directement aux ports d'hôte de la baie.
Avant de connecter directement les hôtes de données à la baie de disques, vérifiez si
les conditions suivantes sont remplies :
Les câbles d'interface sont connectés et routés entre les HBA de l'hôte de données
■
et le site d'installation.
Des câbles en fibre optique (de 2 mètres de long ou plus) sont disponibles pour
■
connecter les ports d'hôte de la baie aux HBA des hôtes de données.
1. Localisez les ports d'hôte de données à l'arrière du plateau de contrôleur
(voir
).
FIGURE 3-2
2. Connectez un câble en fibre optique à chaque port d'hôte de données des
contrôleurs A et B que vous projetez d'utiliser.
Chapitre 3 Connexion de l'hôte de gestion et des hôtes de données
93
