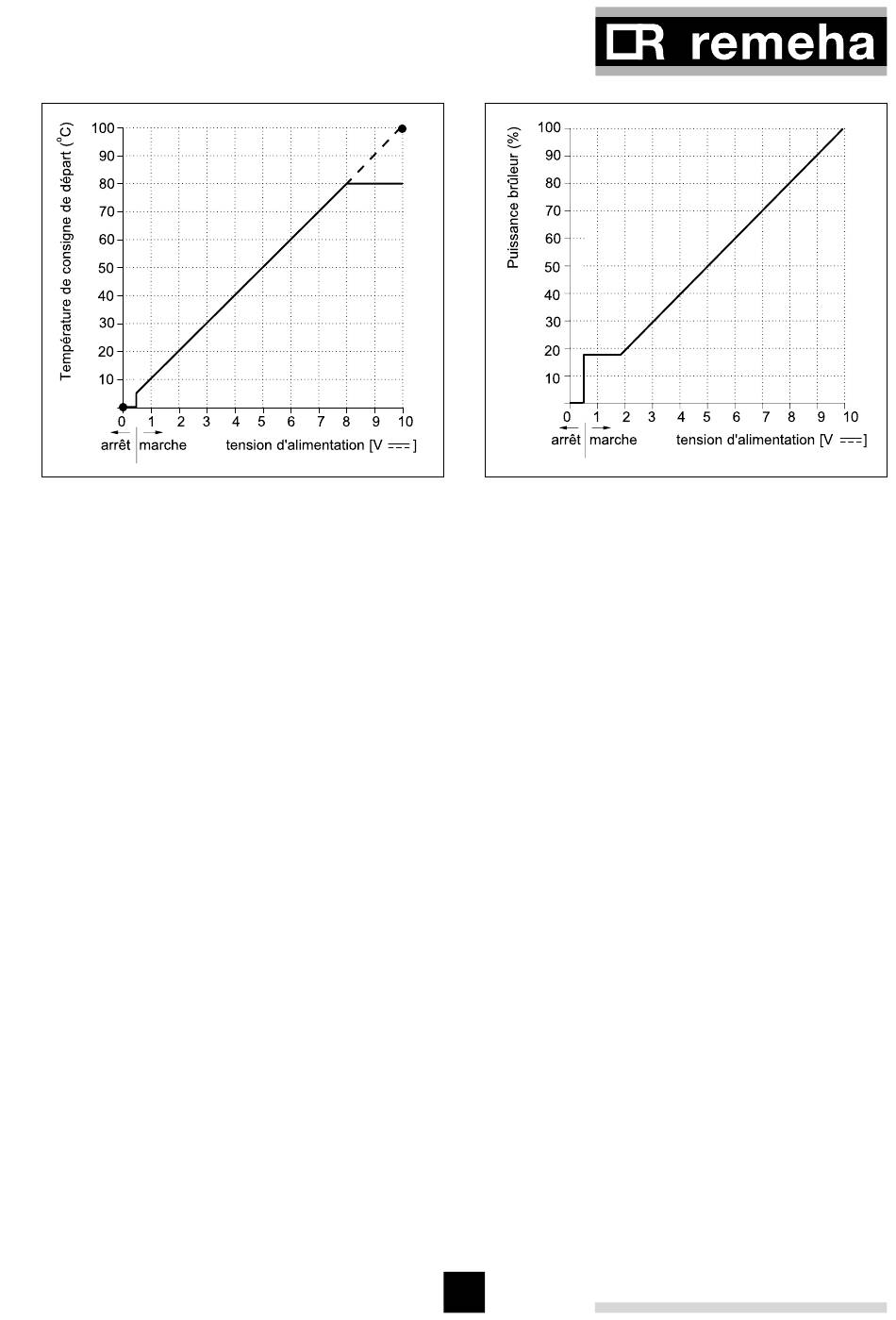

fig. 17 Graphique tension - température
fig. 18 Graphique tension - puissance
Régulation de la puissance (A = 5y)
Un signal 0 -10 V règle la puissance au brûleur entre la valeur minimale et maximale.
Pour la relation entre la tension d'entrée et la puissance: voir fig. 18.
8.4.4 Thermostat d'ambiance
La Remeha Quinta 85 est conçue pour pouvoir y brancher un thermostat d'ambiance.
Raccorder le thermostat d'ambiance aux bornes 3 et 4 du bornier. Ainsi, en fonction de
la température ambiante la chaudière pourra travailler en modulation sur la tempéra-
ture de départ réglée (thermostat en option).
8.4.5 Sonde extérieure
Le fonctionnement modulant est possible en utilisant une sonde extérieure
(fournie en option).
Ainsi, en fonction de la température extérieure la chaudière pourra moduler et régler la
température de départ suivant la pente de chauffe programmée, voir fig. 19. Dans ce
cas, il est nécessaire d'installer un pont entre les bornes 3 et 4 du bornier.
8.4.6 Sonde extérieure en combinaison avec un thermostat d'ambiance
Le fonctionnement modulant est possible en utilisant une sonde extérieure (fournie
en option) en combinaison avec un thermostat d'ambiance (fourni en option). Pour ce
faire, raccorder les fils de la sonde aux bornes no. 5 et 6 et les fils du thermostat aux
bornes no. 3 et 4 du bornier. Ainsi, suivant la température ambiante la chaudière pour-
ra moduler, et régler la température de départ en fonction de la température extérieure
(voir pente de chauffe, fig. 19).
