RACCORDEMENT ÉLECTRIQUE
4
Équipement nécessaire

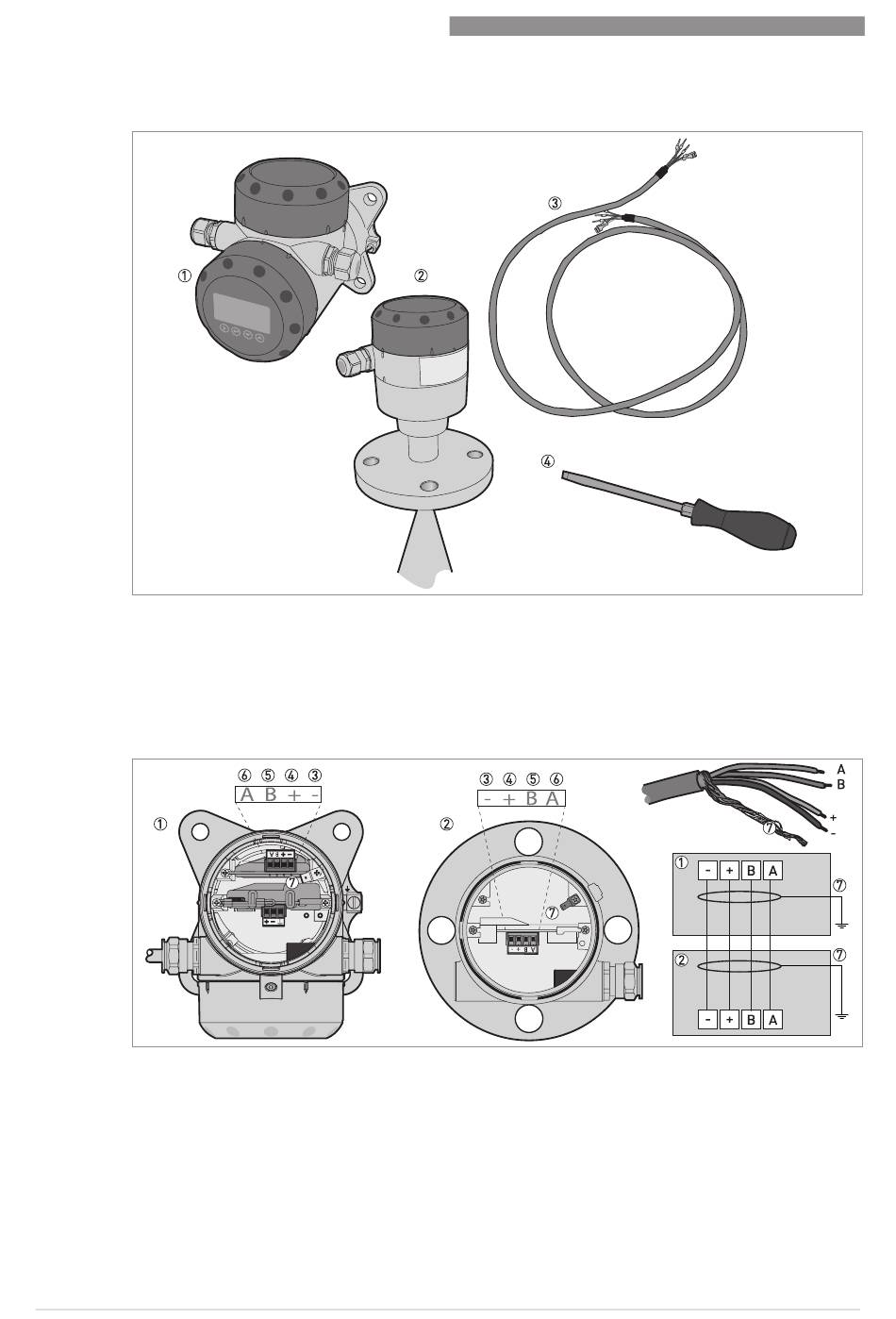

Figure 4-8: Équipement nécessaire à la préparation du câble signal
1 Convertisseur de mesure séparé
2 Boîtier d'antenne
3 Câble signal (fourni sur demande pour les appareils non Ex) – pour de plus amples informations, se référer à
ration d'un câble signal fourni par le client
4 Petit tournevis plat (non compris dans la fourniture)
Connexions entre le convertisseur séparé et le boîtier de l'antenne
Figure 4-9: Connexions entre le convertisseur séparé et le boîtier de l'antenne
1 Convertisseur de mesure séparé
2 Boîtier d'antenne
3 Alimentation : tension à la borne -
4 Alimentation : tension à la borne +
5 Câble signal B
6 Câble signal A
7 Fil de blindage (fixé aux connecteurs Faston dans le boîtier du convertisseur séparé et lle boîtier de l'antenne)
48
à la page 46
www.krohne.com
OPTIWAVE 5200 C/F
01/2014 - 4001905102 - HB OPTIWAVE 5200 R02 fr
Prépa-
