5
Indications sur le raccordement
5.1
Raccordement de l'appareil de contrôle au réseau élec-
trique (alimentation auxiliaire)
5.1.1
Installations avec prise à contacts de protection
Dans les installations avec prises à contacts de protection, rac-
cordez l'appareil au réseau 230 V ou 115 V (selon le modèle spé-
cifique au pays) à l'aide du câble de raccordement électrique
fourni. Branchez la fiche d'alimentation CEE à côté du section-
neur réseau dans la prise correspondante. De l'autre côté, bran-
chez le câble de raccordement électrique avec la fiche spécifique
au pays, côté réseau électrique, dans la prise à contacts de pro-
tection de l'installation.
!
Attention!
L'appareil ne doit être raccordé qu'à un réseau d'alimen-
tation de 230 V/240 V maximum, en conformité avec les
prescriptions de sécurité en vigueur (p. ex. CEI 60346,
VDE 0100) et protégé avec un courant nominal maximal
de 16 A.
La tension entre le conducteur extérieur L et le conducteur de
protection PE ne doit pas dépasser 264 V maximum !
5.1.2
Installations avec raccordement au courant triphasé
Lorsqu'il n'y a aucune prise électrique à contacts de protection
ou que seul, un raccordement avec courant triphasé est dispo-
nible, vous pouvez établir la connexion du conducteur externe, du
conducteur neutre et du conducteur de protection à l'aide d'un
coupleur. Ce dernier possède 3 conducteurs à raccordement fixe
et fait partie du jeu de câbles KS13 fourni en accessoire.
16
U
= 230 V
L – N
L1
N
PE
vert-jaune
L1
L2
L3
N
PE
vert-jaune
L1
L2
L3
N
vert-jaune
!

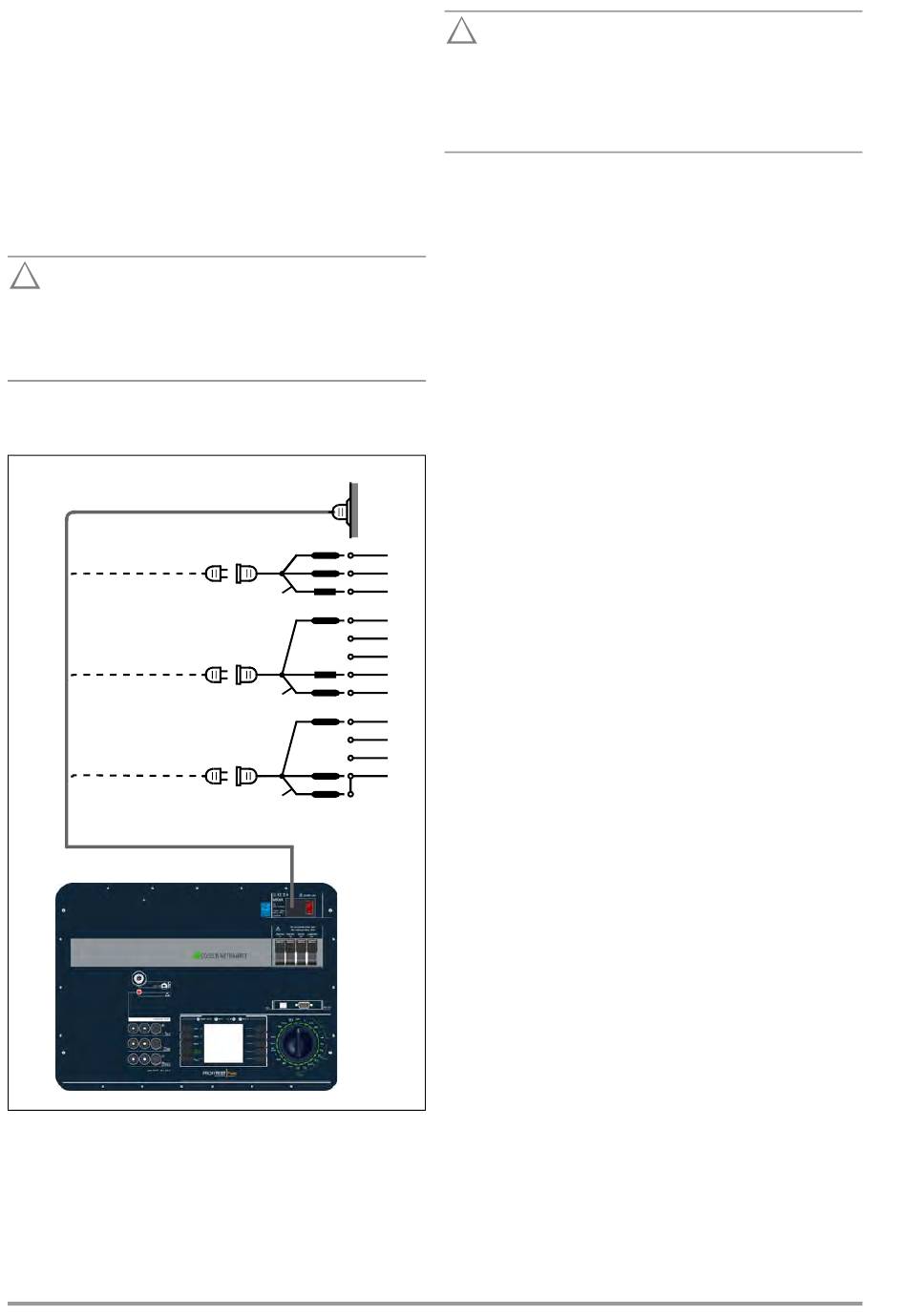

Attention!
Si un raccordement par le biais d'une prise électrique à
contacts de protection n'est pas possible : coupez tout
d'abord la tension réseau.
Connectez ensuite les arrivées du coupleur avec des
pinces crocodiles aux bornes d'alimentation réseau
comme le montre la figure.
