Mesures
Pré-oscillation

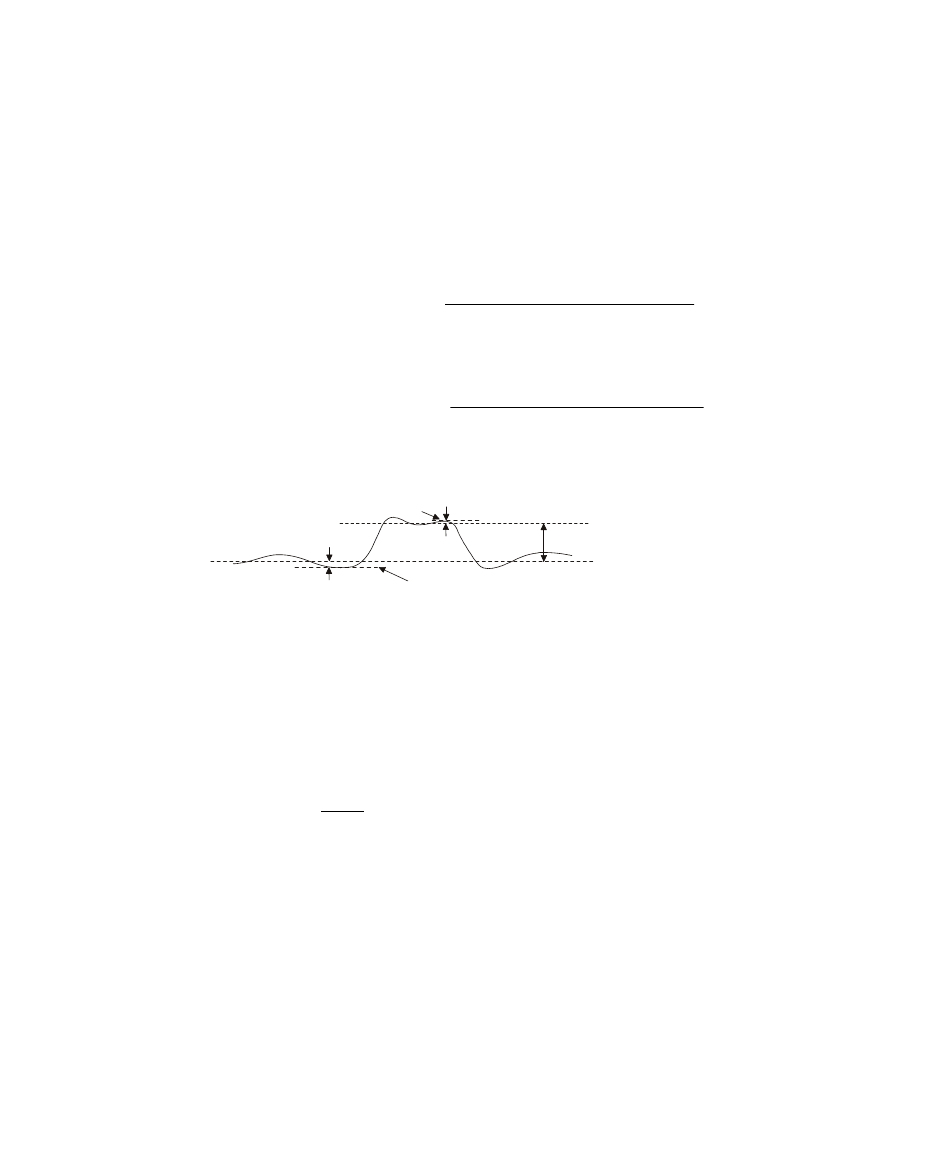

La pré- oscillation est la distorsion qui précède une transition de front
importante ; elle est exprimée en pourcentage de l'amplitude. Les
curseurs X indiquent le front du signal sur lequel porte la mesure (front
le plus proche du point de déclenchement).
Rising edge preshοot =
Falling edge preshοot = Base − D local Minimum
Moyenne
La moyenne est la somme des niveaux des échantillons du signal, divisée
par le nombre d'échantillons.
Average =
Où x
l'intervalle de mesure.
La variation d'intervalle de mesure plein écran mesure la valeur de tous
les points de données affichés.
La variation d'intervalle de mesure sur N Cycles mesure la valeur du
signal affiché sur un nombre entier de périodes. Si moins de trois fronts
sont présents, la mesure indique « Pas de front ».
Les curseurs X indiquent l'intervalle mesuré du signal.
274
Maximum local
Minimum local
Pré-oscillation
∑
x
i
n
= valeur au ième point mesuré, n = nombre de points dans
i
Oscilloscopes Agilent InfiniiVision série 4000 X Guide d'utilisation
local Maximum − D Top
Amplitude
Amplitude
Pré-oscillation
Sommet
Base
× 100
× 100
