Utilisation du HS-5

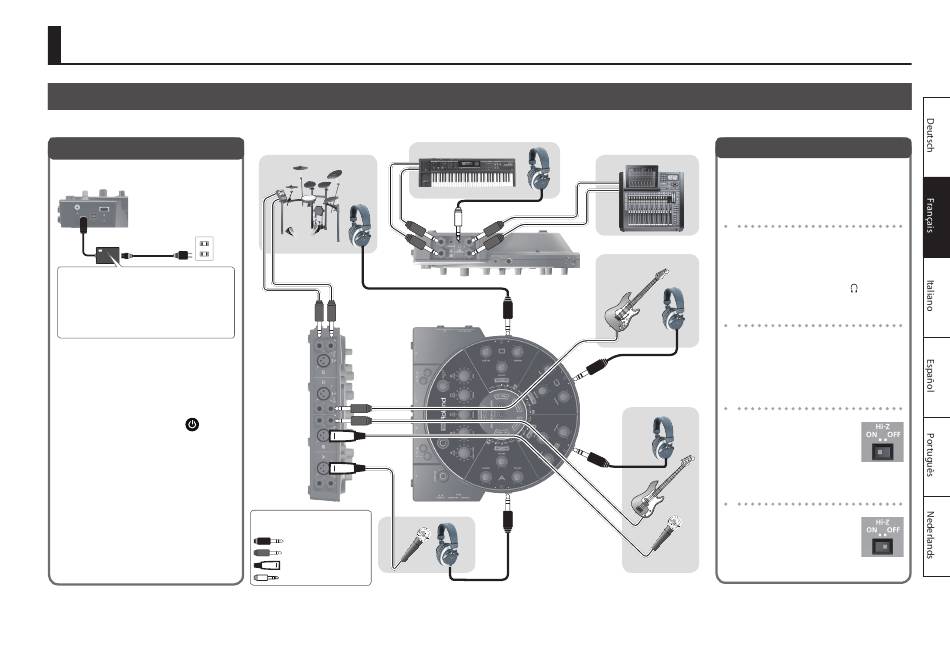

Branchements
Branchez le HS-5, l'adaptateur secteur, les microphones, les guitares et autres appareils comme montré dans les exemples de branchement.
Mise sous tension/hors tension
1 Branchez l'adaptateur secteur fourni à la
prise DC IN.
Placez l'adaptateur secteur de manière à ce que
le voyant (voir l'illustration) soit orienté vers le
haut et que le côté comportant des informations
textuelles soit orienté vers le bas. Le voyant
s'allume lorsque vous branchez l'adaptateur
secteur dans une prise secteur.
2 Assurez-vous que le volume de tous les
appareils connectés est réglé sur le niveau
minimum.
3 Branchez les microphones, guitares et
autres équipements que vous utilisez lors
de vos performances.
4 Maintenez enfoncé le bouton
pour
mettre le HS-5 sous tension.
5 Mettez sous tension les appareils
connectés.
* Cet appareil est équipé d'un circuit de
protection. Il faut un bref intervalle (quelques
secondes) après la mise sous tension de
l'appareil pour qu'il fonctionne normalement.
* Cet appareil s'éteint automatiquement
(fonction Auto Off ) en l'absence de connexion
USB et si 600 minutes se sont écoulées depuis
la dernière opération.
&« À propos de la fonction Auto Off » (p. 12)
Pour mettre l'appareil hors tension, éteignez
l'équipement selon l'ordre des étapes 5, 4 et 3.
* Pour éviter tout dysfonctionnement ou une panne de l'appareil, veillez à toujours baisser le volume et à éteindre tous les appareils avant de
procéder à des branchements.
* Une fois tous les équipements correctement branchés, veuillez suivre la procédure ci-dessus pour les mettre sous tension. Un ordre de mise sous
tension incorrect peut entraîner des dysfonctionnements ou une panne de l'appareil.
* Avant d'allumer ou d'éteindre l'appareil, veillez à toujours baisser le volume. Même si le volume est au minimum, il se peut que vous entendiez un
son lors de la mise sous tension/hors tension. Ce phénomène est toutefois normal et ne signale pas un dysfonctionnement.
Section E
Section D
Description des connecteurs
figurant sur les illustrations
Jack stéréo 6,35 mm
Jack 6,35 mm
XLR
Jack stéréo miniature
Section A
Section C
Section B
* Si vous utilisez des câbles de connexion munis de résistances, le niveau de volume des équipements connectés aux entrées (prises MIC, prise
guitare (L/MONO)/R, prises LINE IN L, R/STEREO) peut être faible. Si cela se produit, utilisez des câbles de connexion sans résistances.
* Un effet Larsen peut être audible selon la position des microphones par rapport aux haut-parleurs. Vous pouvez y remédier comme suit :
• En modifiant l'orientation du/des microphone(s).
• En éloignant le(s) microphone(s) des haut-parleurs.
Branchement de votre équipement
Vers PA
Les prises et les réglages dépendent des
instruments que vous utilisez. Reportez-vous
aux instructions suivantes et effectuez les
branchements corrects.
Branchement du casque
5 Les sections A–D sont équipées à la fois
de prises casque 6,35 mm et stéréo-
mini. Utilisez la prise adaptée au type de
connecteur de votre casque.
5 Pour la section E, vous pouvez brancher le
casque sur la prise stéréo-mini
section MAIN MIX OUT.
Branchement d'un microphone dynamique
1 Tournez le bouton de réglage du gain du
microphone vers la gauche sur le réglage
minimum.
2 Branchez votre microphone dynamique
sur la prise d'entrée du microphone.
Branchement d'une guitare
1 Au bas du HS-5, réglez le
commutateur [Hi-Z] sur
« ON ».
2 Branchez votre instrument à
la prise guitare (L/MONO).
Branchement d'une batterie électronique ou
d'un synthétiseur
1 Sur la base du HS-5, réglez
le commutateur [Hi-Z] sur
« OFF ».
2 Branchez votre instrument
à la prise guitare (L/MONO)
et la prise R.
• En baissant le volume.
dans la
3
