8.5.6 Vérifiez la profondeur de sonde
Le récepteur RD8000 affichera automatiquement la
profondeur de la sonde détectée pourvu qu'il soit
correctement orienté et positionné au-dessus de la
sonde. La boussole LCD utilisée comme guide, faites
pivoter le récepteur jusqu'à ce que la boussole indique
que la sonde se trouve en position Est/Ouest

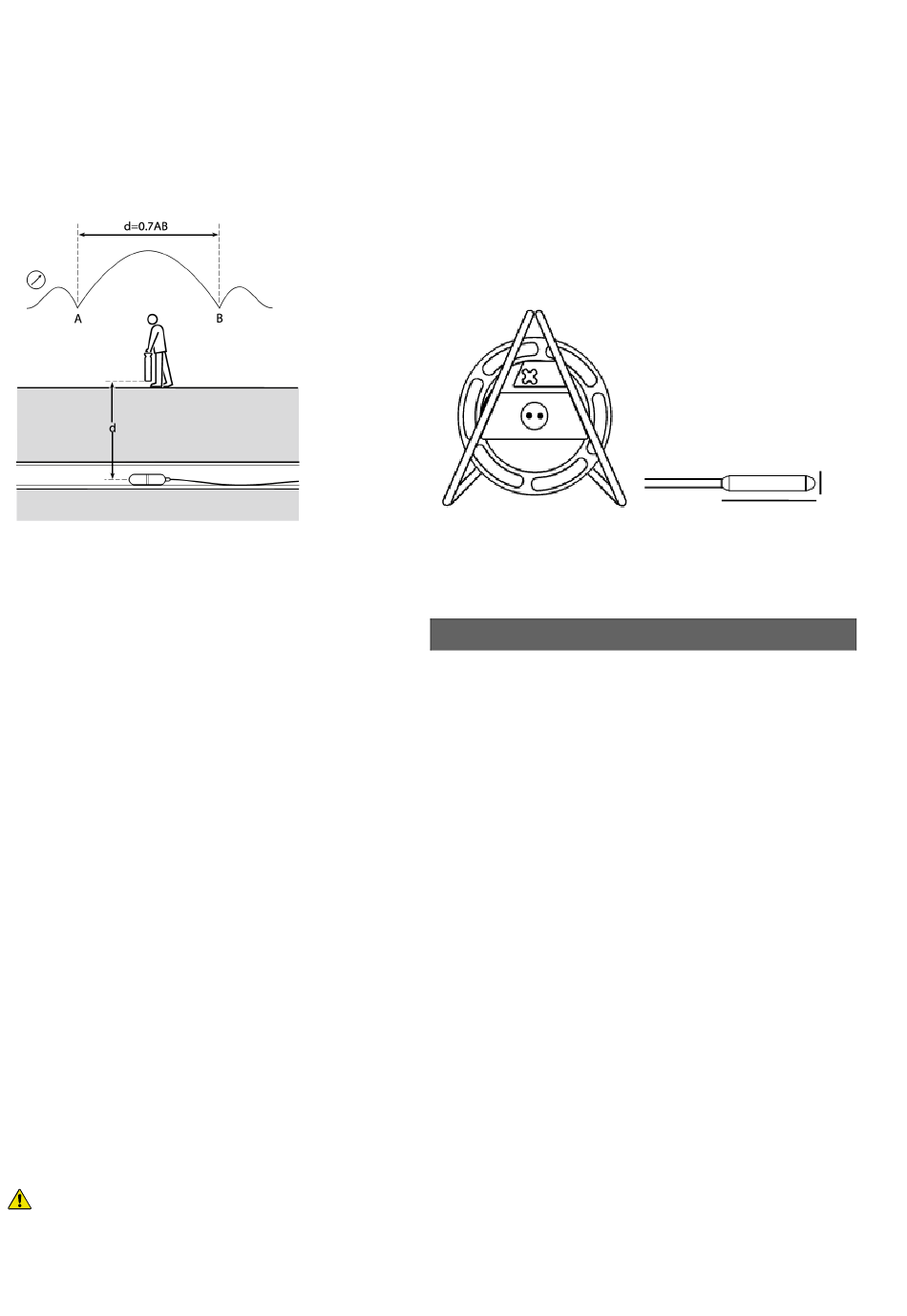

Illustration 8.8 : Calculer la profondeur de sonde
Méthode de calcul
Repérez la sonde. Déplacez le récepteur face à la
sonde et toujours avec la lame alignée sur cette
dernière, augmentez la sensibilité pour déterminer la
position de la valeur maxi du signal fantôme. Déplacez
le récepteur dans le sens de la sonde en veillant à ce
que la lame du récepteur soit toujours alignée avec la
sonde. Déterminez les positions nulles A et B (voir
Illustration 11.8). Mesurez la distance entre elles, puis
multipliez par 0,7 pour obtenir la mesure approximative
de de profondeur.
8.5.7 FlexiTrace
La FlexiTrace est un jonc en fibres de verre détectable
avec un revêtement plastique intégrant des
conducteurs. Il est utilisé pour localiser des réseaux non
métalliques de petit diamètre jusqu'à une profondeur de
3 mètres. La FlexiTrace peut être inséré dans un réseau
de 12 mm/0,5 pouce de diamètre interne avec un rayon
de courbure minimum de 250 mm. Aucune batterie
requise ; La FlexiTrace est alimenté par le générateur
RD8000.
La FlexiTrace présente une puissance nominale
maximum de 1 W. En cas d'utilisation de la FlexiTrace
avec un générateur Radiodetection Tx-5 ou Tx-10, la
limite de sortie doit être définie à 1 W dans le menu
MAX P et la limite de tension de sortie réglée sur LOW
dans le menu MAX V.
Aucun réglage n'est nécessaire pour le générateur Tx-1.
AVERTISSEMENT : Le non-respect des instructions du
Tx-5 ou Tx-10 ci-dessus peut entraîner l'échauffement de
l'extrémité de la FlexiTrace, entraînant un risque de
blessure corporelle et de dommage pour l'équipement.
La FlexiTrace peut être utilisé selon deux modes : Mode
Sonde ou mode Ligne. En mode Sonde, seule
l'extrémité de la FlexiTrace est alimentée alors qu'en
mode Ligne, toute sa longueur est alimentée.
Pour l'utilisation en mode sonde, raccordez les deux
cordons du générateur aux bornes de la FlexiTrace. Les
bornes de la FlexiTrace n'étant pas marquées d'un code
couleur, il n'y a pas d'ordre de raccordement Pour
utiliser la FlexiTrace en mode Ligne, raccordez le
cordon rouge du générateur à une des bornes de la
FlexiTrace et connectez le cordon noir du générateur
sur une terre appropriée.
Illustration 8.9 : FlexiTrace
8.6 Stéthoscopes
8.6.1 Dans quel cas utiliser une
antenne stéthoscope
Parfois, il peut s'avérer impossible de placer une pince
autour d'un câble à cause de l'encombrement ou de
l'inaccessibilité. Une antenne stéthoscope plutôt qu'une
pince devra être utilisée pour faire un repérage de
câbles.
8.6.2 Comment utiliser une antenne
stéthoscope
Branchez l'antenne stéthoscope dans la prise
accessoire du récepteur. Posez la tête concave de
l'antenne sur chaque câble les uns après les autres afin
de repérer la réponse maximal.
8.6.3 Types d'antenne stéthoscope
Antenne stéthoscope de grande taille
L'antenne stéthoscope de grande taille, raccordée dans
la prise accessoire du récepteur, sert au repérage de
câbles apparents dans les situations encombrées. Elle
sert en particulier à repérer des câbles de diamètres
importants sur des chemins de câbles ou il impossible
de positionner une pince. La tête concave de l'antenne
à l'extrémité du col de cygne flexible isolé est posée
contre le câble à repérer. En cas de conducteurs
multiples, l'antenne stéthoscope donnera la réponse la
plus forte sur le conducteur sur lequel le signal du
générateur a été appliqué.
40 mm
mm
40 mm
