entre les deux fréquences s'altérera, mais uniquement
sur de longues distances.

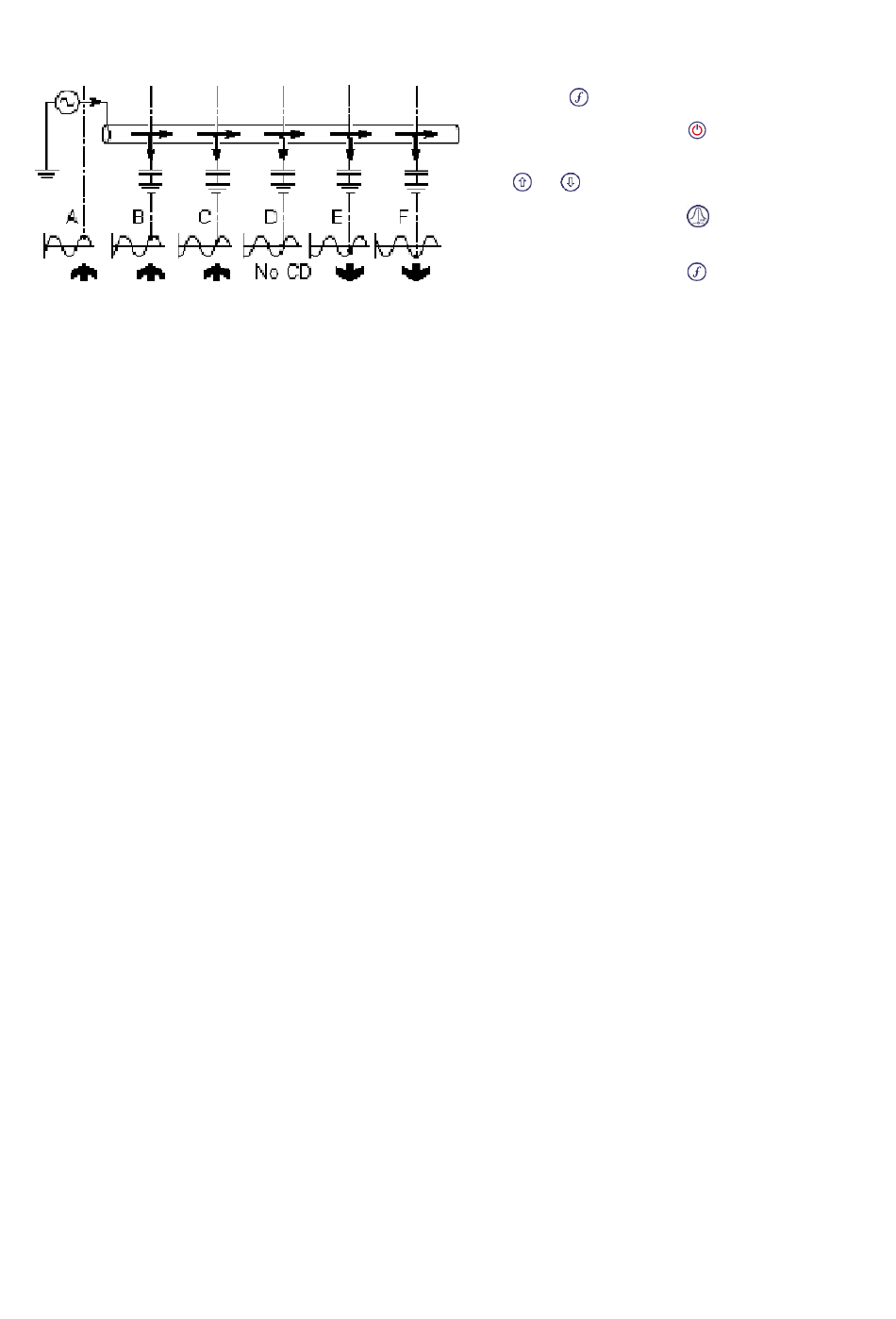

Illustration 13.2 : Réinitialisation CD
L'illustration 13.2 montre une ligne enterrée avec une
capacité significative à la masse. Elle montre le
déplacement de phase progressif qui intervient le long
du conducteur. Le schéma montre un point de référence
sur chaque forme d'onde. Tout d'abord, le point de
référence apparait en plein sur la réponse maxi d'un
demi-cycle positif (A). Progressivement, il se déplace
vers le point de coïncidence zéro (D) et termine sur la
réponse maxi d'un demi-cycle négatif (F). Le sens s'est
déplacé d'avant en arrière. Au point intermédiaire (D), le
flux de courant ne peut être déterminé. À ce stade, les
flèches CD du récepteur RD8000 clignoteront. Dans
l'exemple de l'illustration, en retournant à (C) qui est le
dernier point où un relevé CD a été réalisé, et en
effectuant une réinitialisation CD, la réponse en (C) sera
égale à celle de (A).
Dans la plupart des cas, le déplacement d'angle de
phase n'intervient pas avant plusieurs kilomètres du
générateur et dans certain cas, une pause CD peut être
requise tous les 20 kilomètres (14 miles).
10.2.2 Utiliser une pince CD ou un
stéthoscope
Lorsque vous utilisez un de ces accessoires, il est
important de réinitialiser (RESET) le sens du courant
(CD) à un point connu, près du générateur, avant
d'effectuer des mesures d'identification. Sur la pince
CD/CM comme sur le stéthoscope CD, une flèche
indique l'orientation de la pince ou de l'antenne
stéthoscope par rapport au générateur. Si la flèche ne
pointe pas en direction du générateur lors de la
réinitialisation CD, l'écran du récepteur affiche 000 et le
bar graph 100 %. Si la flèche pointe en direction du
générateur, l'écran du récepteur affiche 111 et il n'y a
aucun relevé du bar graph.
Référez-vous à la Section 10 pour plus d'informations
sur les pinces et antennes stéthoscopes.
10.2.3 Effectuer une réinitialisation
CD
Vous devez effectuer une réinitialisation CD chaque fois
que vous sélectionnez une fréquence CD. La
réinitialisation CD ne s'effectue qu'en mode CD.
Pour effectuer une réinitialisation CD :
1
Sélectionnez une fréquence CD à l'aide de la
touche
2
Appuyez sur la touche
3
Naviguez jusqu'au menu CDR à l'aide des touches
ou
4
Appuyez sur la touche
CDR
5
Appuyez sur la touche
quitter le menu principal
pour accéder au menu.
pour accéder au menu
pour réinitialiser le CD et
