REMARQUE : Il peut être nécessaire d'ajuster le niveau
de sensibilité en cours de repérage afin de maintenir le
bar-graph sur l'échelle.

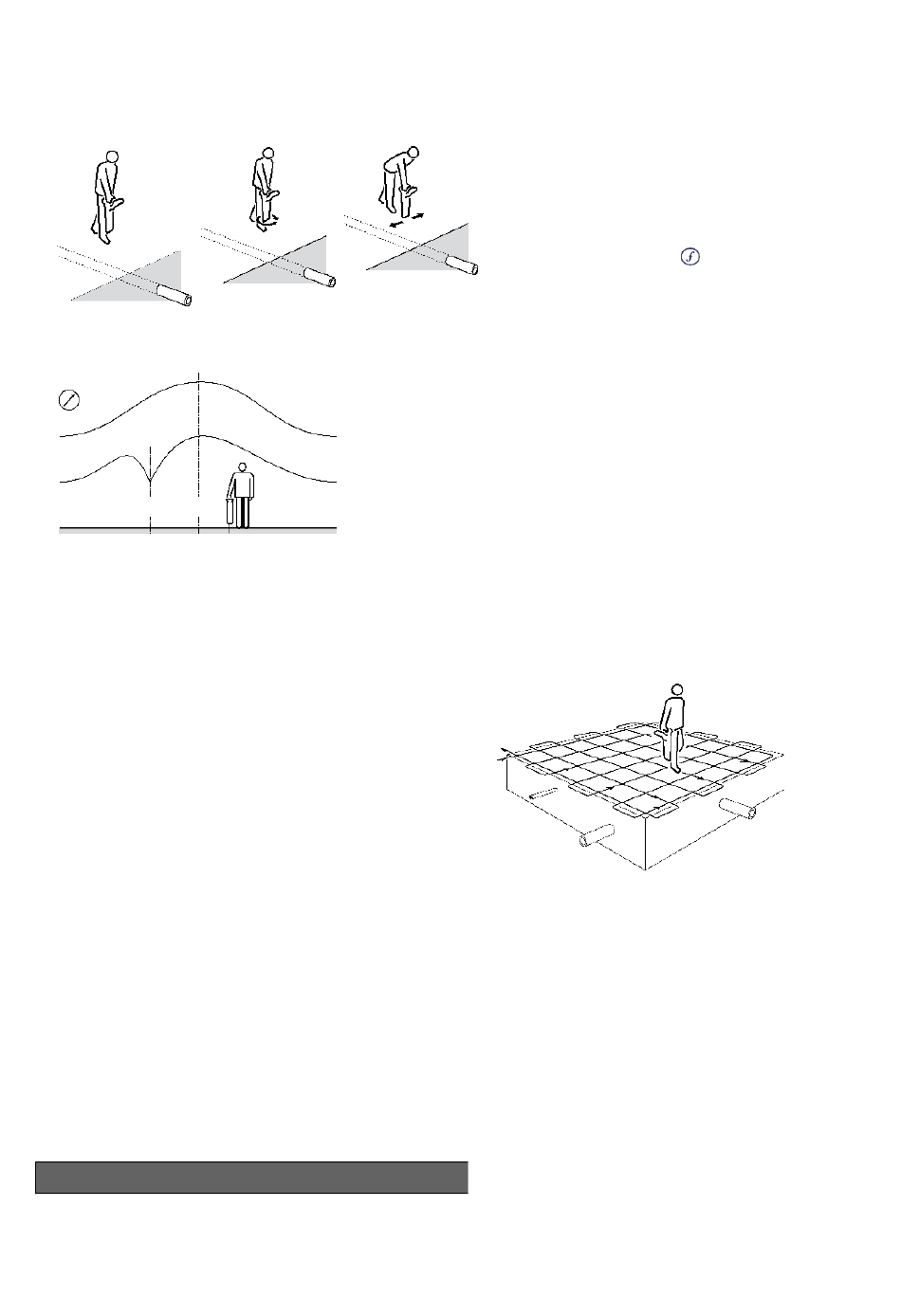

Illustration 4.2 : Repérage d'une ligne cible
Illustration 4.3 : Repérage avec Crête/Nul
1
La lame perpendiculaire à la ligne, effectuez des
balayages au-dessus de la ligne. Définissez le point
de réponse maximum.
2
Sans déplacer le récepteur, faites-le pivoter comme
s'il était sur un axe. Arrêtez-vous au niveau du point
de réponse maximum.
3
Maintenez le récepteur à la verticale, la lame placée
juste au-dessus du sol, et déplacez le récepteur
d'un côté à l'autre de la ligne. Arrêtez-vous au
niveau du point de réponse maximum.
4
L'extrémité de la lame à proximité du sol, répétez
les étapes 2 et 3.
5
Marquez la position et la direction de la ligne.
Répétez les étapes de la procédure pour augmenter la
précision du repérage.
Passez en mode réponse nulle et déplacez le détecteur
pour déterminer la position nulle. Si la position des
repérages crête et nul correspondent, on peut en
déduire que le repérage est précis. Le repérage est
imprécis si les marquages ne correspondent pas,
cependant les deux positions indiqueront une erreur du
même côté. La véritable position de la ligne sera proche
de la position de crête.
La ligne se situe à mi-distance du côté opposé de la
position de crête comme la distance entre les positions
de crête et nulle.
4.6 Balayage et recherche
Il existe de nombreuses techniques pour localiser des
lignes non identifiées sur une zone. L'utilisation de ces
techniques est particulièrement importante avant
d'effectuer des travaux de terrassement afin de
s'assurer que des réseaux enterrés ne seront pas
endommagées.
4.6.1 Balayage passif
Un balayage passif sert à localiser les signaux Power,
Radio, CATV ou CPS éventuellement émis par des
conducteurs enterrés.
Pour effectuer un balayage passif :
1
Appuyez sur la touche
fréquence passive que vous souhaitez détecter.
Vous pouvez choisir parmi les fréquences passives
suivantes :
Power
Radio
CATV
CPS
PASSIV : détecte simultanément les
signaux Power et Radio, quand ils sont
présents.
2
Réglez la sensibilité au maximum ; diminuez la
sensibilité pour maintenir la réponse du bar-graph
sur l'échelle.
3
Quadrillez la zone en recherche (Illustration 4.4) à
pas réguliers, et maintenez le récepteur avec sa
lame alignée dans la direction du déplacement et à
angles droits des réseaux à localiser
Illustration 4.4 : Balayage passif
Arrêtez-vous lorsque le détecteur émet une réponse
indiquant la présence d'une ligne. Repérez la ligne et
marquez sa position. Tracez la ligne hors de la zone de
travaux. Reprenez la recherche quadrillée de la zone.
Dans certaines zones, il peut y avoir une quantité
confuse de signaux 50/60 Hz. Soulevez le détecteur à
50 mm du sol et poursuivez le balayage.
Passez le détecteur en mode Radio si le détecteur est
muni de cette fonction. Augmentez la sensibilité au
maximum et répétez la procédure de recherche
quadrillée ci-dessus. Repérez, marquez et tracez les
lignes détectées.
Dans la plupart des zones, le mode radio détectera les
lignes qui n'émettent pas de signaux de puissance 50
Hz / 60 Hz. Toujours faire une recherche quadrilléeen
mode Power et Radio.
