8
L'écran affichera l'icône d'une connexion à une
pince.
Le réseau doit être mise à la terre (masse) de chaque
côté de la pince pour que le signal puisse circuler.
Mettez le réseau à la terre si nécessaire. Un câble isolé
peut être tracé même s'il n'a aucune connexion réelle à
la terre. Il faut qu'une longueur raisonnable du réseau
soit enterrée d'un des deux côtés de la pince pour
fournir un couplage capacitif à la terre (sol).
REMARQUE : Il n'est pas nécessaire d'effectuer une
liaison à la terre du générateur lorsque vous utilisez la
pince.
8.4.2 Pinces émettrices disponibles
Bien que les pinces émettrices et réceptrices se
ressemblent, elles sont dotées de bobinages internes
différents. Afin d'éviter de connecter la mauvaise pince,
les pinces émettrices et réceptrices sont dotées de
prises différentes.
Pince émettrice standard
La pince standard permet d'appliquer le signal du
générateur de façon très sélective et efficace sur un
câble de 100 mm (4") de diamètre maximum avec des
fréquences comprises entre 8 kHz et 200 kHz.
Les pinces standard et les pinces de petits diamètres
sont équipées d'un double ressort pour une bonne
efficacité.
Petite pince émettrice
La pince émettrice de petit diamètre sert à appliquer
des signaux de 8 kHz à 200 kHz sur un câble dans une
zone à accès réduit. La pince est adaptée aux câbles
de 50 mm de diamètre maximum.

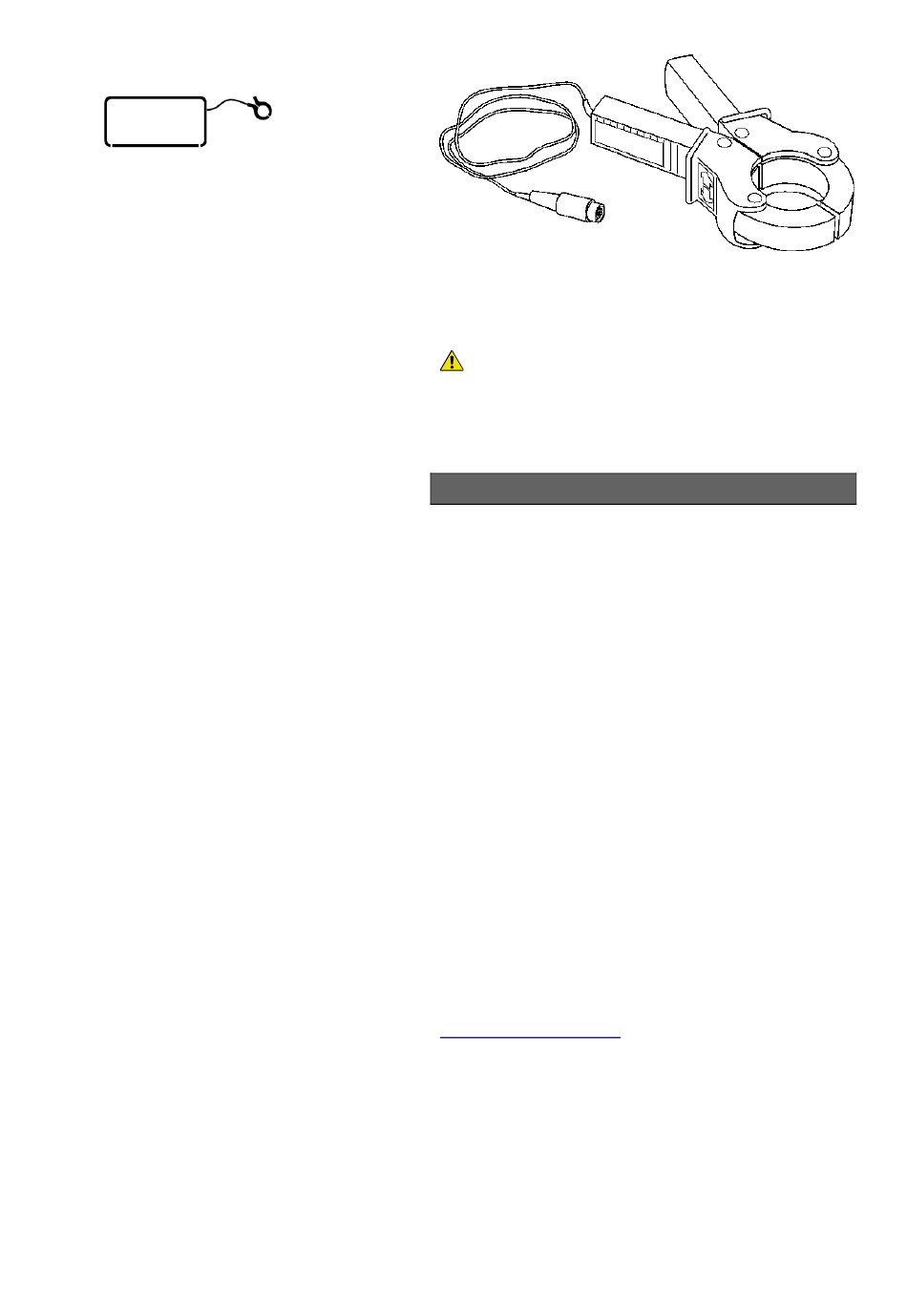

Pince CD (Sens du courant) et CM (Mesure du
courant)
La pince CD/CM se branche dans la prise accessoires
du générateur et permet d'appliquer des signaux CD et
CM sur des câbles précis.
AVERTISSEMENT ! Le générateur doit être raccordé
sur des réseaux sous tension uniquement avec des
accessoires appropriés tels qu'un connecteur de prise
domestique ou avec un connecteur de câble sous tension.
8.5 Sondes
8.5.1 Qu'est-ce qu'une sonde
Une sonde est un générateur autonome alimenté par
une pile utilisé pour tracer des fourreaux, canalisations
d'eaux usées, pluvial et drains et pour permettre de
localiser des obstructions ou affaissements. La sonde
peut être fixée sur un jonc de poussé flexible pour être
inséré et poussé dans le réseau à localiser. Les sondes
de petits diamètres peuvent être fixées sur des
équipements d'hydro curage. Un récepteur
Radiodetection adapté peut être alors utilisé pour
localiser la sonde.
8.5.2 Choisir une sonde adaptée
Radiodetection propose un large éventail de sondes
adaptées à la plupart des applications : Allant de la
sonde S6 ultra-compacte 33 kHz de ¼" / 6,4 mm de
diamètre qui avec une profondeur de localisation de 6,6
pieds / 2 m pour localiser des micro-gaines ou autres
conduites non métalliques de petit diamètre, à la Super
Sonde 33 kHz, qui avec une profondeur de localisation
de 49,2 pieds / 15 m pour localiser des conduites à des
profondeurs importantes.
Consultez le catalogue des accessoires pour une
localisation précise ou sur notre site internet
www.radiodetection.com
de l'ensemble des sondes assorties de leurs
spécifications techniques.
Vérifiez que la sonde est d'une puissance suffisante
pour l'application et que sa taille soit suffisante d'une
robustesse qui corresponde à son application. Assurez-
vous que la fréquence de la sonde corresponde à la
fréquence du récepteur ; il ne détectera pas la sonde à
moins que les fréquences soient identiques. Sur les
sondes sont marquées la fréquence d'émission.
Assurez-vous que le moyen de poussée de la sonde est
et trouvez une liste exhaustive
