Les hyperboles sont plus visibles lorsque le radar passe au-dessus des réseaux souterrains de
manière perpendiculaire ou à un angle de 90°. La position réelle de l'objet se trouve au sommet
de l'hyperbole.
7.3 Calcul de la profondeur
Le radar de sol enregistre le temps que met une onde pour atteindre le réseau et revenir ; il
ne mesure pas directement la profondeur de l'objet. La profondeur du réseau se calcule par
rapport à la vélocité de l'onde pour atteindre l'objet et revenir.
Pour calculer la profondeur :
D est la profondeur
V est la vitesse de propagation
T est le temps. Temps d'impulsion
RD1100 Manuel d'utilisation
Notions relatives au radar de sol

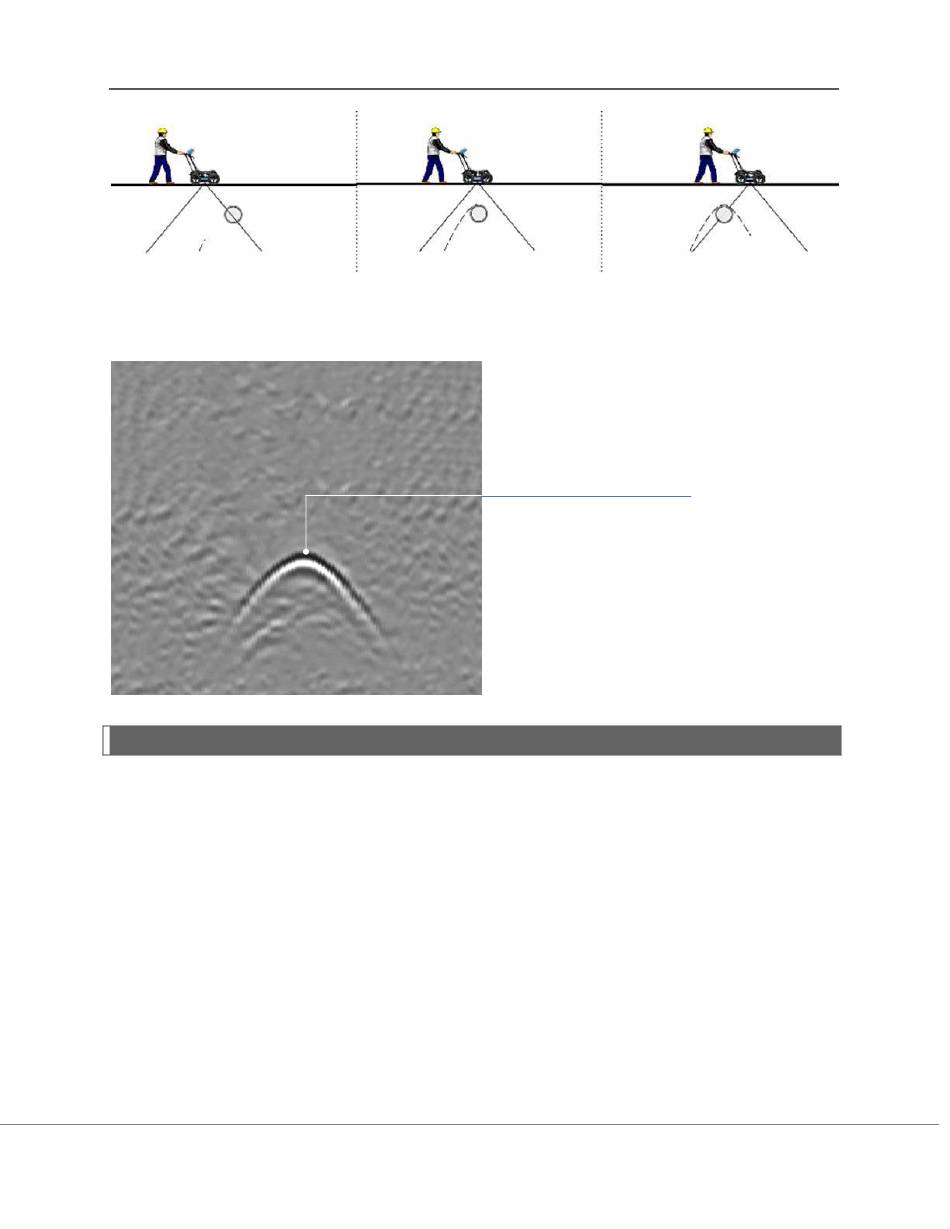

Le sommet de l'hyperbole
indique la position de l'objet
�� = �� �� ��/2
28
© Radiodetection 2016
