Section 4 - Détecter des câbles et canalisations
Cette section présente les principes et techniques de détection des câbles et canalisations enterrées avec
l'ensemble RD8000. Pour plus d'informations sur la théorie de localisation de câbles et canalisations, référez-vous
à ABC & XYZ of locating buried pipes and cables (ABC et XYZ pour localiser les câbles et canalisations enterrés),
téléchargeable sur
www.radiodetection.com
4.1 Fréquences
Le détecteur de marqueur RD8000 prend en charge
une plage de fréquences actives et passives.
Pour une liste exhaustive des fréquences prises en
charge, référez-vous au tableau de l'Annexe 13.XXX.
4.1.1 Fréquences passives
La détection de fréquences passives s'appuie sur les
signaux qui peuvent être présents dans les conducteurs
métalliques enterrés. Le détecteur de marqueur
RD8000 prend en charge quatre types de fréquences
passives : Les signaux Power, Radio, CPS et CATV.
Vous pouvez détecter ces fréquences sans utiliser de
générateur si elles sont présentes sur les réseaux que
vous cherchez.
4.1.2 Fréquences actives
Les fréquences actives sont appliquées sur un
conducteur enterré via le générateur. Trois méthodes
permettent d'appliquer le signal du générateur. :

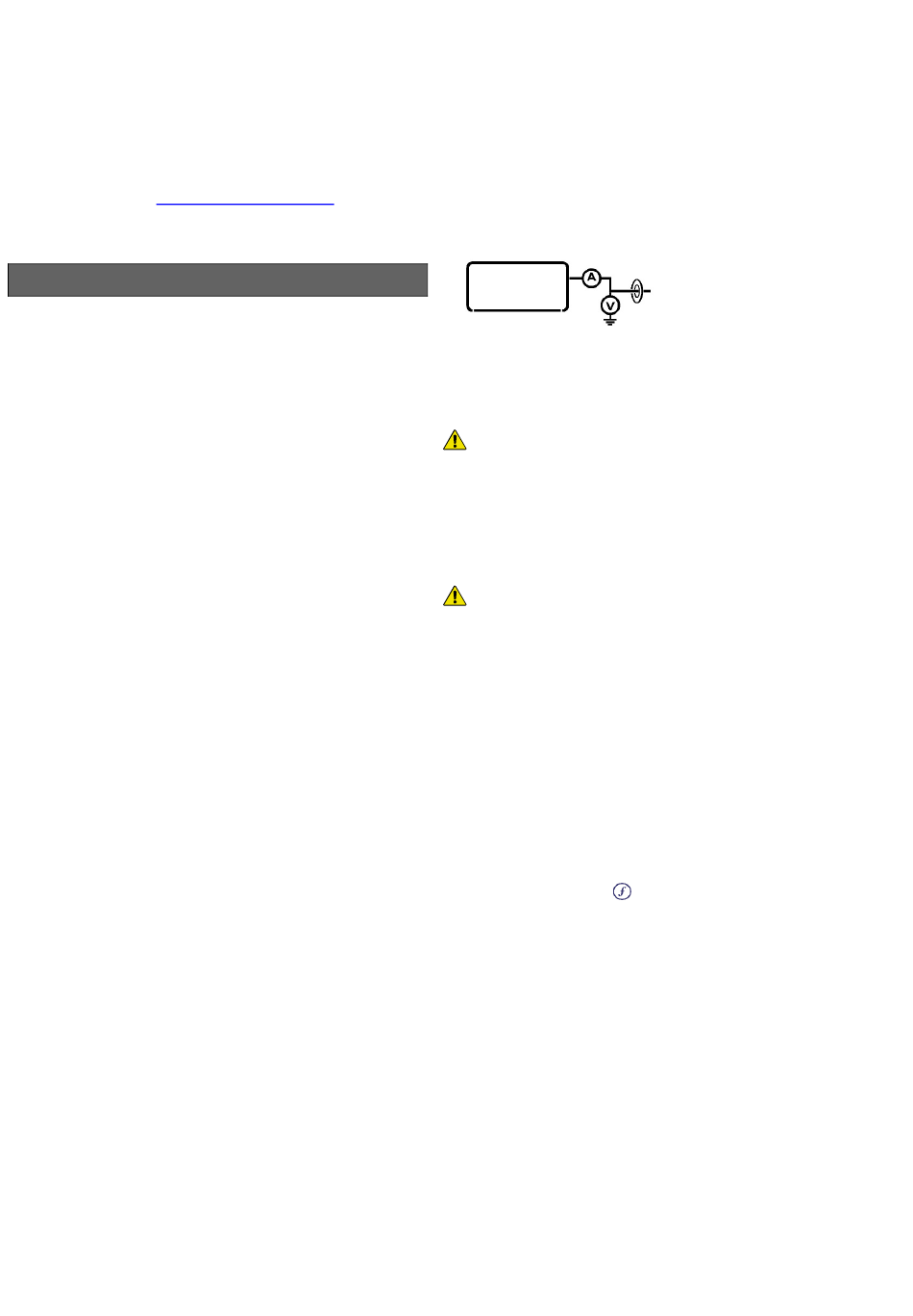

Raccordement direct
En raccordement direct, vous connectez la sortie du
générateur directement à l'installation. Le générateur
permettra d'envoyer un signal qui sera détectable par le
récepteur. Il s'agit de la méthode à privilégier pour
appliquer le signal du générateur à une installation qui
permet d'envoyer un signal plus puissant sur le réseau,
ce qui peut accroître la distance de détection.
Pour se brancher directement sur un réseau conducteur
hors tension :
1
Éteignez le générateur
2
Branchez le câble de raccordement direct dans la
prise accessoire du générateur
3
Branchez le cordon de raccordement rouge sur le
réseau en veillant à ce que la zone de
raccordement soit propre et qu'une bonne
connexion soit réalisée
4
Branchez le cordon de raccordement noir à la terre
par l'intermédiaire d'un piquet de terre ou autres
point de contact avec la terre le plus loin possible et
à 90° du réseau à localiser.
5
L'écran affichera l'icône de raccordement direct.
Pour plus d'informations sur les pinces émettrices et
autres accessoires de raccordement direct, référez-
vous à la Section 10.
AVERTISSEMENT ! Le raccordement direct sur des
conducteurs sous tension présente un DANGER DE
MORT. Les raccordements directs sur des conducteurs
sous tension doivent être effectués uniquement par des
agents qualifiés utilisant les accessoires appropriés qui
autorisent les raccordements sur des lignes sous tension.
AVERTISSEMENT ! Le générateur peut produire des
tensions potentiellement dangereuses. Faites preuve de
précautions lorsque vous manipulez les pinces de
raccordement et piquet de terre, informez les autres
techniciens travaillant sur la ligne afin de prévenir tout
contacts accidentel.
Induction
Dans ce mode de fonctionnement, le générateur est
placé sur le sol au-dessus ou à proximité de la zone de
traçage. Si un cordon de raccordement direct n'est pas
branché au générateur, il passera automatiquement en
mode induction. Dans ce mode, seules les fréquences
applicables au mode induction seront accessibles en
appuyant sur la touche
Une fois activé, le générateur émettra le signal sans
aucune distinction à tous les conducteurs enterrés à
proximité.
Veuillez noter que ces signaux seront également
présents autour du générateur. Il est recommandé de
maintenir une distance d'au moins 10 m entre le
générateur et le récepteur – il est possible que cette
distance doive être augmentée, en particulier lors de
relevés de mesures de profondeur.
Pince
La pince émettrice en option peut être raccordée au
générateur et positionnée autour d'un câble ou d'une conduite
afin d'appliquer le signal du générateur. Cette méthode
d'injection du signal du générateur est particulièrement utile
sur les câbles isolés sous tension et supprime la contrainte de
déconnection de l'alimentation du câble. Les pinces sont
disponibles jusqu'à 8,5" / 215 mm de diamètre.
