Boussole.
Flèches droite et gauche.
Pour sélectionner le mode Nul :
1
Appuyez sur la touche
mode Nul
s'affiche à l'écran
Le mode Nul apporte une réponse minimum lorsque le
récepteur est directement au-dessus de la ligne. La
réponse nulle peut s'avérer plus simple à utiliser que la
réponse crête mais est plus sensible aux interférences
et ne doit pas être utilisée pour la localisation, sauf en
zones exemptes d'interférence (Cf. 7.1.4 Mode
Crête/Nul combiné). .
4.2.4 Mode Crête/Nul
Le mode Crête/Nul vous apporte simultanément les
avantages associés à ces modes.
Servez-vous des flèches proportionnelles pour placer le
détecteur au-dessus du point NULL Si la réponse de
Crête n'est pas au maximum alors cela met en évidence
un champ de perturbation. Si la réponse de Crête est à
son niveau maximum sur la position du point NULL
alors il n'y a aucune perturbation, ou une perturbation
très limitée. À ce stade, le mode crête peut être
sélectionné pour obtenir les informations de profondeur
et de courant.
En mode Crête/Nul, les indicateurs suivant s'affichent à
l'écran :
Flèches droite et gauche proportionnelles
Force du signal
Boussole
Courant
Profondeur
Pour sélectionner le mode Crête/Nul :
1
Appuyez sur la touche
mode Crête/Nul
s'affiche à l'écran
4.2.5 Mode Orientation (Guidance)
Le mode Orientation (Guidance) offre une bonne
performance sur les champs de perturbation et présente
trois indicateurs permettant d'orienter l'utilisateur vers la
ligne cible. Les Flèches proportionnelles gauche et
droite se raccourcissent au fur et à mesure que le
détecteur se rapproche de la cible, et l'indicateur de
position cible se déplacera vers sa position centrale. Le
relevé de Force du signal atteindra sa valeur maximale
lorsque le détecteur sera positionné au-dessus de la
cible.
Tout écart de ces trois indicateurs indiquant la position
cible dans la même direction pourrait signaler la
présence d'un champ de perturbation.
jusqu'à ce que l'icône du
jusqu'à ce que l'icône du
REMARQUE : Les valeurs de profondeur et de courant
s'afficheront automatiquement, bien que ces valeurs ne
seront précises que lorsque le détecteur sera
immédiatement au-dessus de la ligne cible et
correctement orienté.
En mode Orientation, les indicateurs suivants s'affichent
:
Flèches proportionnelles gauche et
droite.
Indicateur de position cible
Force du signal.
Boussole.
Courant
Profondeur
Pour sélectionner le mode Orientation :
1
Appuyez sur la touche
mode Orientation
4.3 Boussole
La boussole de l'écran LCD fournit une indication
visuelle de la direction du câble, de la conduite ou d'une
sonde. La boussole est accessible pour toutes les
fréquences hormis Power, Radio et Passive.
4.4 Traçage
Le traçage de la ligne peut être accéléré en passant le
récepteur en mode Nul.
Déplacez le récepteur de gauche à droite tout en
marchant le long du trajet de ligne afin d'observer la
valeur nulle directement au-dessus de la ligne et la
réponse maximum de chaque côté de la ligne. Tout en
déplaçant le détecteur sur la ligne, les flèches gauche et
droite (accompagnées d'un signal sonore) indiqueront si
la ligne cible se situe à gauche ou à droite du récepteur.
Régulièrement, passez en mode crête, localisez la ligne
cible, et vérifiez sa position exacte.
4.5 Repérage précis
La localisation précise d'une ligne cible doit être faite en
mode crête et définit la position d'un réseau après son
repérage approximatif Commencez avec une puissance
de sortie moyenne du générateur, une fréquence
moyenne du générateur et du récepteur et utilisez le
mode crête.
Définissez la sensibilité du récepteur à 50 % environ.
jusqu'à ce que l'icône du
s'affiche à l'écran

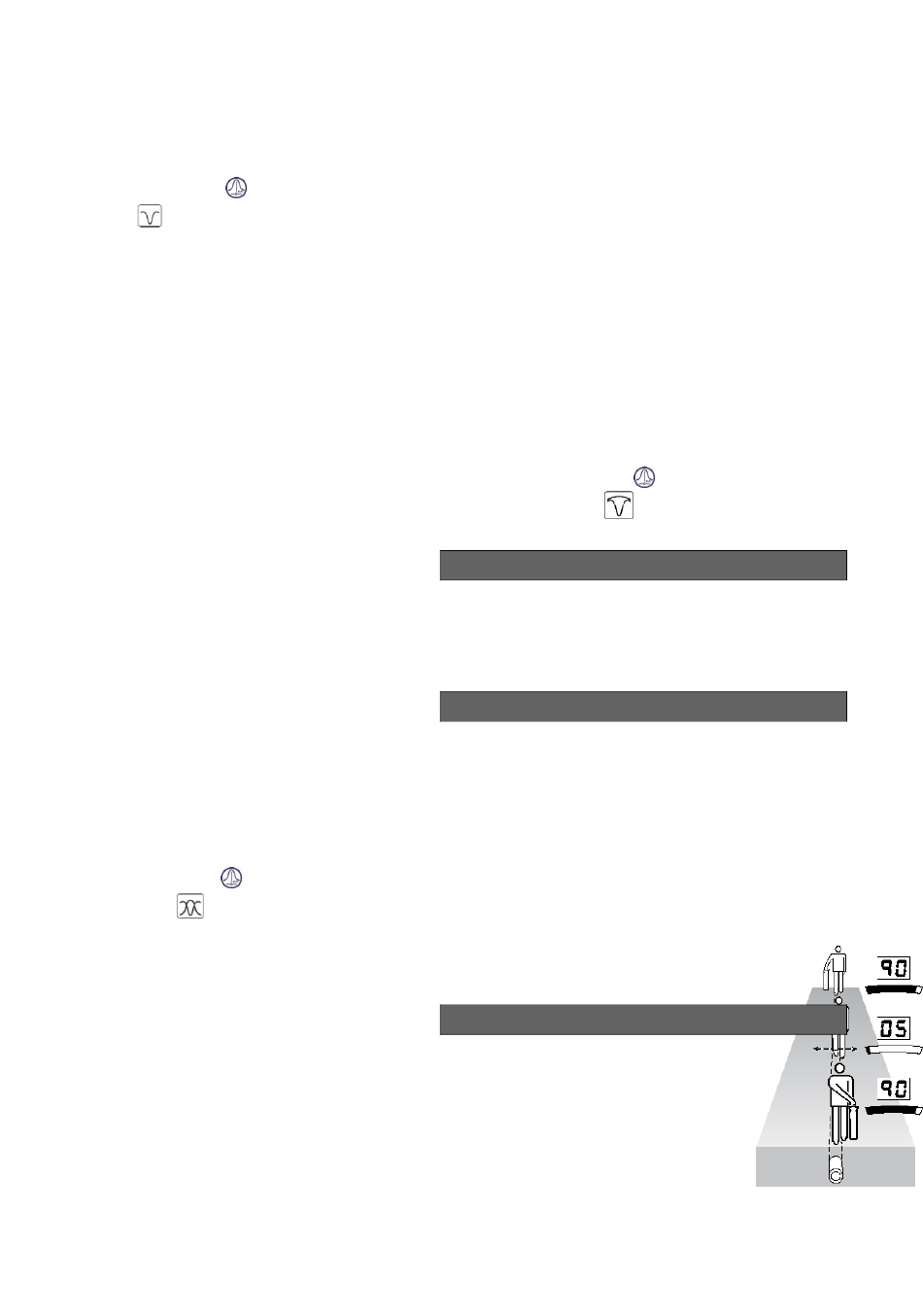

Illustration 4.1 : Traçage
de ligne
