6.3 Mesures de courant
6.3.1 Identification à l'aide des
mesures de courant
Mesurer la valeur du courant sur une ligne aide à
confirmer l'identité du réseau et peut fournir des
informations relatives à l'état de l'isolation d'un câble ou
du revêtement d'une conduite.
6.3.2 À propos des mesures de
courant
Le générateur applique un signal ou courant sur une
ligne cible. Le courant diminue en fonction de la
distance avec le générateur. Cette diminution dépend
du type de réseau et du type de sol. Indépendamment
du type de ligne et de la fréquence utilisée, la diminution
du courant doit être régulière sans aucune chute ou
modification soudaines. Toute modification soudaine ou
brutale du courant indique que la ligne ou son état a
changé.

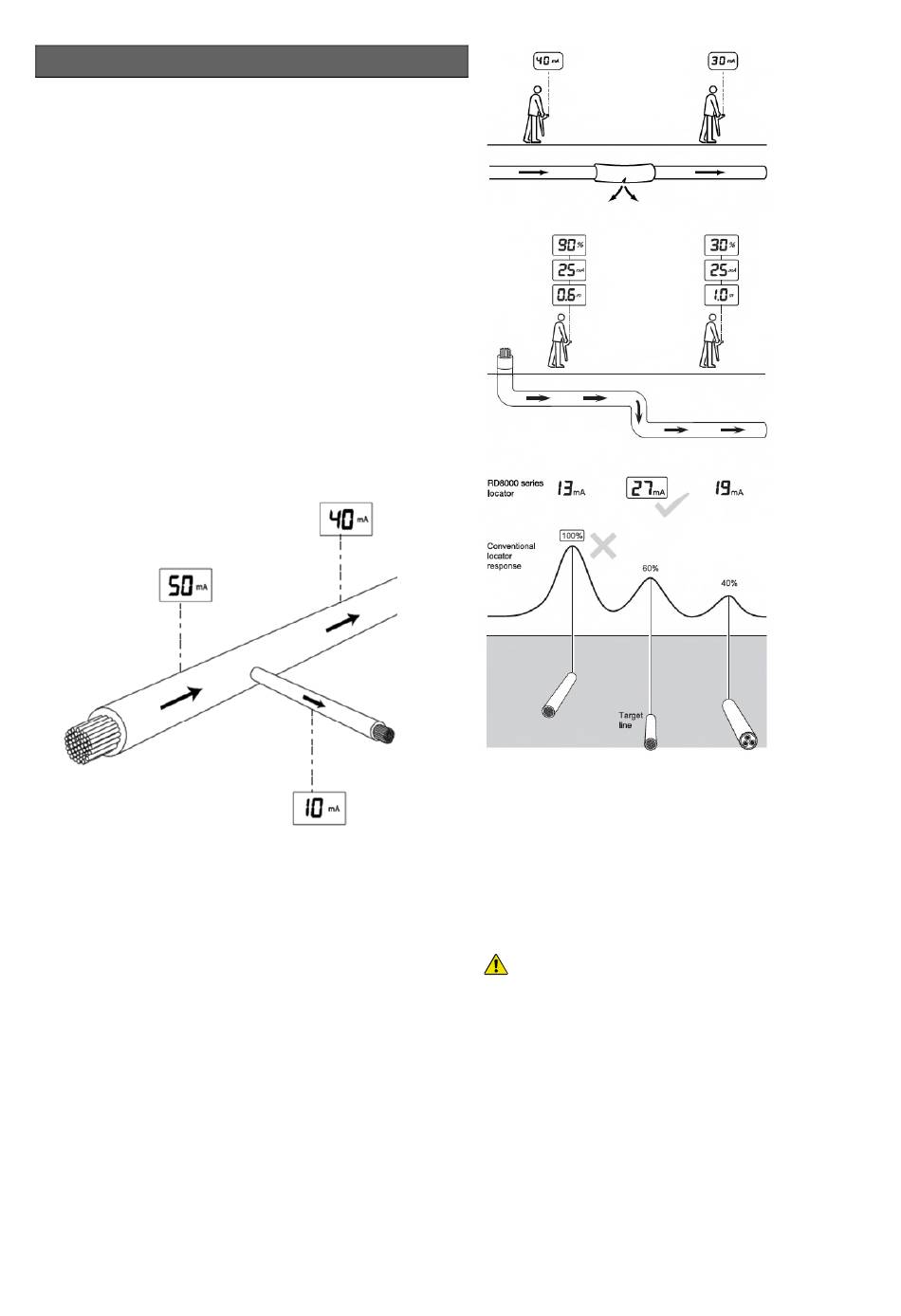

Illustration 6.3 Relevés de courant
Dans les zones encombrées, où se trouvent plusieurs
réseaux, le récepteur peut parfois détecter un signal
plus fort émis par une ligne adjacente dont le signal
s'est couplé ou partage une base commune ou du fait
de sa proximité avec la surface. Bien que la mesure du
courant compense la profondeur, la réponse sera plus
faible au vu de l'augmentation de la profondeur.
La ligne avec la mesure de courant la plus élevée,
plutôt que la ligne donnant la réponse la plus forte, est
la ligne cible sur laquelle le générateur a été connecté.
Mesurer le courant fournit des informations utiles sur la
position des coudes et intersections. La mesure du
courant après un T indiquera la ligne principale utilisant
le plus de courant du fait de sa longueur plus
importante.
Illustrations 6.4 – 6.6 Relever des mesures de courant
6.3.3 Appliquer un signal du
générateur
Le signal du générateur peut être injecté par
raccordement, avec l'utilisation d'une pince d'induction
ou induit sur la ligne cible de la même manière que le
signal de traçage de ligne est appliqué.
AVERTISSEMENT ! Le raccordement direct sur des
conducteurs sous tension présente un DANGER DE
MORT. le raccordement direct à des conducteurs sous
tension doit être effectué uniquement par des agents
qualifiés utilisant les accessoires appropriés qui autorisent
les raccordements aux lignes sous tension.
Mesures du courant de signal
Repérez la ligne et confirmez la précision de sa position
en modes crête et nul. Vérifiez que le récepteur se situe
bien au-dessus de la ligne, la lame à angles droits par
rapport à cette dernière.
Le récepteur estimera et affichera automatiquement la
profondeur à l'écran.
