dans une nappe. La pince standard est adaptée aux
câbles de 100 mm (4") de diamètre maximum.
Petite pince
La petite pince a la même fonction que la pince
standard mais est utilisée en situations exiguës où il n'y
a pas assez d'espace pour la pince standard.
La petite pince est adaptée aux câbles de 50 mm (2")
de diamètre maximum.
Pince CD (Sens du courant) et CM (Mesure du
courant)
La pince CD/CM se branche dans la prise
accessoires du récepteur et permet d'effectuer
des mesures CD et CM sur des câbles
individuels.
Cet accessoire sert à repérer un câble particulier
parmi d'autres câbles ou à proximité immédiate
d'autres câbles. La combinaison du sens du
courant et de sa mesure est extrêmement utile
pour un repérage précis.
8.4 Pinces émettrice
(générateur)
La pince émettrice se place autour d'une
conduite ou d'un câble et peu permettre
d'injecter en toute sécurité un signal sur un câble isolé
sous tension sans interrompre ou déconnecter
l'alimentation. La pince applique un signal très distinct
sur une ligne cible tout en réduisant l'induction sur les
autres réseaux. Une pince peut parfois s'avérer une
méthode plus efficace pour appliquer le signal que le
raccordement direct.
La ligne cible véhiculera le signal le plus fort. Les autres
lignes véhiculeront un signal de retour plus faible. Si la
configuration du réseau se compose de seulement deux
conducteurs, ils pourront porter des signaux
équivalents.
AVERTISSEMENT ! Ne positionnez pas de pinces
autour de conducteurs sous tension non isolés
AVERTISSEMENT ! Avant de positionner ou de retirer
la pince autour d'un câble électrique assurez-vous à tout
moment que la pince est bien connectée au générateur.
La pince peut vibrer si elle est placée autour d'un câble
électrique ayant une intensité de courant importante.
Cela est normal et n'endommage pas l'équipement.
8.4.1 Connecter la pince
6
Branchez la pince dans la prise de sortie du
générateur.
7
Placez la pince autour de la conduite ou du câble et
assurez-vous que les mâchoires sont bien fermées.
Allumez le générateur.

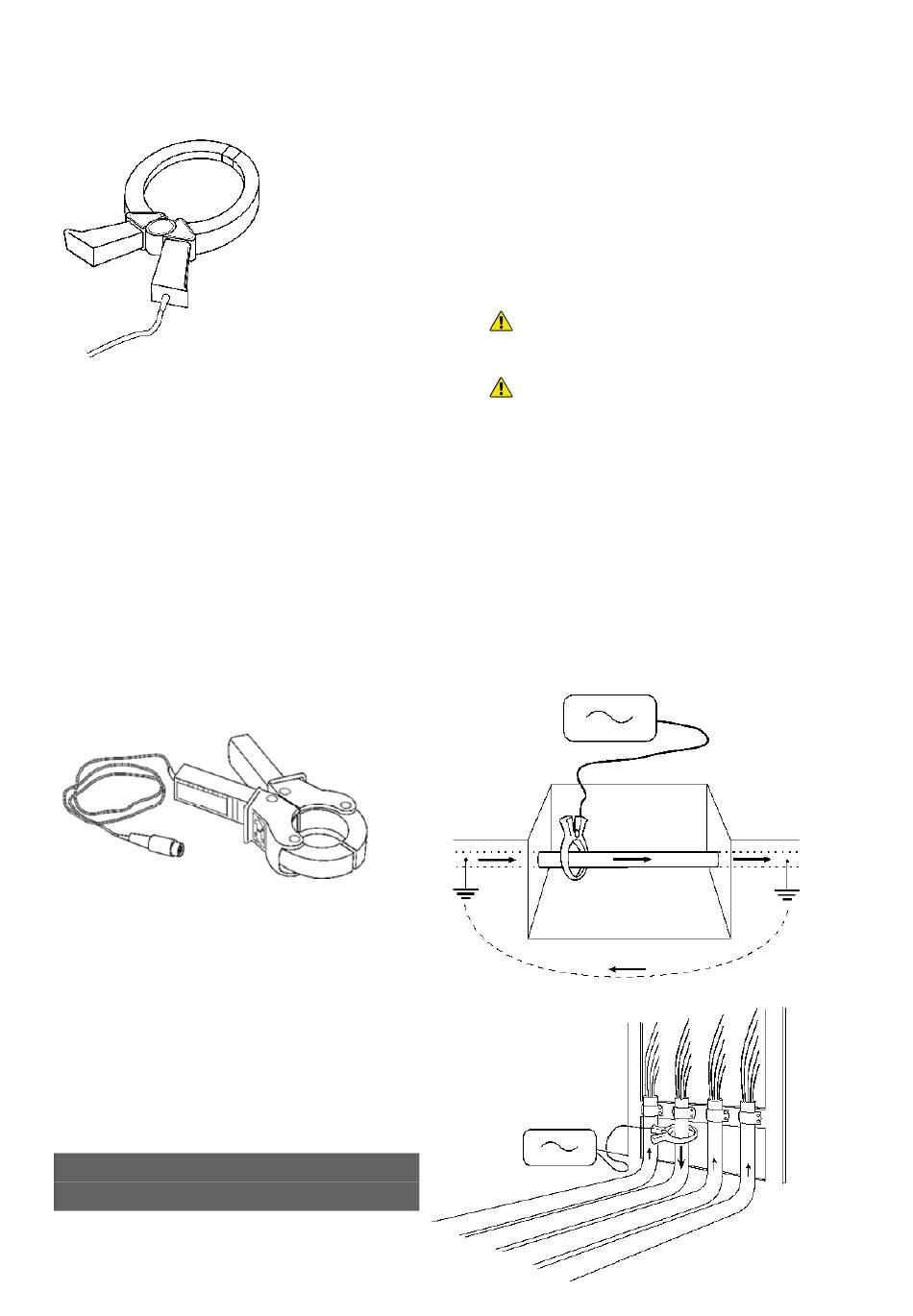

Illustrations 8.3 – 8.4 : Connecter la pince émettrice
