REMARQUE : Si le récepteur et le générateur sont
dotés de iLOC, dans ce cas vous pouvez contrôler à
distance le générateur via le récepteur. Cf. Section 6
pour plus d'informations.
Obtenir un relevé de référence :
Positionnez le récepteur à environ 2 m (6 pieds) du
piquet de terre et enfoncez les pointes de l'Arceau dans
le sol, la pointe verte en direction du piquet de terre.
Fixez le récepteur à l'Arceau par le crochet de fixation.
(Si le récepteur est à part, assurez-vous qu'il soit aligné
avec l'Arceau et orienté vers la pointe verte.) La flèche
de direction du défaut ne doit pas pointer en direction
du le piquet de terre. Dans le cas contraire, assurez-
vous que du bon raccordement du générateur
(connecteur rouge au câble et noir au piquet de terre).
Relevez la lecture dB et conservez-la pour référence.
En cas de défaut sur le câble, la valeur sera
approximativement la même valeur dB que celle du
relevé de référence.
REMARQUE. Pour établir à quel intervalle effectuer les
relevés sur le câble ou la canalisation, éloignez-vous du
piquet de terre et effectuez d'autres relevés jusqu'à ce
que la flèche ait des difficultés à se verrouiller et que le
relevé dB soit faible. Mesurez la distance désormais
entre le récepteur et le piquet de terre. Cette distance
est celle que vous pouvez utiliser en toute sécurité entre
les relevés sur le câble ou la conduite pour vous
assurer que vous ne manquez pas le défaut.
9.3 Comment trouver un défaut
À partir du générateur, marchez le long du trajet du
câble ou de la conduite en enfonçant les pointes de
l'Arceau dans le sol, la pointe verte orientée à l'opposé
du générateur. En l'absence de défaut, le relevé dB
sera faible et la flèche de direction clignotera d'avant en
arrière.
REMARQUE : Les flèches clignotantes peuvent
également indiquer que vous êtes trop loin du défaut ou
du piquet de terre (ou les deux) pour que le récepteur
se verrouille.

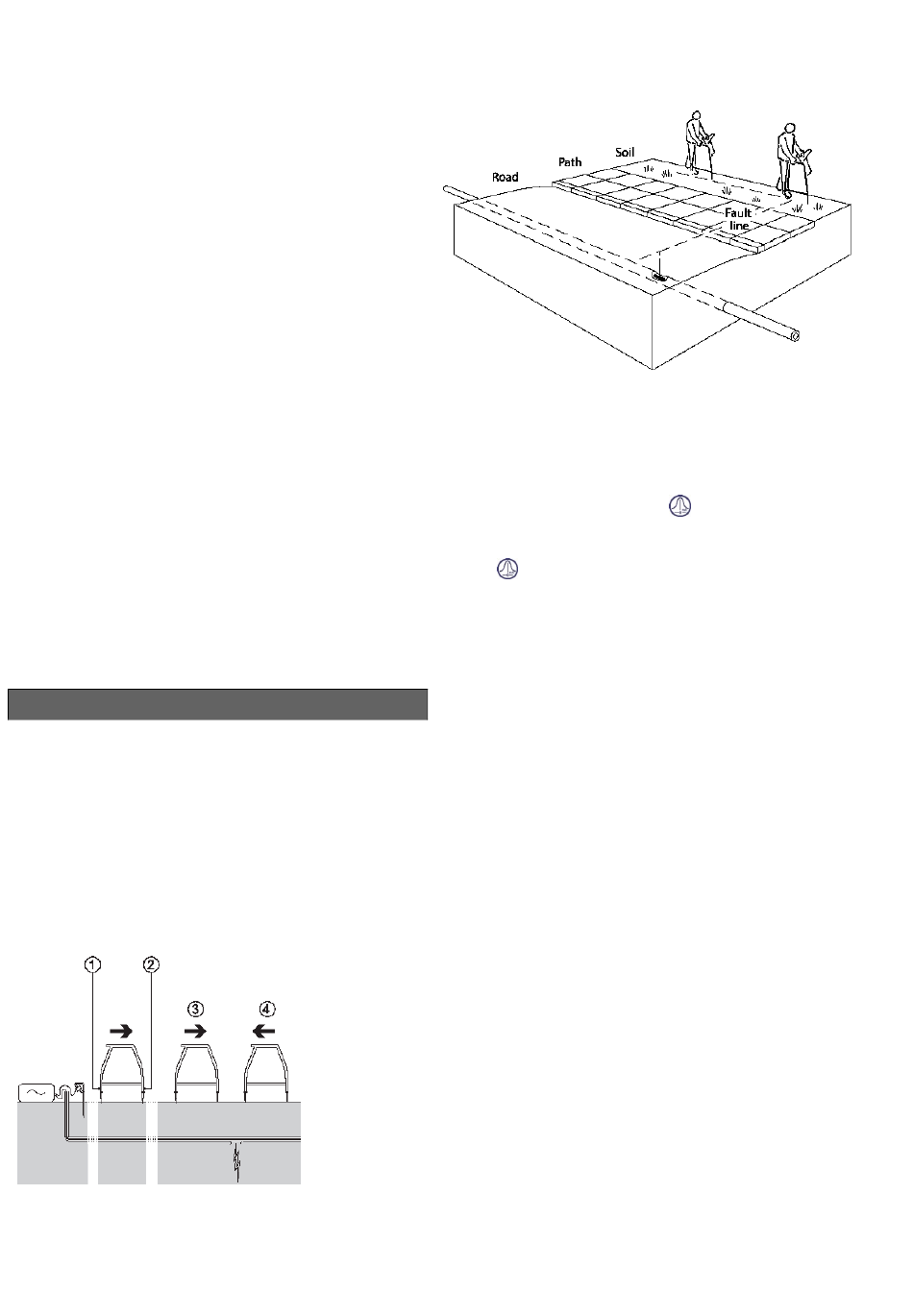

Illustration 12.1 : Recherche de défaut d'écran de câble
Si vous essayez de détecter des défauts haute
résistance ou en cas de distance trop importante entre
les défauts, poursuivez la recherche et le détecteur se
verrouillera lorsque vous vous approcherez du défaut.
Illustration 12.2 : Localisation de défauts avec le récepteur et
l'Arceau.
Effectuez des relevés aux intervalles de mesures
déterminés par le relevé de référence. Pour localiser la
canalisation ou le câble tout en utilisant le signal de
recherche de défaut pendant la recherche du défaut ,
appuyez une fois sur la touche
passera en mode localisation réception Maxi. Pour
utiliser d'autres modes de réception, appuyez sur la
touche
pour choir les modes de réception
disponibles. Pour revenir au mode de recherche de
défaut parcourir tous les modes de réception
disponibles jusqu'à ce que le récepteur revienne au
mode recherche de défaut.
Remarque. Pendant que l'Arceau est raccordé au
récepteur, les mesures de profondeur et de courant ne
seront pas accessibles. Si des mesures de profondeur
ou de courant sont requises, déconnectez le câble de
l'Arceau du récepteur.
À l'approche d'un défaut, la flèche de direction de
Recherche de défaut se verrouillera sur le signal de
défaut, pointera vers l'avant et les relevés dB
augmenteront. Lorsque le défaut est dépassé, la flèche
pointera vers l'arrière dans la direction du générateur.
Effectuez les relevés à intervalles de mesures plus
petits pour déterminer la position exacte du défaut.
Lorsque l'Arceau se trouve directement au-dessus du
défaut, le relevé dB chutera comme illustré ci-contre.
REMARQUE : Les valeurs indiquées le sont à des fins
d'illustration uniquement et sont susceptibles de différer
de celles obtenues dans d'autres situations.
Pour repérer le défaut, faites pivoter l'Arceau à 90° du
câble ou de la conduite et Recherchez le défaut jusqu'à
obtenir la position exacte. Lorsque la direction de la
flèche change, la ligne centrale de l'Arceau se trouve
alors immédiatement au-dessus du défaut.
Marquez le sol pour indiquer la position du défaut.
Déterminez le relevé dB maximum face au défaut en
enfonçant l'Arceau dans le sol à petits intervalles. Notez
le relevé dB. Si le relevé est approximativement le
même que le relevé de référence, vous pouvez
supposer qu'il n'y a qu'un seul défaut. Si le relevé est
et le récepteur
