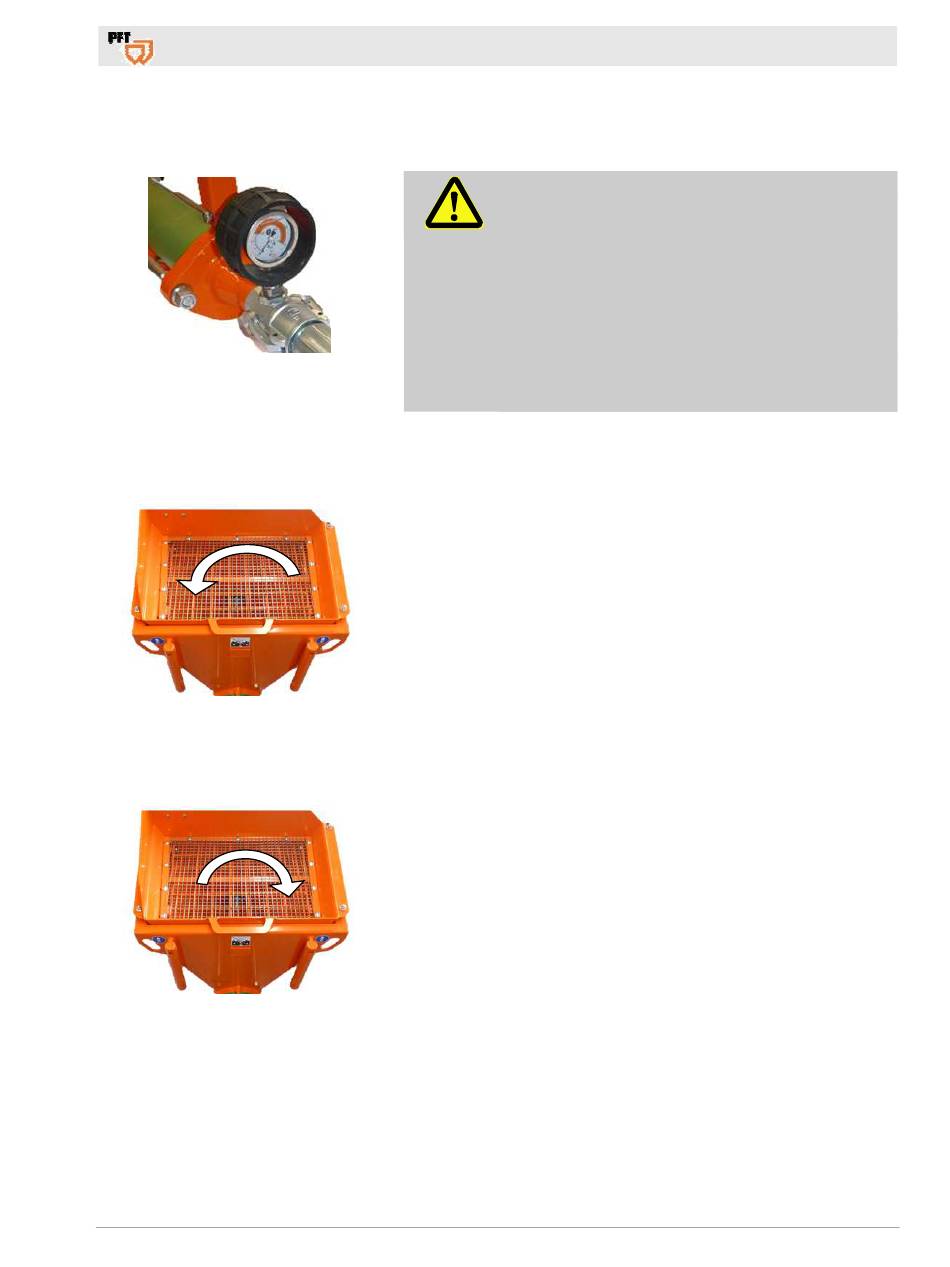

27 Indicateur de pression du mortier

Illustration 32 : Indicateur de pression du
mortier
28 Contrôle du sens de rotation de ZP 3 M
28.1 Sens de rotation unité de pompe 2L6
Illustration 33 : Sens de rotation vers la
gauche

28.2 Sens de rotation des pompes D et R

Illustration 34 : Sens de rotation vers la
droite
2018-07-17
Pompe d'alimentation PFT ZP 3 M Présentation – Utilisation
Indicateur de pression du mortier
DANGER !
Pression d'exploitation trop élevée !
Des pièces de la machine peuvent sauter de
manière incontrôlée et blesser l'opérateur.
 Ne pas utiliser la machine sans indicateur de
pression de mortier.
 Utiliser uniquement des tuyaux à mortier dont la
pression d'exploitation autorisée est supérieure
ou égale à 40 bars.
 La pression d'éclatement du tuyau à mortier doit
être au moins 2,5 fois supérieure à la pression
d'exploitation.
1. Contrôler le sens de rotation de l'arbre de la pompe.
2. Vue depuis le manomètre de pression du mortier, l'unité de
pompe 2L6 tourne vers la gauche.
1. En faisant face au manomètre de pression du mortier, le sens
de rotation des pompes D et R est horaire.
