11.3.3 Chauffage chape Program. individuel

Ce programme autorise les réglages suivants :
Augm. diff. temp. :
Avec chaque étape du programme, la température de
consigne est augmentée de la différence choisie, en partant
de la température de départ 20°C jusqu'à la température
maximale fixée.
Le nombre d'étapes s'obtient à partir des facteurs suivants.
Duree augm.temp. :
Le nombre d'heures pendant lesquelles la température de
consigne correspondante doit être atteinte et maintenue
peut être indiqué ici (fonction décrite précédemment).
12 Instructions de montage supplémentaires pour le gestionnaire
de PAC chauffage / rafraîchissement
12.1 Régulateur de chauffage et de rafraîchissement
2 types de rafraîchissement sont possibles pour la
génération de la puissance frigorifique :
Rafraîchissement actif par pompe à chaleur réversible
Rafraîchissement passif via un échangeur thermique
Un régulateur de froid doit être disponible en plus du régulateur
de la pompe à chaleur de chauffage pour l'exécution des
fonctions de rafraîchissement.
Les pompes à chaleur réversibles sont livrées, pour le
rafraîchissement actif, équipées d'un gestionnaire de
pompe à chaleur chauffage / rafraîchissement.
Lors
du
rafraîchissement
rafraîchissement doit être raccordé au gestionnaire de
pompe à chaleur chauffage.
12.1.1 Exploitation en réseau du régulateur chauffage et rafraîchissement et de la
commande à distance
Les deux régulateurs (chauffage et rafraîchissement) sont reliés
au connecteur J11 à l'aide d'un conducteur à 3 fils et sont
exploités en réseau. Une adresse de réseau est attribuée à
chacun des régulateurs. Les adresses de réseau des régulateurs
de chauffage et de rafraîchissement sont prédéfinies.
Régulateur chauffage
Régulateur rafraîchissement
Les adresses des régulateurs sont réglées en usine. Exception :
régulateur chauffage pour station de refroidissement passif, voir
instructions de montage "station de refroidissement passif".
La condition de base pour une exploitation en réseau sans
problèmes est la compatibilité des logiciels des régulateurs de
chauffage et de refroidissement.
Logiciel de chauffage
Logiciel de refroidissement
F-34
passif,
le
régulateur
Adresse de réseau 01
Adresse de réseau 02
WPM_H_ X Y Z
WPM_K_ X Y Z
Duree maint. temp. :
Le nombre d'heures pendant lesquelles la température de
consigne maximale doit être maintenue peut être indiqué ici.
Abais. diff. temp. :
Avec chaque étape du programme, la température de
consigne est diminuée de la différence choisie, en partant
de la température maximale fixée jusqu'à la température de
départ 20°C.
Le nombre d'étapes s'obtient à partir des facteurs suivants.
Duree baisse chauf. :
Le nombre d'heures pendant lesquelles la température de
consigne correspondante doit être atteinte et devrait être
maintenue peut être indiqué ici.

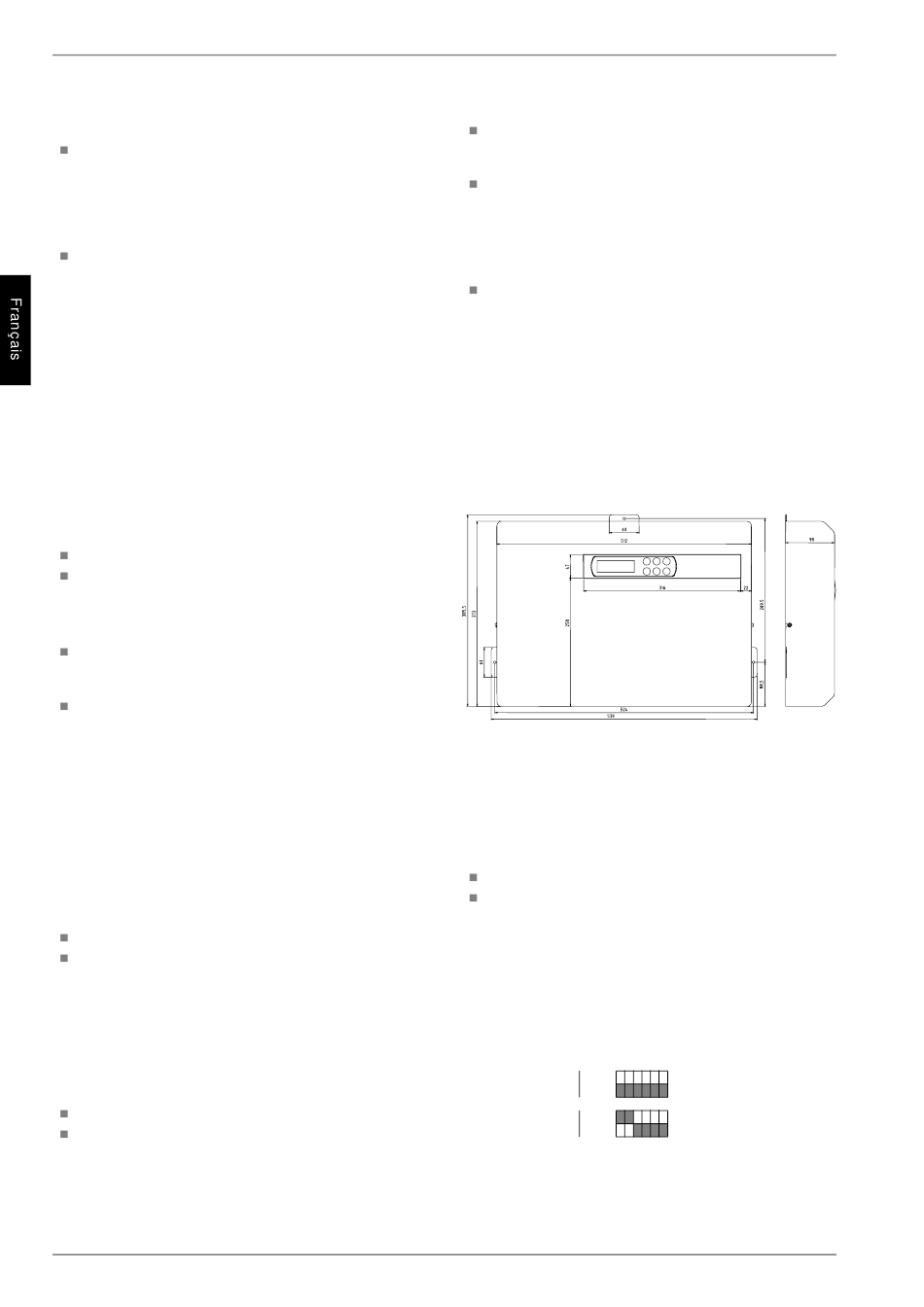

Fig. 12.1: Dimensions du gestionnaire de pompe à chaleur mural
chauffage / rafraîchissement
Le logiciel est compatible si les chiffres X et Y sont identiques, p.
ex.
WPM_ K_H41 compatible avec WPM_H_H45
WPM_ K_H41 non compatible avec WPM_H_H31
Dans le menu "Caract. exploitation - Reseau", il est possible
de contrôler si le régulateur de rafraîchissement a été reconnu.
Sous "Reseau chauf/rafr." est indiqué si la liaison avec le
réseau est activée.
Les interrupteurs DIP d'une commande à distance raccordée
doivent être réglés comme suit :
Commande à distance
Pas de réseau
Réseau
1 23456
Fig. 12.2: Réglage de l'interrupteur DIP
