2.2
2.2 Wärmepumpenanlage Heizen/Kühlen mit Zusatzwärmetauscher /

Heat Pump System Heating/Cooling with Additional Heat Exchanger /

Installation de pompe à chaleur chauffage/rafraîchissement avec
échangeur thermique supplémentaire

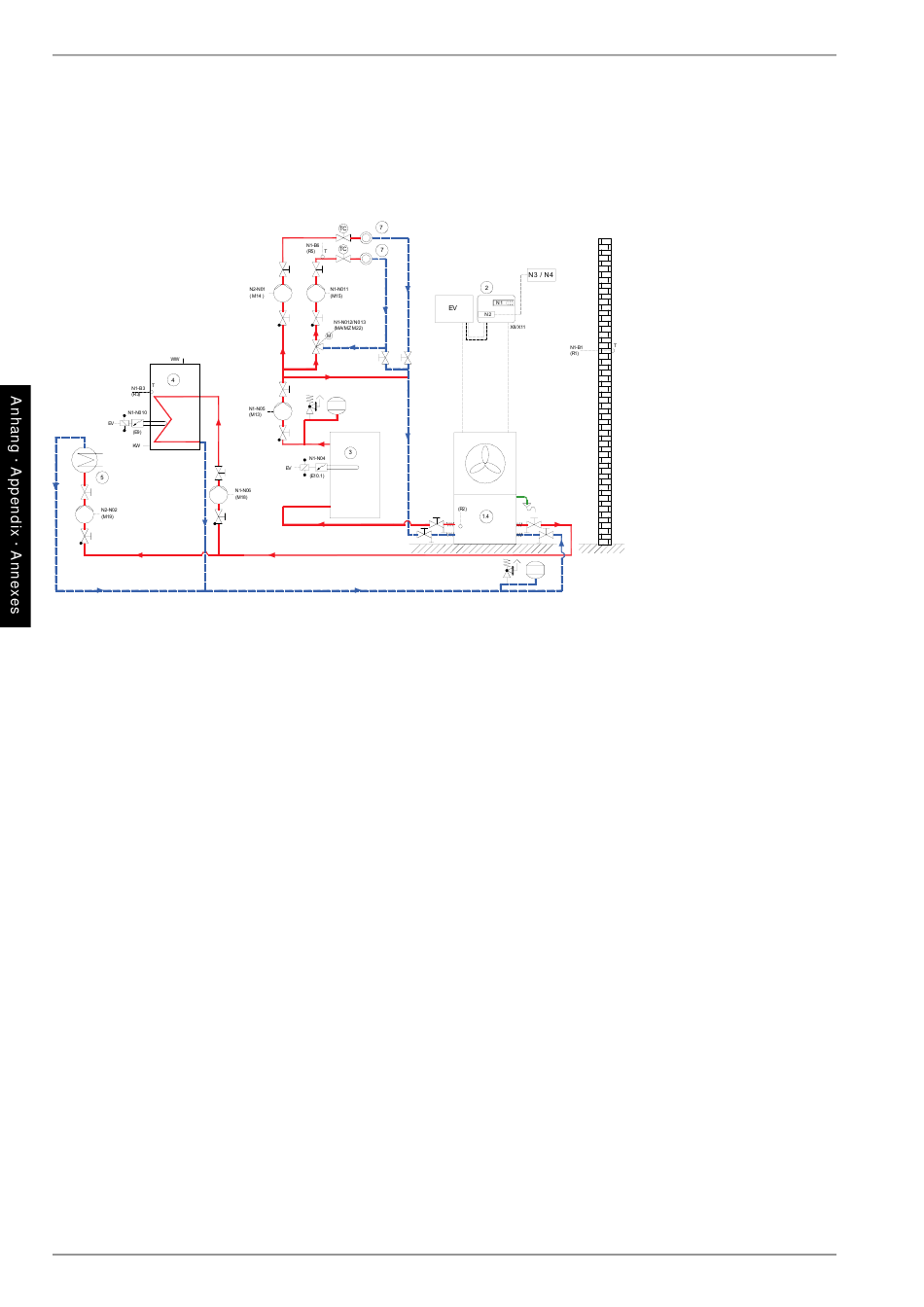

Abb. / Fig. / Fig. 2.5: Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit zwei Heiz-/ Kühlkreisen
für dynamische oder stille Heizung / Kühlung (aktiv) und effektiver Abwärmenutzung für
Warmwasser- und Schwimmbadbereitung. /
Integration diagram for mono energy heat pump operation with two heating/cooling circuits for
dynamic or silent heating/cooling (active) and effective waste heat recovery for domestic hot water
preparation and swimming pool water preparation. /
Schéma d'intégration pour le mode chauffage mono-énergétique des pompes à chaleur avec deux
circuits de chauffage/rafraîchissement pour chauffage/rafraîchissement dynamique ou passif et
utilisation effective de la chaleur perdue pour la production d'eau chaude sanitaire et d'eau de
piscine.
A-VI
1.4 Reversible Luft/Wasser-
Wärmepumpe
2 Wärmepumpenmanager
Heizen / Kühlen
3 Pufferspeicher
4 Warmwasserspeicher
5 Schwimmbadwärme-
tauscher
6 Warmwasserspeicher
7 Heiz-/Kühlsystem
1.4 Reversible air-to-water
heat pump
2 Heat pump manager
heating/cooling
3 Buffer tank
4 Hot water cylinder
5 Swimming pool heat
exchanger
6 Hot water cylinder
7 Heating/cooling system
1.4 Pompe à chaleur
réversible
pompe à chaleur
2 Gestionnaire de pompe à
chaleur chauffage /
rafraîchissement
3 Ballon tampon
4 Préparateur d'eau chaude
sanitaire
5 Echangeur de chaleur
d'eau de piscine
6 Préparateur d'eau chaude
sanitaire
7 Système chauffage/
rafraîchissement
