Raccordements électriques de la pompe à chaleur
3.2.3
Montage de la sonde de température extérieure
La sonde de température doit être placée telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées soient faussées.
Montage
sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
ne doit pas être installée en « situation protégée » (par ex.
dans la niche d'un mur ou sous le balcon),
pas à proximité de fenêtres, portes, ouvertures d'aération,
éclairage extérieur ou pompes à chaleur,
pas sous l'influence directe des rayons du soleil, quelle que
soit la saison.
3.2.4

Montage de la sonde d'applique

Le montage de la sonde d'applique n'est nécessaire que lorsque
celle-ci est fournie avec la pompe à chaleur, mais non montée.
La sonde d'applique peut être montée sur les tuyauteries ou
insérée dans le doigt de gant du collecteur compact.
Nettoyer les tuyaux de chauffage des restes de peinture,
éliminer la rouille et les taches d'oxydation
Enduire les surfaces nettoyées de pâte thermoconductrice
(couche fine)
La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) et
isolée

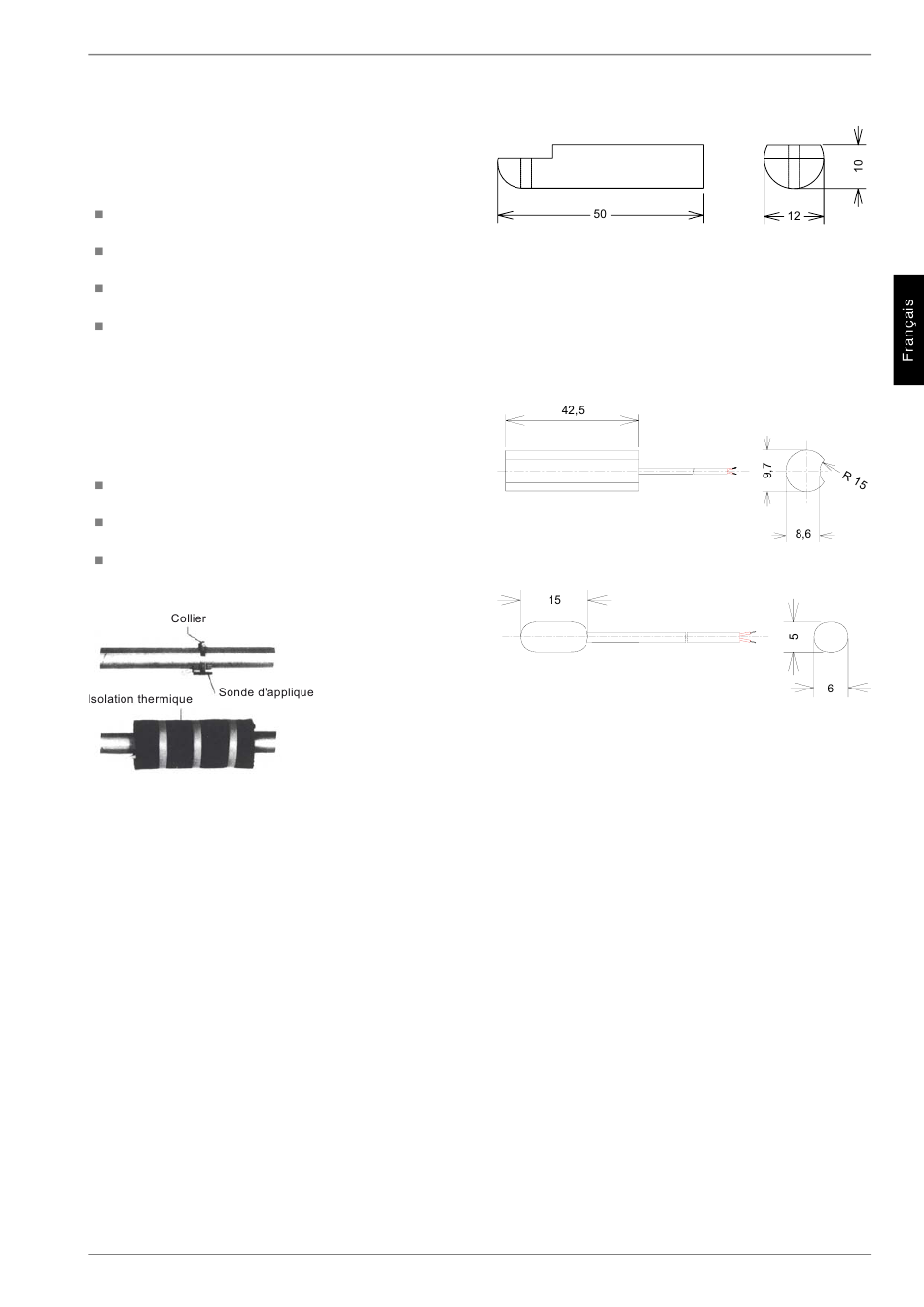

Fig. 3.7:
Montage d'une sonde sur une tuyauterie
4 Raccordements électriques de la pompe à chaleur
1)
La ligne d'alimentation à 3 ou 4 fils de la partie puissance de
la pompe à chaleur est amenée du compteur de la pompe à
chaleur ( via le contacteur de blocage du fournisseur
d'électricité EJP (si existant) à la pompe à chaleur (1L/N/
PE~230 V, 50 Hz ou 3L/PE~400 V, 50 Hz).
Protection, selon les spécifications de courant absorbé
indiquées sur la plaque signalétique, au moyen d'un
disjoncteur phase omnipolaire de caractéristique C et
par déclenchement commun de toutes les lignes. Section
de câble selon DIN VDE 0100.
2)
La ligne d'alimentation à 3 fils pour le gestionnaire de
pompe à chaleur (régulateur de chauffage N1) est amenée
à la pompe à chaleur (appareil à régulation intégrée) ou vers
l'emplacement de montage ultérieur du gestionnaire de
pompe à chaleur (WPM).
La ligne d'alimentation (L/N/PE~230 V, 50 Hz) du
Fig. 3.6:
Dimensions d'une sonde extérieure dans son boîtier isolant
Fig. 3.8:
Dimensions sonde d'applique CTN-2 norme sous boîtier métallique
Fig. 3.9:
Dimensions sonde d'applique CTN-10 sous boîtier plastique
Collecteur compact
Si un collecteur compact est utilisé avec le gestionnaire de
pompe à chaleur mural, la sonde de température de retour doit
être insérée dans le doigt de gant. L'espace entre la sonde et le
doigt
de
gant
doit
être
thermoconductrice.
Vous
supplémentaires dans les instructions de montage du collecteur
compact.
gestionnaire de PAC doit être sous tension permanente. Elle
est, de ce fait, à saisir avant le contacteur de blocage du
fournisseur d'électricité (EJP) ou à relier au courant
domestique. Certaines fonctions de protection essentielles
seraient sinon hors service lors des durées de blocage.
3)
Le contacteur de blocage du fournisseur d'électricité
(EJP) (K22) avec 3 contacts principaux (1/3/5 // 2/4/6) et un
contact auxiliaire (contact NO 13/14) doit être dimensionné
en fonction de la puissance de la pompe à chaleur et fourni
par le client.
Le contact normalement ouvert du blocage du fournisseur
d'électricité (EJP) (13/14) est bouclé entre le bornier X2 et la
borne de connecteur J5/ID3. PRUDENCE ! Faible tension !
comblé
avec
de
la
pâte
trouverez
des
informations
F-5
4
