de sélectionner l'information avant ou après la mesure avec la touche . Les
définitions sont : P/P = L, P/N = L-N, P/E = L-PE, N/E = N-PE.
Mesure de la continuité

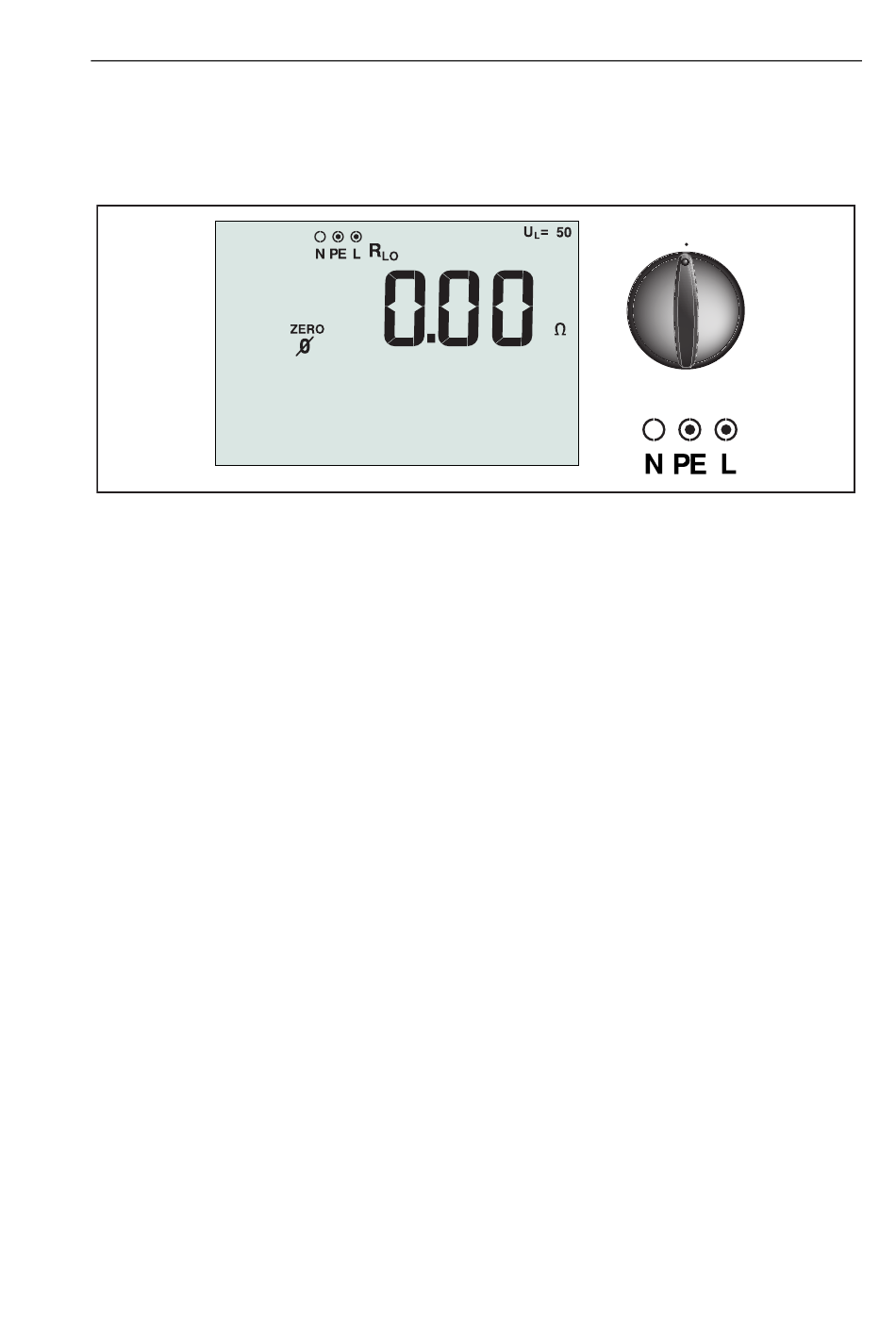

Figure 10. Commutation/Affichage du zéro de continuité et réglage des
Le test de continuité vérifie l'intégrité des raccordements en effectuant une
mesure de résistance très précise. Cela est particulièrement important pour
vérifier les raccordements à la terre de protection.
Lorsque les circuits électriques sont disposés en anneau, il est
recommandé de vérifier l'anneau de bout en bout au niveau du
tableau électrique.
•
Les mesures doivent être effectuées sur des circuits hors
tension.
•
Les impédances, les circuits en parallèle ou les courants
transitoires peuvent être nuisibles aux mesures.
Pour mesurer la continuité :
1. Placez le sélecteur rotatif sur R
2. Utilisez les bornes L et PE (rouge et verte) pour ce test.
3. Avant d'effectuer un test de continuité, utilisez l'adaptateur de zéro pour
mettre à zéro la résistance des cordons de mesure. Appuyez et maintenez
enfoncé  jusqu'à ce que l'indicateur ZERO s'affiche. Le testeur
mesure la résistance des sondes, l'enregistre en mémoire et la soustrait
des mesures. La valeur de la résistance enregistrée est conservée après
l'extinction du testeur. Il est donc inutile de répéter cette opération à
chaque utilisation de l'appareil.
