Οι συνδέσεις των ακροδεκτών ρελέ στο κύκλωμα ρεύματος δικτύου σε εφαρμογές με μόνιμη
σύνδεση πρέπει να διαθέτουν μόνωση με διαβάθμιση για τουλάχιστον 300 V, 90°C (194°F). Οι
ακροδέκτες που είναι συνδεδεμένοι στο κύκλωμα ρεύματος δικτύου πρέπει να διαθέτουν διπλή
μόνωση και διαβάθμιση 300 V, 90 °C (194 °F) στα επίπεδα εσωτερικής και εξωτερικής μόνωσης.

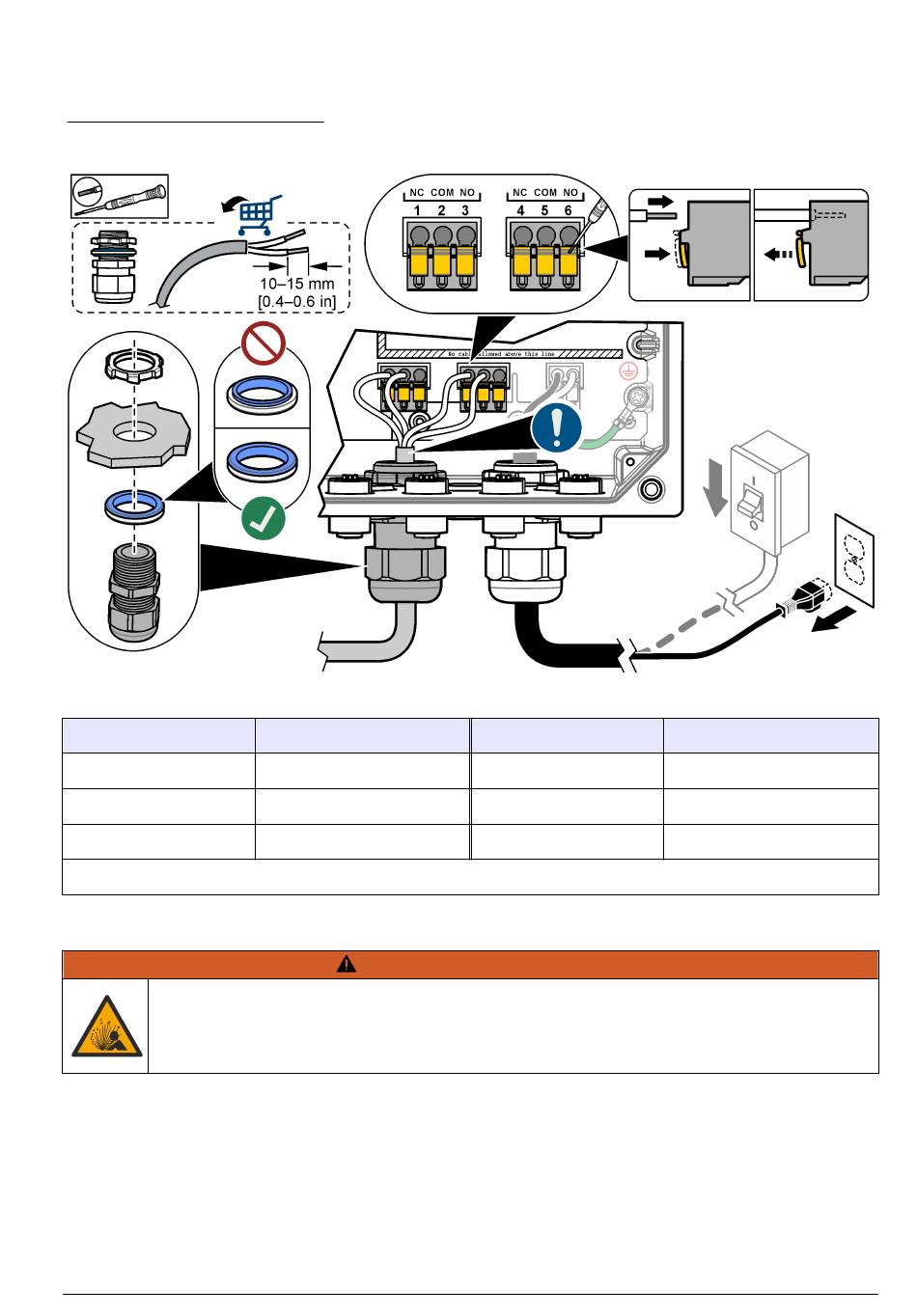

Εικόνα 10 Σύνδεση των ρελέ
Ακροδέκτης
1
2
3
NC = συνήθως κλειστό, NO = συνήθως ανοιχτό
4.3.5 Εγκατάσταση μονάδας επέκτασης
Κίνδυνος έκρηξης. Αυτό το εγχειρίδιο αφορά μόνο την εγκατάσταση της μονάδας σε μη
επικίνδυνη τοποθεσία. Για την εγκατάσταση της μονάδας σε επικίνδυνες τοποθεσίες,
χρησιμοποιείτε μόνο τις οδηγίες και το εγκεκριμένο σχέδιο ελέγχου στο παρεχόμενο
εγχειρίδιο εγκατάστασης σε επικίνδυνες τοποθεσίες.
Διατίθενται μονάδες επέκτασης με αναλογικές εξόδους, αναλογικές εισόδους και επικοινωνία Profibus
για τον ελεγκτή. Για πρόσθετες πληροφορίες, ανατρέξτε στο υλικό τεκμηρίωσης που παρέχεται με τη
μονάδα.
Πίνακας 4 Πληροφορίες καλωδίωσης—ρελέ
Περιγραφή
Ρελέ 2, NC
Ρελέ 2, (κοινό)
Ρελέ 2, ΝΟ
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Ακροδέκτης
Περιγραφή
4
Ρελέ 1, NC
5
Ρελέ 1, (κοινό)
6
Ρελέ 1, NO
Ελληνικά 543
