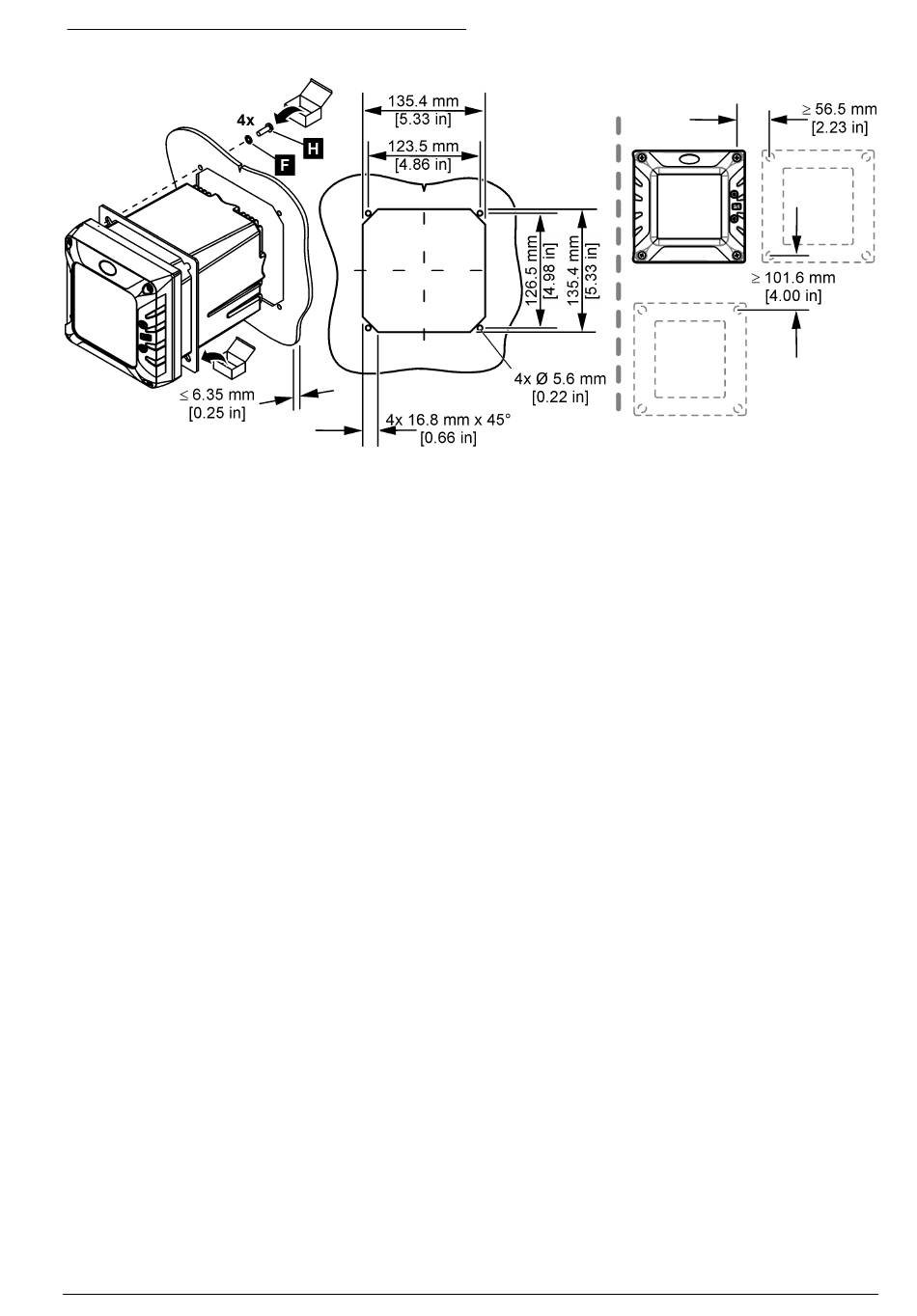

Εικόνα 5 Διαστάσεις τοποθέτησης σε πίνακα
4.3 Ηλεκτρολογική εγκατάσταση
4.3.1 Ηλεκτρικοί σύνδεσμοι και εξαρτήματα
Στην
Εικόνα 6
εμφανίζονται οι ηλεκτρικοί σύνδεσμοι και τα εξαρτήματα στο όργανο. Για τη διατήρηση
της περιβαλλοντικής ταξινόμησης του περιβλήματος, βεβαιωθείτε ότι υπάρχει τάπα στα εξαρτήματα
μείωσης μηχανικής καταπόνησης που δεν χρησιμοποιούνται και καπάκι συνδέσμου στους
αχρησιμοποίητους συνδέσμους.
Με βάση τη διαμόρφωση του ελεγκτή, ο ελεγκτής διαθέτει:
• Συνδέσμους Ethernet (LAN), οι οποίοι παρέχουν στον ελεγκτή πρόσβαση στο Internet μέσω ενός
δικτύου πελάτη.
• Συνδέσμους Ethernet για βιομηχανικά πρωτόκολλα Ethernet: EtherNet/IP ή PROFINET.
• Ψηφιακούς συνδέσμους SC για ψηφιακούς αισθητήρες SC, ψηφιακές πύλες και αναλυτές.
Ένας χρωματικός κωδικός χρησιμοποιείται για την αναγνώριση των συνδέσμων. Οι σύνδεσμοι LAN
είναι πράσινοι. Οι σύνδεσμοι EtherNet/IP ή PROFINET είναι κίτρινοι. Οι σύνδεσμοι του ψηφιακού
αισθητήρα SC είναι μαύροι. Βλ.
Πίνακας 1
για τις ισχύουσες επιλογές για κάθε σύνδεσμο και
εξάρτημα.
Σημείωση: Ο ελεγκτής παρέχεται χωρίς εγκατεστημένα εξαρτήματα μείωσης μηχανικής καταπόνησης. Ο χρήστης
πρέπει να προμηθευτεί τα απαραίτητα εξαρτήματα μείωσης μηχανικής καταπόνησης. Ανατρέξτε στο πλήρες
εγχειρίδιο λειτουργίας στον ιστότοπο του κατασκευαστή για περισσότερες πληροφορίες.
Ελληνικά 535
