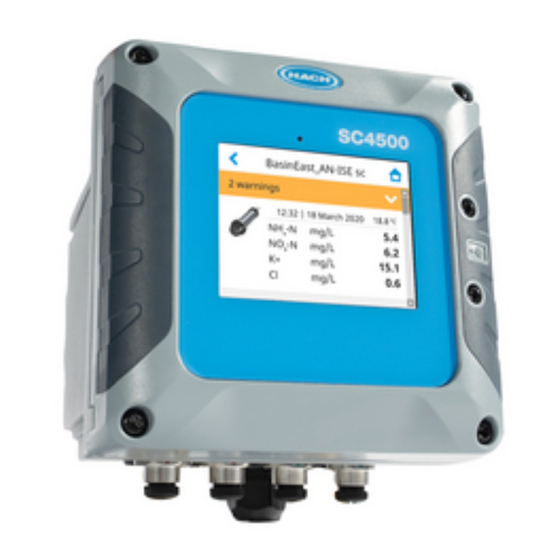

Hach SC4500 Manuel D'utilisation Simplifié
Hach SC4500 Manuel D'utilisation Simplifié

Hach SC4500 Manuel D'utilisation Simplifié

Masquer les pouces Voir aussi pour SC4500:

Publicité

Liens rapides

Allgemeines Benutzerhandbuch
Manuale di base per l'utente
Manuel d'utilisation simplifié
Manual básico del usuario
Manual básico do utilizador
Základní uživatelská příručka
Basishandleiding voor gebruikers
Grundlæggende brugervejledning
Podstawowy podręcznik użytkownika
Allmän användarhandbok
Основно ръководство на потребителя
Alapvető felhasználói kézikönyv
Manual de utilizare de bază
Pagrindinis naudotojo vadovas
Базовое руководство пользователя
Temel Kullanıcı Kılavuzu
Základná používateľská príručka
Osnovni uporabniški priročnik
Osnovni korisnički priručnik
Βασικό εγχειρίδιο χρήστη
Osnovni korisnički priručnik
DOC023.98.90690
SC4500
03/2024, Edition 9
Basic User Manual
Peruskäyttöohje
Kasutusjuhend
