MONTAGE
L'équipement se monte suivant le schéma d'instruction fourni.

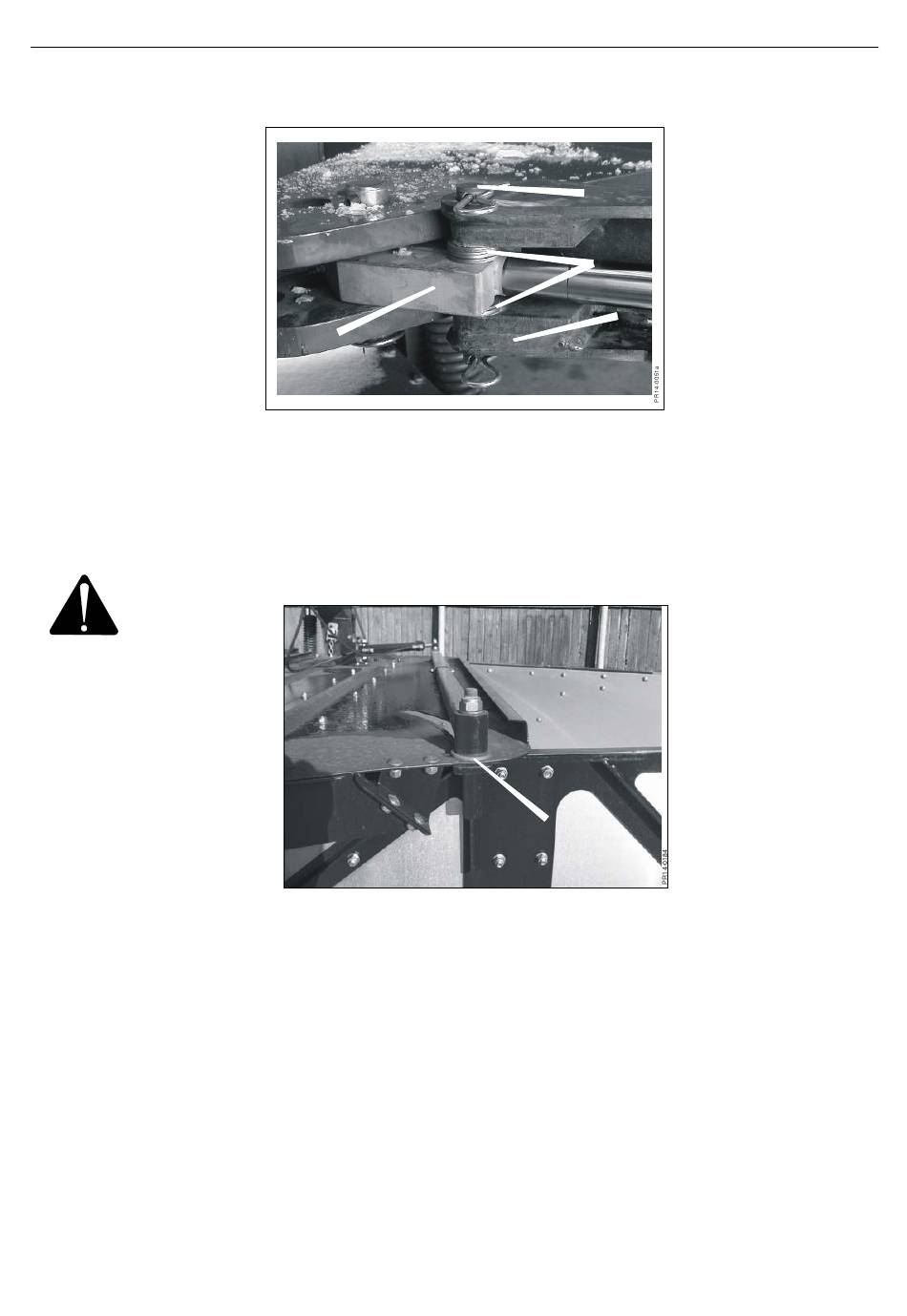

AVERTISSEMENT: Lors du montage de la butée A pour le vérin, il est
Fig.3-20a
Fig. 3-20b PRUDENCE:
PIFX-086X-03 GFS 3205 DL 0510
3. REGLAGES ET CONDUITE
B
Fig. 3-20a
important que la tige du vérin B soit placée correctement, c'est à
dire que le trou pour l'axe C pivote loin de l'attelage.
Il est important de mettre 4 rondelles entre l'arrêt A et la tige de
vérin B de façon à obtenir une hauteur correcte.
Fig. 3-20b
Il est important que les rondelles de nylon soient placées entre
la bielle de liaison et la tôle supérieure et de contrôler si les
tôles
sont
facilement
l'hydraulique. Un limiteur de débit a été monté sur le vérin des
tôles à andains pour limiter la vitesse des mouvements.
Cependant, il peut s'avérer nécessaire, dans certains cas, de
réduire le débit d'huile sur le tracteur pour obtenir un
déplacement approprié des tôles.
- 37 -
C
D
A
déplaçables
avant
de
monter
