Fig. 2-3

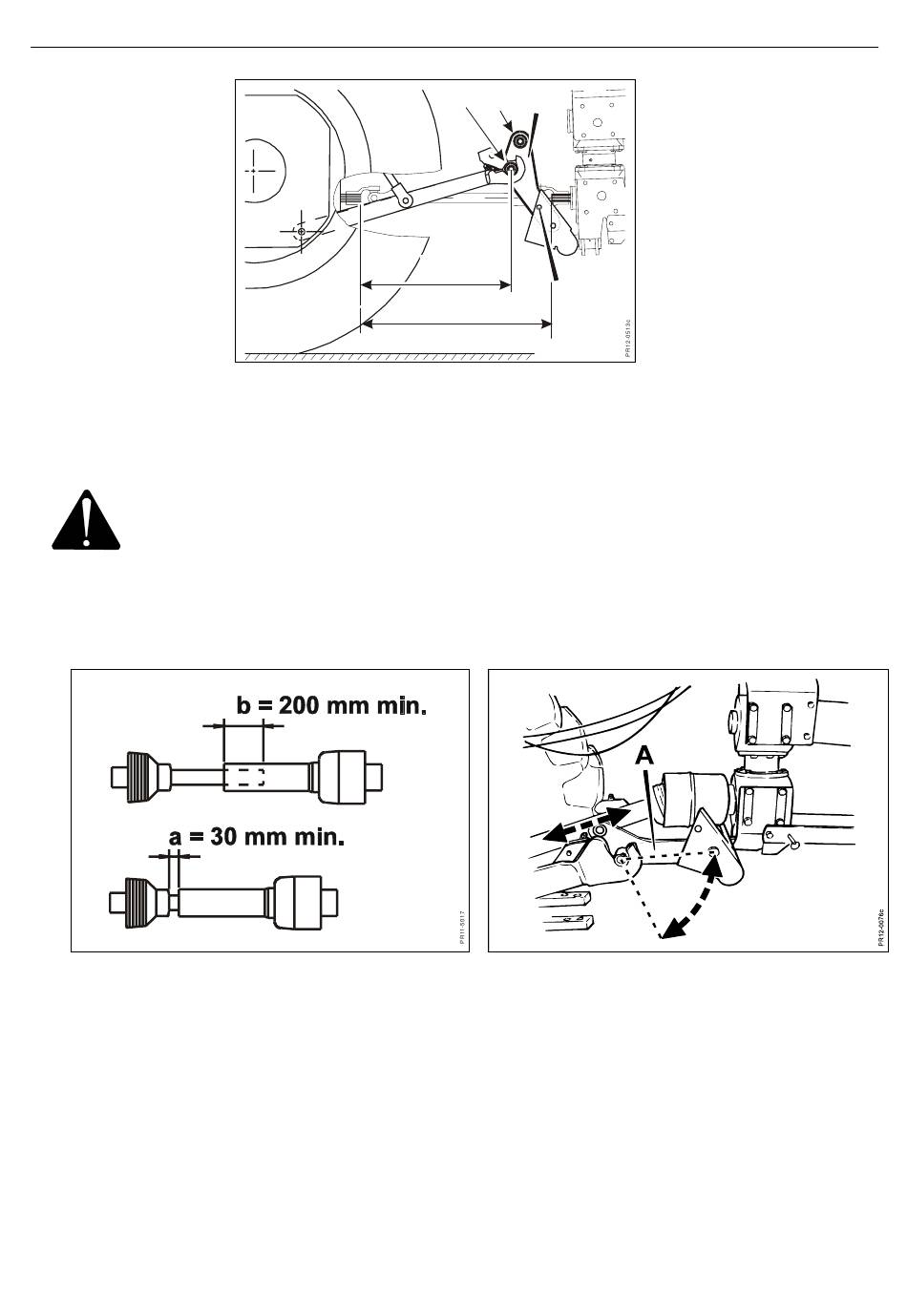

Lors du montage des axes en position 2 ne pas oublier d'interchanger et de tourner
les rallonges de bras droites et gauches A.
PRUDENCE:
RACCOURCISSEMENT POSSIBLE DE L'ARBRE DE PRISE DE FORCE:
Lorsque la machine est attelée aux rallonges de bras, il peut s'avérer nécessaire de
raccourcir l'arbre de prise de force pour assurer un fonctionnement correct.
Fig. 2-4
Fig. 2-4
Régler la longueur de l'arbre de prise de force de façon à obtenir:
Fig. 2-5
PIFX-086X-03 GFS 3205 DL 0510
2. ATTELAGE AU TRACTEUR
Fig. 2-3
Les tubes profilés d'arbre de prise de force doivent respecter
les dimensions minimum de recouvrement indiquées sur la
figure 2-4.
- le plus grand recouvrement possible.
- Aucune position ne doit permettre un recouvrement des tubes
inférieur à 200 mm. Cela s'applique aux conditions dans lesquelles
les rallonges de bras A du système Top Safe seront libérées, par
exemple en cas de choc avec une pierre ou un autre corps
étranger.
- une distance de sécurité d'au moins 30 mm pour ne pas venir en
butée.
A
2
1
L
B
P
Fig. 2-5
- 20 -
