Installation

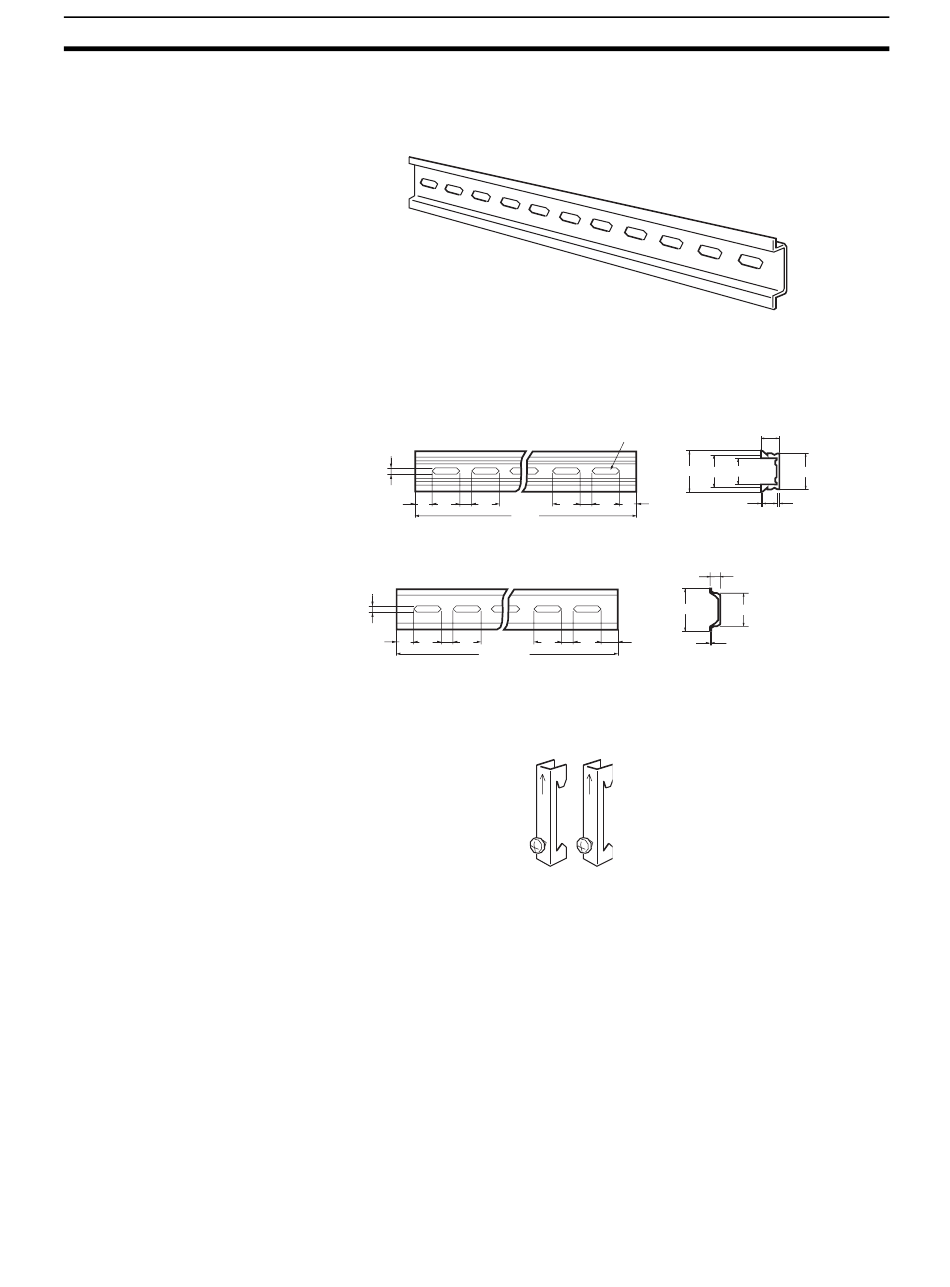

Rail DIN et accessoires

Utiliser le rail DIN et les plaques terminales du rail DIN illustrés ci-dessous.
Rail DIN
Numéros de modèle : PFP-50N (50 cm),
PFP-100N (100 cm), PFP-100N2 (100 cm)
Fixer le rail DIN sur le panneau de commande à l'aide de vis M4 tous les
210 mm (6 trous) ou moins et en utilisant au moins 3 vis. Le couple de
serrage des vis est de 1,2 Nm.
Rail DIN PFP-100N2
4,5
15 25 25
10
Rail DIN PFP-100N/50N
4,5
15 25 25
10
1000 (500)*
Plaques terminales du rail DIN (2 sont nécessaires)
Trous oblongs 28-25x4,5
30±0,3
25 25 15
10
1000
7,3±0,15
35±0,3
25 25 15 (5)*
10
* Les dimensions du PFP-50N
sont données entre parenthèses.
Numéro de modèle :
PFP-M
Chapitre 5-2
16
27 24 29,2
1 1,5
27±0,15
1
