Câblage

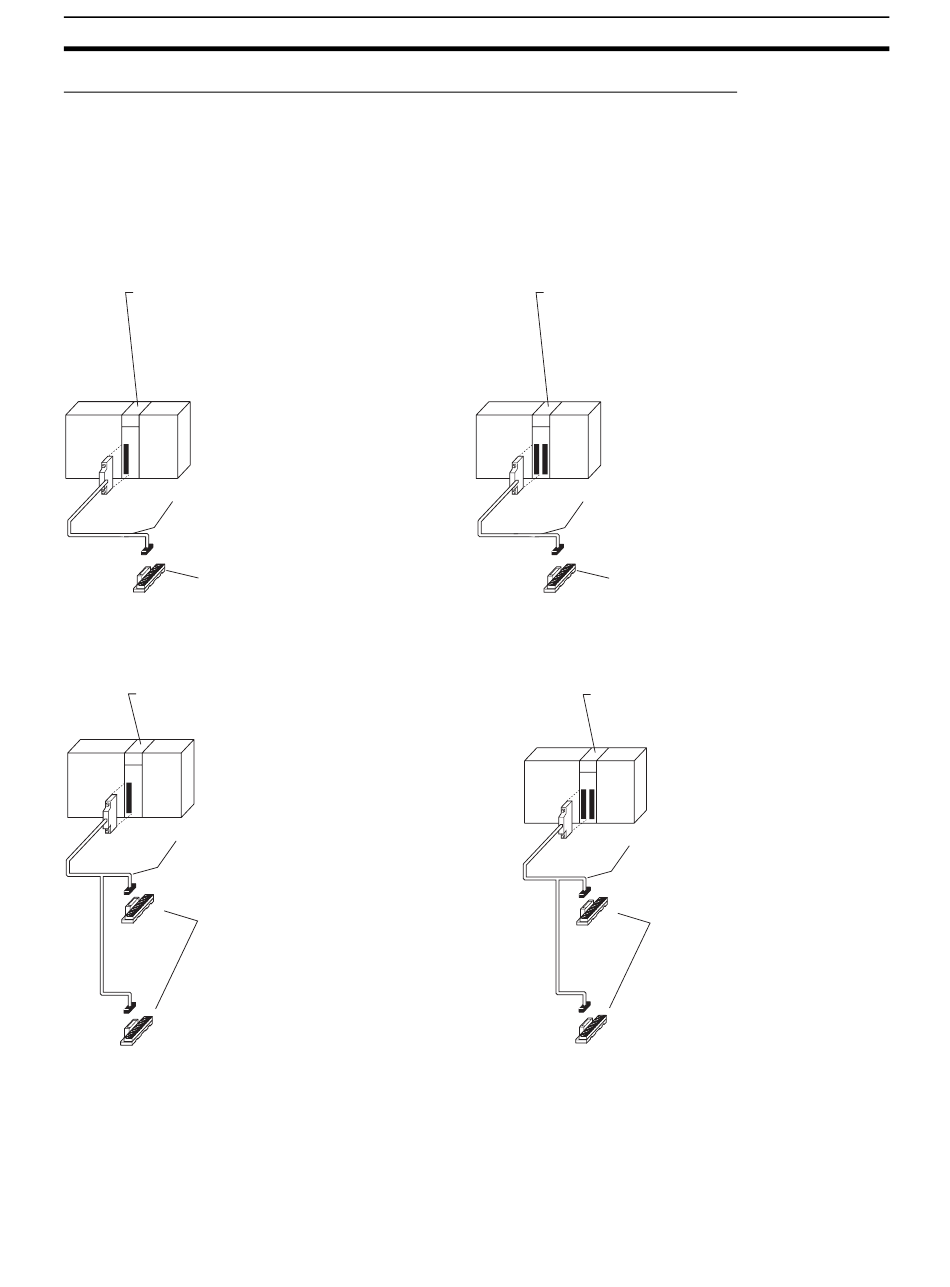

Connexion à des borniers d'interface connecteur ou à des bornes E/S
Connexion à des borniers
Cartes E/S standards série CJ à 32 points
CJ1W-ID231 (carte d'entrée, connecteur Fujitsu)
CJ1W-OD231 (carte de sortie, connecteur Fujitsu)
CJ1W-ID232 (carte d'entrée, connecteur MIL)
CJ1W-OD232 (carte de sortie, connecteur MIL)
CJ1W-OD233 (carte de sortie, connecteur MIL)
Câble de connexion
XW2Z-@@@B (connecteur Fujitsu)
XW2Z-@@@K (connecteur MIL)
Carte de conversion avec borniers et connecteurs
XW2B-40G4
XW2B-40G5
XW2D-40G6
XW2D-40G6-RF (CJ1W-ID231 uniquement)
XW2D-40G6-RM (CJ1W-ID232 uniquement)
Cartes E/S standards série CJ à 32 points
CJ1W-ID231 (carte d'entrée, connecteur Fujitsu)
Câble de connexion
XW2Z-@@@D (connecteur Fujitsu)
Carte de conversion avec borniers et connecteurs
XW2C-20G5-IN16
Les cartes E/S standard avec connecteurs peuvent être connectées à des
borniers d'interface connecteur OMRON ou à des bornes E/S OMRON. Se
reporter à la section Cartes E/S standards série CJ à 32/64 points munies de
connecteurs à la page 159 pour obtenir la liste des modèles.
Les câbles de connexion et cartes d'interface connecteur suivants sont
nécessaires pour se connecter à des borniers.
Cartes E/S standards série CJ à 64 points
CJ1W-ID261 (carte d'entrée, connecteur Fujitsu)
CJ1W-OD261 (carte de sortie, connecteur Fujitsu)
CJ1W-ID262 (carte d'entrée, connecteur MIL)
CJ1W-OD262 (carte de sortie, connecteur MIL)
CJ1W-OD263 (carte de sortie, connecteur MIL)
Câble de connexion
XW2Z-@@@B (connecteur Fujitsu)
XW2Z-@@@K (connecteur MIL)
Deux jeux
requis.
Carte de conversion avec borniers et connecteurs
XW2B-40G4
XW2B-40G5
XW2D-40G6
XW2D-40G6-RF (CJ1W-ID261 uniquement)
XW2D-40G6-RM (CJ1W-ID262 uniquement)
Cartes E/S standards série CJ à 64 points
CJ1W-ID261 (carte d'entrée, connecteur Fujitsu)
Câble de connexion
XW2Z-@@@D (connecteur Fujitsu)
Deux jeux
requis.
Bornier connecteur
Carte de conversion
XW2C-20G5-IN16
Chapitre 5-3
233
