Installation
Remarque
222

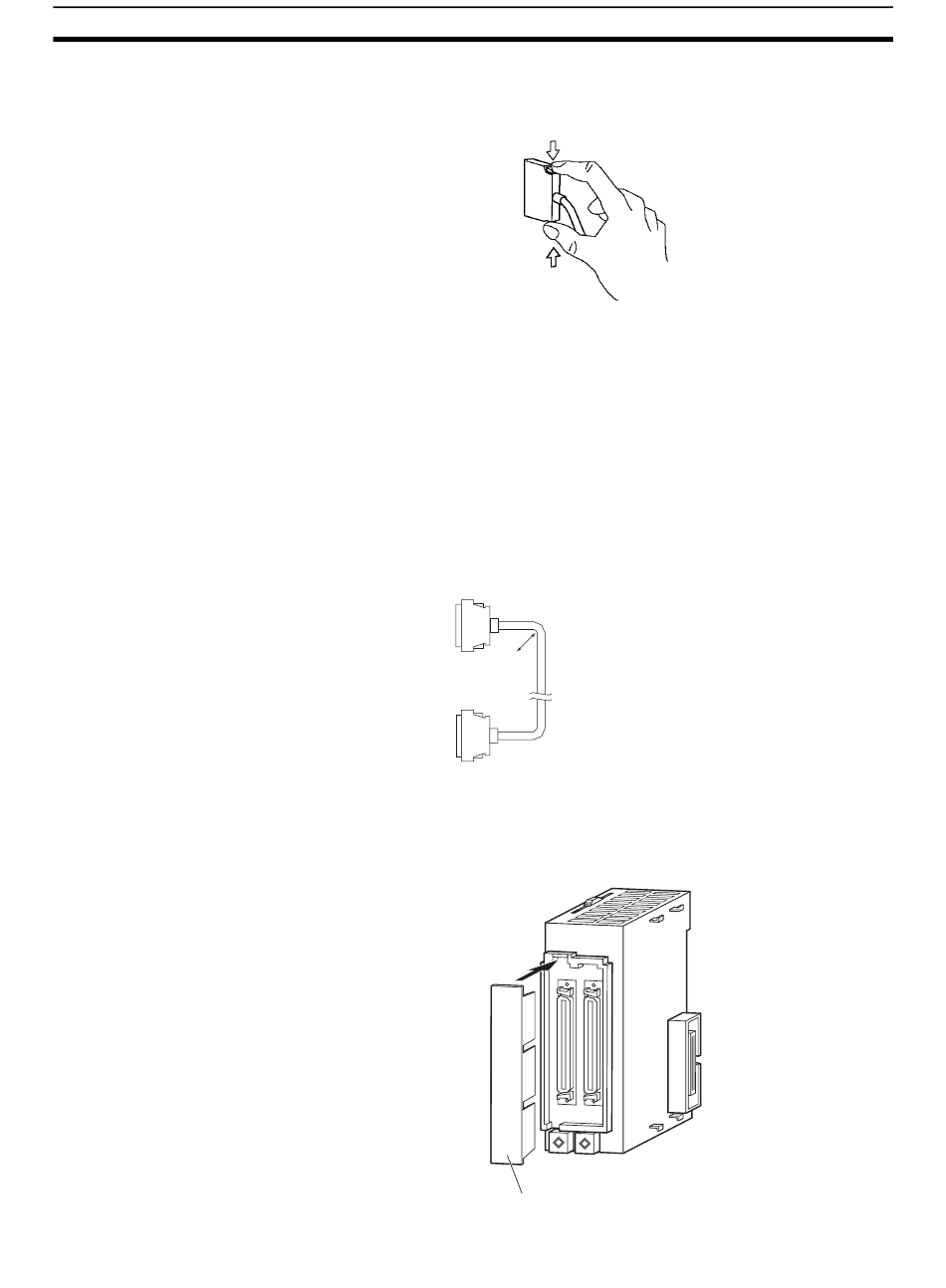

1. Lorsque vous utilisez un câble de connexion E/S avec un connecteur à
verrouillage, assurez-vous que le connecteur est bien en place avant de
l'utiliser.
2. Toujours mettre l'API hors tension avant de connecter un câble.
3. Ne pas installer les câbles de connexion E/S dans des goulottes qui
contiennent les câbles E/S ou d'alimentation.
4. Une erreur de bus E/S survient et l'API s'arrête de fonctionner si le
connecteur d'un câble de connexion E/S se sépare du rack. Vérifier les
connecteurs sont bien connectés.
5. Un trou de 63 mm est nécessaire si le câble de connexion E/S doit passer
à travers un trou lors de sa connexion au rack d'extension.
6. Les câbles peuvent supporter une force de traction allant jusqu'à 49 N
(11 livres). C'est pourquoi il ne faut pas tirer dessus avec trop de force.
7. Les câbles de connexion E/S ne doivent pas être trop courbés. Les rayons
de courbure maximaux sont indiqués dans le diagramme suivant.
8. Toujours fixer le capuchon du connecteur de sortie (sur la gauche) sur le
dernier coupleur esclave du dernier rack d'extension pour le protéger de la
poussière.
R = 69 min.
R
Diamètre extérieur du câble :
8,6 mm
Coupleur esclave
CJ1W-II101
II101
OU T
IN
Capuchon du connecteur
de sortie
Chapitre 5-2
