R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
LETTRE DE
PROCEDURE
L
TEST DES COMMUTATEURS SENSITIF
1. EFFECTUER LES VERIFICATIONS 3D.
2. Enlever l'unité de commande du panneau de commande.
3. A l'aide d'un ohmmètre, vérifier le fonctionnement du commutateur sensitif.
4. Lorsque le commutateur sensitif n'est pas enfoncé, l'ohmmètre doit indiquer un circuit ouvert.
Lorsque le commutateur sensitif est enfoncé, l'ohmmètre doit indiquer un court circuit. Si un mauvais
fonctionnement est indiqué, le commutateur sensitif est sans doute défectueux et doit être vérifié.
5. EFFECTUER LES VERIFICATIONS 4R après le test.
M
TEST DU RELAIS
EFFECTUER LES VERIFICATIONS 3D.
Retirer le boîtier extérieur et vérifier la tension entre les broches Nº 3 et 5 du connecteur à trois broches
(A) sur l'unité de commande avec un volmètre CA.
La mesure indiquée doit être de 230-240 volts, sinon, vérifier le circuit du four.
Test du relais
Vérifier la tension à la bobine du relais à l'aide d'un voltmètre CC pendant la cuisson aux micro-ondes.
Tension CC indiquée .......... Relais défectueux.
Tension CC non indiquée .... Vérifier la diode qui est branché sur la bobine du relais. Si la diode est
EFFECTUER LES VERIFICATIONS 4R.
N

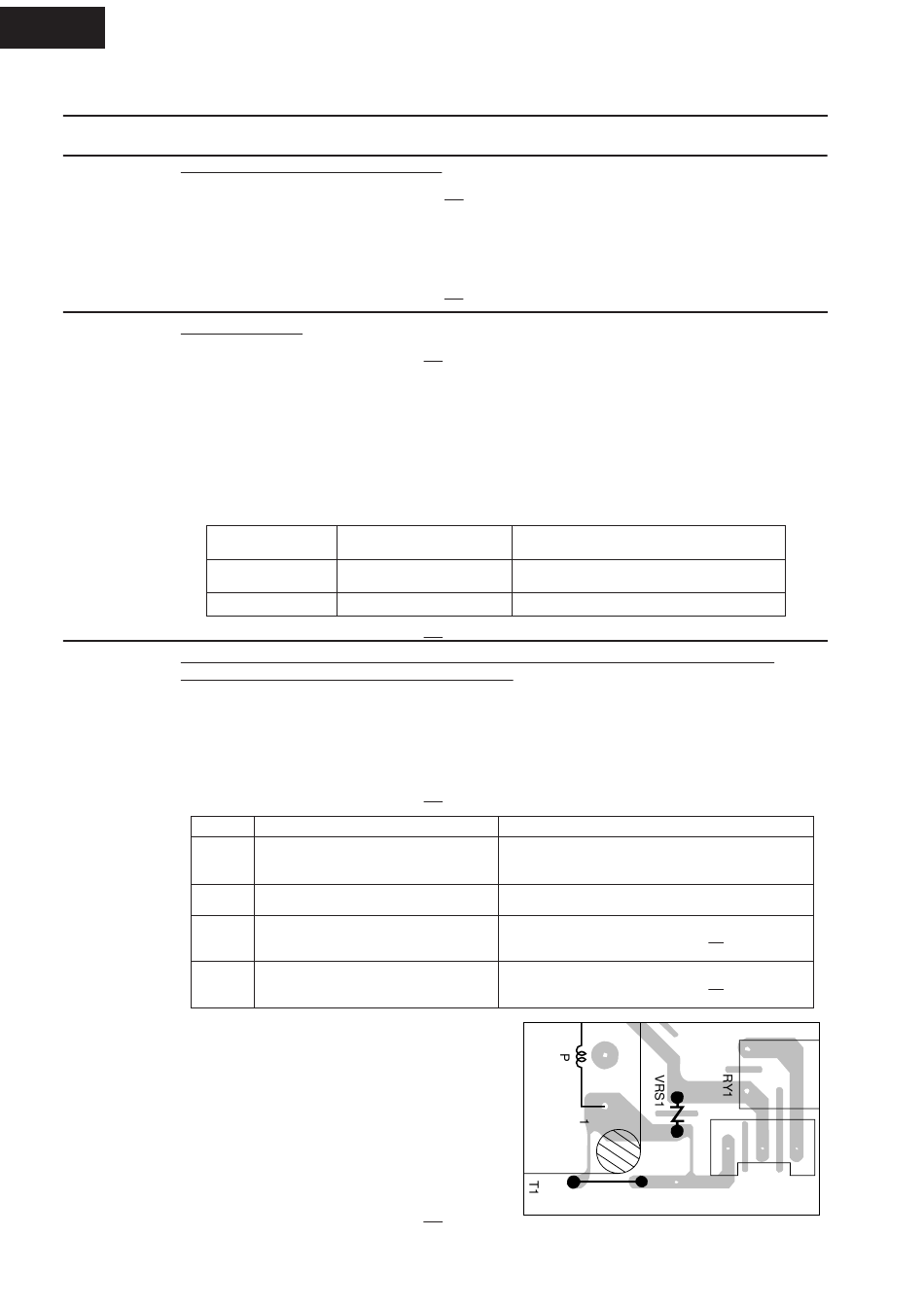

PROCEDURES A RESPECTER LORSQUE LE FILM DE PROTECTION SUR LA CARTE
DE CABLAGE IMPRIMEE (PWB) EST OUVERTE
Pour protéger les circuits électroniques, ce modèle est fourni avec une fine couverture de toile rajoutée
sur l'entrée des circuits sur la carte de câblage imprimée, ce film de protection fonctionne comme un
fusible. Si le film de protection est ouvert, suivre le guide de dépistage des pannes ci-dessous pour
effectuer la réparation.
Problème: l'indicateur de mise sous tension (POWER ON) ne s'allume pas.
EFFECTUER LES VERIFICATIONS 3D.
ACTIONS
1
2
3
4
REMARQUE : *Au moment des réparations, faire
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURE DES TESTS
correcte, l'unité de commande est défectueuse.
SYMBOLE
TENSION
DE RELAIS
DE FONCTIONNEMENT
RY1
Env. –11,4 V C.C.
RY2
Env. –11,0 V C.C.
OCCURRENCE
La tension nominale secteur n'est pas
présente à la borne d'alimentation
du connecteur du CPU (CN-A).
La tension nominale CA est présente sur le
côté primaire du transformateur basse tension.
Le film est brisé seulement au point "a".
Le film est brisé aux points "a" et "b".
une inspection visuelle des domma-
ges provoqués par grillage de la va-
ristance et examiner dans le transfor-
mateur la présence de court-circuits
entre les différentes couches à l'aide
du testeur (vérifier la résistance de
l'enroulement primaire).
S'il y a une anomalie, remplacer les
pièces défectueuses.
TEST DES COMPOSANTS
COMPOSANTS CONNECTES
Lampe du four/Moteur du plateau tournant/
Moteur du ventilateur
Transformateur haute tension
CAUSE OU REMEDE
Vérifier la tension et le cordon d'alimentation du four.
Transformateur basse tension ou circuit secondaire
défectueux. Vérifier et réparer.
* Insérer un fil cavalier J1 et le souder.
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER)
*Insérer la bobine RCILF2003YAZZ entre "c" et "d".
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER)
b
(J1)
12
d
a
5
1
c
CN - A
