5. Débrancher le conducteur de filament du transformateur
haute tension du condensateur haute tension.
6. Retirer les deux (2) vis qui fixent le transformateur à la
plaque inférieure par dessous.
7. Retirer les deux (2) vis qui fixent le transformateur à la
plaque inférieure par le dessus.
8. Retirer le transformateur.
(CONDENSATEUR HAUTE TENSION, ENSEMBLE REDRESSEUR
Pour la dépose des composants, procéder de la façon suivante.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher le fusible à haute tension du transformateur
haute tension.
3. Débrancher le fil H.T du redresseur H.T du magnétron.
4. Retirer la (1) vis fixant le support du condensateur à la
plaque arrière de la cavité du four.
5. Débrancher le conducteur de filament du transformateur
haute tension du condensateur haute tension.
6. Retirer la (1) vis fixant la borne côté masse de l'ensemble
du redresseur haute tension.
7. Débrancher tous les fils et bornes de l'ensemble de
redresseur haute tension du condensateur haute ten-
sion.
Retrait
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les connecteurs des câbles des
magnétrons.
3. Retirer soigneusement les trois (3) vis fixant le
magnétron au rebord du guide d'onde.
4. Soulever le magnétron avec précaution de telle sorte
que l'antenne du magnétron ne soient pas heurtée par
les objets métalliques situés autour de l'antenne.
5. Maintenant, le magnétron est dégagé.
RETRAIT DU CONNECTEUR POSITIVE LOCK
1. EFFECTUER LES VERIFICATIONS 3D.
2. Pousser le levier du connecteur Positive lock
3. Tirer vers le bas le connecteur Positive lock
ATTENTION : LORS DU BRANCHEMENT D'UN CONNEC-
TEUR POSITIVE LOCK
NES,INSTALLER LE POSITIVE LOCK
TELLE SORTE QUE LE LEVIER SOIT SITUE
EN FACE DE VOUS
RETRAIT DE COMPOSANTS HAUTE TENSION
HAUTE TENSION ET FUSIBLE H.T. )
REMPLACEMENT DU MAGNETRON
®
.
®
.
®
SUR LES BOR-
®
DE
Tendeur de câble
8. Débrancher le fusible à haute tension du condensateur
haute tension.
9. Le redresseur haute tension, fusible haute tension et le
condensateur haute tension doivent alors être dégagés.
ATTENTION : LORS DE LA MISE EN PLACE DE L 'EN-
SEMBLE DU REDRESSEUR HAUTE
TENSION, S 'ASSURER QUE LA CONNE-
XION DE LA CATHODE (MASSE) EST
FERMEMENT FIXEE AU SUPPORT DE
CONDENSATEUR A L 'AIDE D 'UNE VIS
DE MISE A LA MASSE.
ATTENTION : NE PAS REMPLACER SEULEMENT LE
REDRESSEUR DE HAUTE TENSION.
LORS DE SON REMPLACEMENT,
CHANGER L'ENSEMBLE REDRES-
SEUR H.T.
Réinstallation
1. Réinstaller le magnétron sur le rebord du guide d'ondes
à l'aide de trois (3) vis.
2. Reconnecter les bouts des câbles sur le magnétron.
Se référer au DIAGRAMME ILLUSTRÉ.
3. Reposer le boîtier extérieur et vérifier que le four fonctionne
normalement .
ATTENTION : LORS DU REMPLACEMENT DU MA-
GNETRON, S'ASSURER SI LA GARNI-
TURE FR EST EN PLACE ET QUE LES
VIS DU MAGNETRON SONT FERME-
MENT SERREES.
®
(SANS BOITIER)
Connecteur
positive lock
®
Levier

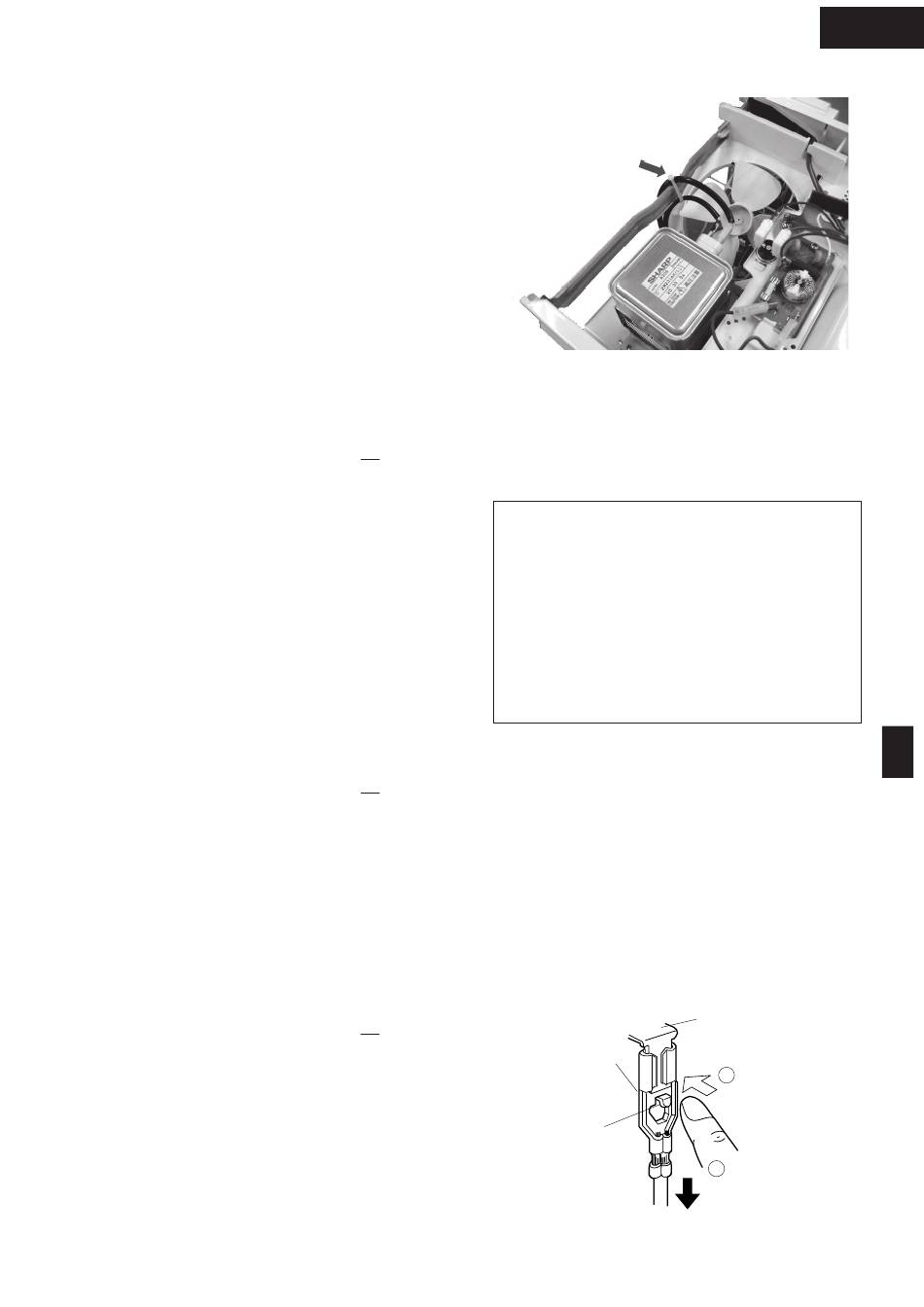

Figure C-1. Connecteur Positive lock
17
R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
Borne
1
Pousser
2
Tirer vers le bas
®
